Van cầu inox- bạn có biết?

14/08/2017


Một trong những loại van  không thể không nói đến là van cầu inox. Van cầu này hoạt động dựa trên nguyên lý nào? Phân loại chúng ra sao? Mời bạn đọc theo dõi chi tiết trong  bài viết này.







Van cầu inox





1. VAN CẦU INOX LÀ GÌ?


Van cầu inox là gì? Nó là van cầu có thân cấu tạo bằng inox, một vật liệu có nhiều ưu điểm trong các dung môi khác nhau.

Nói về ưu điểm của inox cũng là nói về ưu điểm của van cầu inox, chúng ít bị ăn mòn hơn hẳn các chất liệu khác như đồng, gang.

  Do đó nó cũng có  thể được gọi là van cầu thép không rỉ.



Van cầu inox là một trong những van thông dụng nhất.

Lợi thế phổ biến của nó bao gồm ma sát ít hơn trong quá trình đóng mở, tuổi thọ dài, chiều cao thấp, sản xuất thuận tiện và bảo trì.


2. CÁC LOẠI VAN CẦU INOX



Tùy thuộc vào cấu tạo và nguyên tắc hoạt động mà ta có thể phân chia thành các loại van cầu khác nhau.

a. Theo hướng đi qua, van cầu có thể được phân thành:

- Van cầu trực tiếp

Van cầu trực tiếp (van cầu trục Y):

Đối với van cầu trực tiếp (van cầu Y), đường đi của thân thể tạo thành một đường chéo với lối đi chính.

Đối với điều này, điều kiện dòng chảy có tính hủy diệt thấp hơn so với van cầu thông thường và áp suất thông qua van có mức giảm tương đối ít hơn.

Van cầu góc:

Đối với các van góc góc, hướng dòng chảy được thay đổi chỉ một lần để áp suất giảm qua các van cầu góc thấp hơn van cầu thông thường.

- Van bi cầu:

 Van bi cầu là một dạng khác của các van cầu thông thường.

Đĩa và đế van nói chung dựa trên nguyên tắc pit tông.

Đĩa được gắn vào pit tông và kết nối với than van.

Hai vòng đệm đàn hồi được cách nhau và ép chặt bởi tải được áp dụng trên nắp ca-pô.

Vòng đàn hồi có thể thay thế và có thể làm bằng các vật liệu khác nhau.

Van được sử dụng chủ yếu để kết nối hoặc cắt các đường ống.

Tuy nhiên, được trang bị với pit tông đặc biệt hoặc vòng, van bi cầu cũng có thể được sử dụng để điều chỉnh dòng chảy.

b. Dựa vào vị trí của trục vít, van cầu có thể được phân thành:



Phân loại van cầu inox



Van cầu trục vít bên ngoài: Các đầu ống trên thân van. Cấu trúc được sử dụng phổ biến.

Các van cầu trục vít trong bên trong:

 Các chốt  có vị trí bên trong thân.




Đối với van cầu inox thì thường dựa trên cấu tạo van cầu để phân chia thành các loại như:  Van cầu inox lắp ren và van cầu inox lắp bích.


3. TIÊU CHUẨN SẢN XUẤT VAN CẦU INOX

Tất cả các van được sản xuất theo tiêu chuẩn ngành công nghiệp mới nhất được liệt kê dưới đây khi áp dụng:

ASME B16.34 Van, mặt bích, ren

API 623 Steel Globe Valves - Kết thúc hàn có bích

ASME B16.10 Kích thước mặt đối mặt và cuối cùng của van

ASME B16.11 Bộ phận rèn, hàn lỗ và ren


ASME B16.5 Mặt bích ống và phụ kiện mặt bích


Hệ thống đánh dấu tiêu chuẩn MSS SP-25 cho van, phụ kiện, mặt bích

MSS SP-42 Cổng chống ăn mòn, quả cầu, góc và van kiểm tra

MSS SP-61 Thử nghiệm áp suất của van


4. NGUYÊN LÝ HOẠT ĐỘNG CỦA VAN CẦU INOX


 Van cầu inox có hai loai : van cầu inox lắp ren và van cầu inox lắp bích . Chúng không chỉ phù hợp với áp suất trung bình hoặc thấp mà còn thích hợp cho áp suất cao.

 Các nguyên tắc làm việc của van cầu inox phụ thuộc vào áp lực của thân để làm đế van và đĩa đóng kín và ngăn không cho  dòng chảy truyền qua.

Van  cầu được sử dụng để điều khiển lưu lượng. Đóng , mở  van được thực hiện bằng cách di chuyển đĩa chống lại luồng dòng đi qua nó.

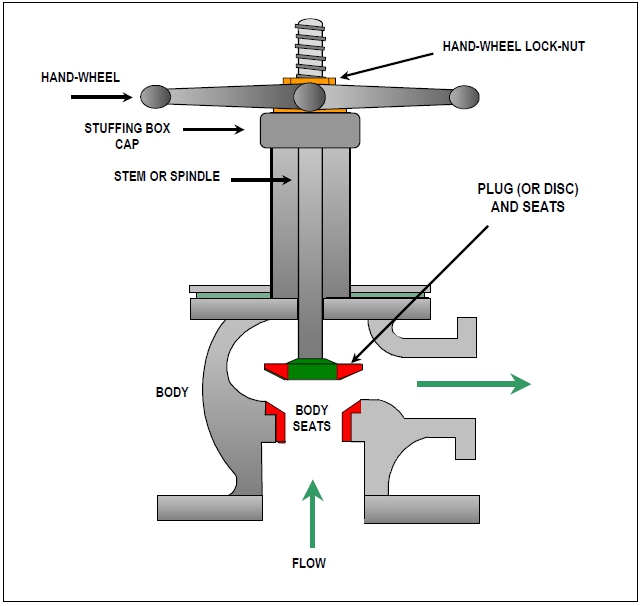

Nguyên lý hoạt  động của van cầu

Nguyên lý hoạt  động của van cầu



Các mô hình dòng chảy thông qua một van cầu liên quan đến thay đổi hướng, dẫn đến sức đẩy lớn hơn, làm giảm áp lực cao.

Van cầu inox là một van tuyệt vời để sử dụng việc điều khiển dòng lưu lượng và kiểm soát chất lỏng bất cứ nơi nào

Van phải được lắp đúng mối quan hệ với dòng truyền động theo hướng mũi tên luồng được đánh dấu trên thân van.


Một vài thông tin trên có thể mang lại cho bạn đọc những điều thực sự bổ ích và hi vọng quý vị nếu có nhu cầu tìm mua  van cầu inox thì đã có cơ sở xác định được những tiêu chuẩn như thế nào để chọn được loại van tốt nhất, phù hợp mục đích sử dụng.
