Cấu tạo chức năng của máy biến áp là gì

07/11/2014

Cấu tạo và nguyên lý hoạt động máy biến áp như thế nào, có những loại máy biến áp nào, mục đích sử dụng của máy biến áp.

1. Cấu tạo:

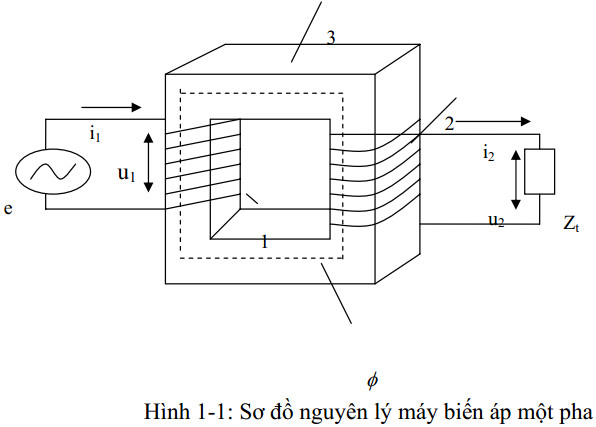

- Gồm có hai cuộn dây : cuộn sơ cấp có N1 vòng và cuộn thứ cấp có N2 vòng. Lõi biến áp gồm nhiều lá sắt mỏng ghép cách điện với nhau để tránh dòng Fu-cô và tăng cường từ thông qua mạch.

nguyen ly hoat dong may bien ap



- Số vòng dây ở hai cuộn phải khác nhau, tuỳ thuộc nhiệm vụ của máy mà có thể N1 > N2 hoặc ngược lại.

- Cuộn sơ cấp nối với mạch điện xoay chiều còn cuộn thứ cấp nối với tải tiêu thụ điện.

- Trong thực thế thì máy biến áp có dạng như hình 1, còn trong việc biểu diễn sơ đồ máy biến áp thì có dạng như hình 2

2. Nguyên tắc hoạt động:

Máy biến thế hoạt động tuân theo 2 hiện tượng vật lí:

  • Dòng điện chạy qua dây dẫn tạo ra từ trường (từ trường)
  • Sự biến thiên từ thông trong cuộn dây tạo ra 1 hiệu điện thế cảm ứng (cảm ứng điện)

Dòng điện được tạo ra trong cuộn dây sơ cấp khi nối với hiệu điện thế sơ cấp, và 1 từ trường biến thiên trong lõi sắt. Từ trường biến thiên này tạo ra trong mạch điện thứ cấp 1 hiệu điện thế thứ cấp. Như vậy hiệu điện thế sơ cấp có thể thay đổi được hiệu điện thế thứ cấp thông qua từ trường. Sự biến đổi này có thể được điều chỉnh qua số vòng quấn trên lõi sắt.

Công dụng của Máy biến áp là truyền tải và phân phối điện năng trong

hệ thống điện

 -   Muốn giả M tổn hao dP = I2.R trên đường dây truyền tải có hai phương án:

Phương án 1: Giảm điện trở R của đường dây (R = r.l/S)

-  Muốn giảM R ta tăng tiết diện dây dẫn S, tức là tăng khối lượng dây dẫn, các trụ đỡ cho đường dây, chi phí xây dựng đường dây tải điện rất lớn ( phương án này không kinh tế)

Phương án 2:GiảM dòng điện I chạy trên đường dây truyền tải.

-  Muốn giảM I ta phải tăng điện áp, ta cần dùng Máy tăng áp vì đối với Máy biến áp U1I1 = U2.I2 ( phương án này kinh tế và hiệu quả hơn)

 Máy biến áp còn được dùng rộng rãi :

Trong kỹ thuật hàn, thiết bị lò nung, trong kỹ thuật vô tuyến điện, trong lĩnh vực đo lường. trong các thiết bị tự động, làM nguồn cho thiết bị điện, điện tử , trong thiết bị sinh hoạt gia đình v.v.
