Van Bi DN50

  Van bi DN50 là dòng van bi được sản xuất để lắp đặt cho hệ thống đường ống kích thước danh nghĩa DN50 tương đương kích cỡ hệ inch là 2’’ hay đường kính ngoài là 60mm hay phi 60. Đây là dòng van điều tiết hay kiểm soát dòng chảy lưu chất bằng cách xoay mở một quả cầu được đục lỗ xuyên tâm. Van có khả năng đóng mở nhanh và hoạt động ổn định, bền bỉ, tuổi thọ cao.

Thông số kỹ thuật van bi dn50.

-Kích thước: DN50

-Chất liệu: Gang – Inox – Đồng – Thép

-Kiểu liên kết: Nối ren, nối bích

-Tiêu chuẩn mặt bích ASME 16.5/ JIS B2220/ DIN 2633

-Tiêu chuẩn ren: BSPT 1000 WOG / NPT ( tuỳ chọn)

-Áp suất hoạt động: PN16- 200PSI, PN63- 600PSI, 150 PSI- 200 PSI ( PN10- PN14)

-Nhiệt độ sử dụng: MAX 250 độ C.

Cấu tạo, nguyên lý hoạt động.

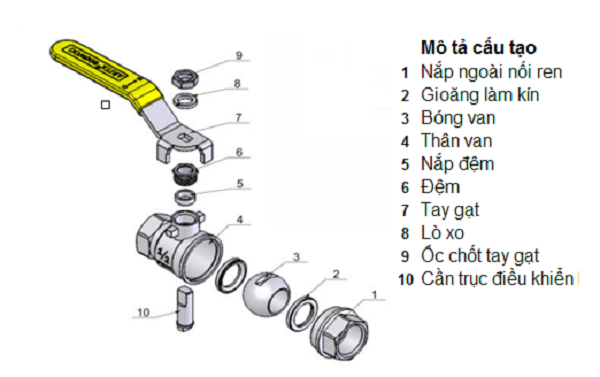

Cấu tạo.

-Thân van: Là bộ phận liên kết và bảo vệ các bộ phận khác của van bi. Thân van thường được chế tạo từ chất liệu đồng, inox, nhựa, gang. Chúng được kết nối hệ thống đường ống theo kiểu nối ren, hàn, lắp bích. Thân van bi có nhiều dạng tuỳ theo mục đích và môi trường sử dụng chúng.

-Bi van: Là bộ phận lắp đặt trong thân van bi dạng hình cầu đục lỗ xuyên tâm. Quả bị được chế tạo từ inox, nhựa, thép chúng được cố định bởi gioăng làm kín và trục. Bi van dùng để chặn hay mở để dòng lưu chất đi qua.

-Trục van: Là bộ phận kết nối và truyền lực từ bộ phận điều khiển tới bi van. Trục van được chế tạo cùng chất liệu với phần thân van. Chúng có độ dài khách nhau tuỳ theo kích cỡ cũng như kiểu van bi.

-Gioăng làm kín: Là bộ phận được chế tạo từ cao su EPDM hay PTFE. Chúng có nhiệm vụ làm kín khoảng cách giữa bi van, thân van và trục van.

-Bộ phận điều khiển: Đây là bộ phận trực tiếp thực hiện hoạt động đóng mở van. Chúng có thể điều khiển thủ công bằng tay gạt, tay quay hay điều khiển tự động bằng động cơ điện, khí nén. Tùy vào nhu cầu của hệ thống và kinh phí của đơn vị mà chúng ta có thể lựa chọn bộ phận điều khiển phù hợp.

Nguyên lý hoạt động.

   Khi xoay trục vuông góc với thân van, cầu bi xoay theo. Hoạt động của van làm cho thân van quay hoàn toàn theo tín hiệu đầu vào của bộ truyền động. Quay 1/4 vòng (90 °) theo chiều thuận, van sẽ đóng lại. Khi quay ngược 1/4 vòng (90 °), van sẽ mở. Khi mũi tên chỉ hướng của thiết bị truyền động song song với đường ống dẫn, van bi mở. Khi mũi tên chỉ hướng vuông góc với đường ống, van bi đóng. Cần đảm bảo rằng đường ống và van đã được xả sạch trước khi vận hành.

Hướng dẫn lắp đặt.

-Tiến hành lắp đặt đầu kết nối bích vào ống theo yêu cầu của hệ thống.

-Đảm bảo mặt bích và gioăng làm kín được làm sạch và khô ráo.

-Đặt van bi inox 304 DN50 lên đầu kết nối bích và sử dụng bulong, ốc vít để cố định vị trí.

-Sử dụng tua vít để siết chặt các bulong, ốc vít, đảm bảo van được gắn chắc chắn và không bị rò rỉ khi hoạt động.

-Kiểm tra lại van và đường ống, đảm bảo không có lỗ hổng hay vết rò rỉ nào.

Ưu điểm van bi dn50.

-Việc lắp đặt van được trở nên dễ dàng nhờ vào kiểu kết nối bích nhanh chóng, dễ dàng.

-Van bi mặt bích DN50 có cấu trúc hai thân có thể tháo rời trong quá trình vận hành. Phù hợp cho việc tháo rời van để sửa chữa vệ sinh là quá đơn giản.

-Thiết kế van dạng 2 mảnh rất thuận lợi cho các môi trường cần bảo trì thường xuyên.

-So với giá trị sử dụng mà van đem lại, thì giá thành van bi DN50 vẫn được xem là giá ưu ái.

-Lực ma sát của van bi thấp, khối lượng và kích thước nhỏ gọn

-Vòng đệm trong thân van có thể tháo rời dễ dàng, thuận lợi thay thế được.

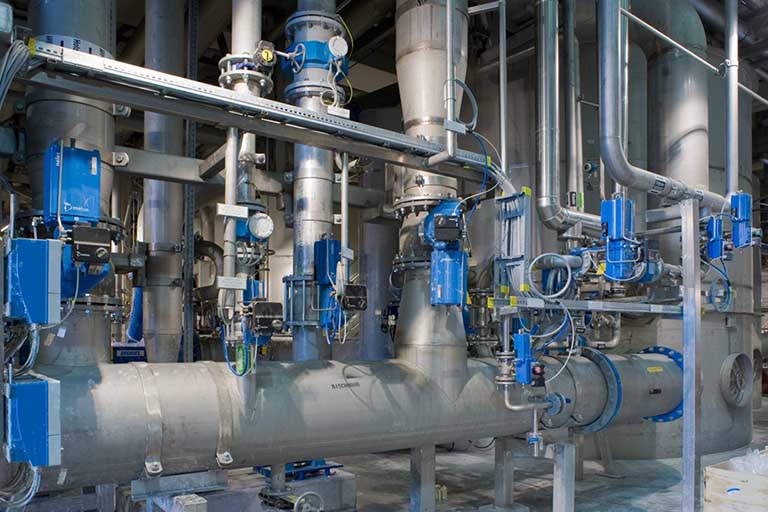

Ứng dụng van bi dn50.

-Các hệ thống bơm chất lỏng, bơm khí, bơm hơi,…

-Các hệ thống khí nén, hơi nóng,…

-Các nhà máy thủy điện, nhiệt điện, năng lượng, luyện kim,…

-Các hệ thống và dây chuyền sản xuất trong các nhà máy như lương thực, thực phẩm, dược phẩm, mỹ phẩm, ô tô, chế biến gỗ, sản xuất giấy,…

-Các nhà máy lọc hóa xăng dầu, chất đốt, khí gas, khí tự nhiên,…

-Các ngành hàng hải và đóng tàu,…

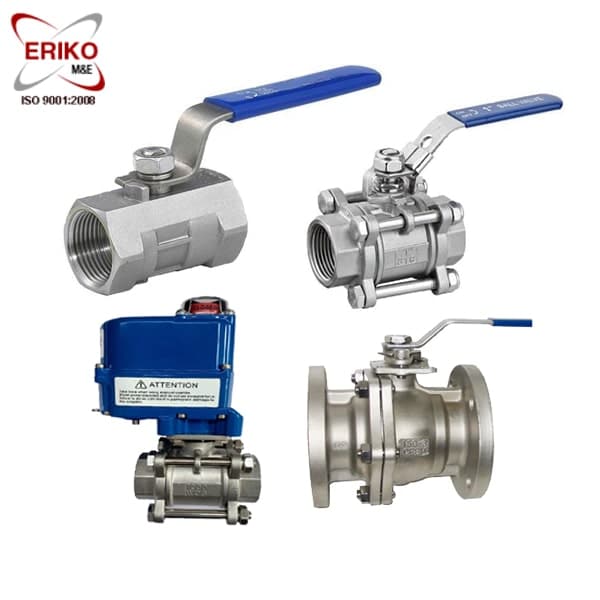

Phân loại van bi dn50.

-Van bi đồng dn50.

-Van bi đồng tay gạt dn50

-Van bi mặt bích dn50

-Van bi inox dn50

-Van bi tay gạt inox dn50

-Van bi 3 ngã dn50

-Van bi điều khiển điện dn50

-Van bi điều khiển khí nén dn50

-Van bi tay vặn dn50

-Van bi thép dn50

Báo giá van bi dn50 uy tín tại eriko.

  Cơ Điện Lạnh Eriko chúng tôi là tổng kho, đại lý nhập khẩu và phân phối các loại van công nghiệp, Van Bi uy tín giá rẻ… Khi mua van bi dn50 chúng tôi cung cấp quý khách hàng được đảm bảo.

-Hàng nhập khẩu chính hãng 100% trên dây tuyền hiện đại.

► Chế Độ Bảo Hành:

-Thời gian :12 tháng theo chính sách nhà sản xuất.

► Phương thức vận chuyển:

-Miễn phí vận chuyển trong vòng 20 km nội thành Hà Nội

► Ưu đãi:

-Công ty sẽ ưu đãi chiết khấu trên giá bán cho các cửa hàng, đại lý và đối tác lấy số lượng nhiều.

Cách Thức Đặt Hàng.

-Qúy khách Hàng chuyển khoản vào tk cty, công ty sẽ giao hàng tận nơi cho quý khách hàng.

-Qúy Khách Hàng đến tận văn phòng cty lấy hàng.

Mọi chi tiết thắc mắc về sản phẩm hoặc tư vấn báo giá các loại van bi vui lòng liên hệ tới:
