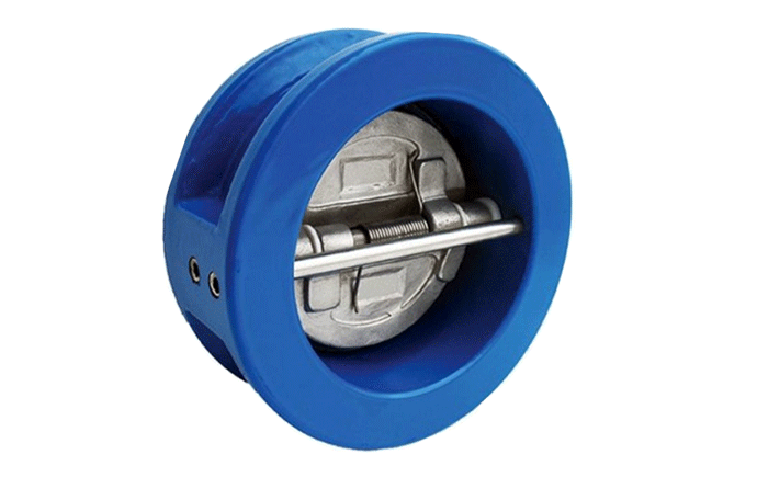

Van 1 Chiều Bướm

  Van 1 chiều bướm là một dòng van công nghiệp hoạt động nhờ vào áp lực của dòng chảy bên trong hệ thống đường ống. Với áp lực dòng chảy sẽ làm đẩy cánh van và tạo nên một khoảng trống vừa đủ để dòng chảy đó có thể lưu thông bên trong đường ống.

Thông số kỹ thuật van 1 chiều bướm.

-Kích thước van: DN50 – DN300.

-Chất liệu chế tạo van: Thép không gỉ, gang.

-Chất liệu cánh van: Thép không gỉ.

-Gioăng làm kín: EPDM.

-Kiểu lắp đặt: Kẹp.

-Nhiệt độ làm việc: Tối đa 180 độ C.

-Áp lực làm việc: 10 – 16 bar.

-Môi trường làm việc: Nước, khí nén, hơi, hóa chất, dung dịch,…

-Thương hiệu sản xuất: Samwoo, Wonil, AUT,…

-Xuất xứ: Hàn Quốc, Malaysia, Trung Quốc,…

Cấu tạo, nguyên lý hoạt động.

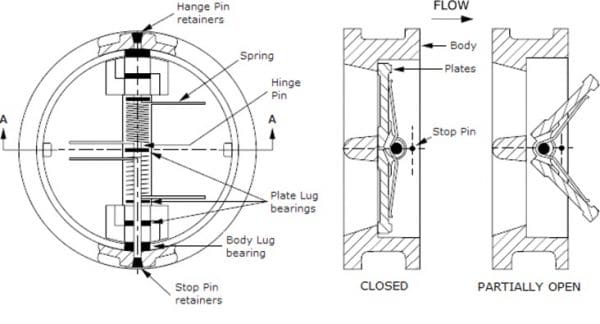

Cấu tạo.

-Lá van hình cánh bướm: được cấu thành với 2 nửa cánh bướm sử dụng công nghệ sản xuất từ Inox CF8/CF8M, ứng dụng lý tưởng cho cả môi trường nước sạch và nước thải.

-Thân van: thành phần này được đúc từ gang cầu FCD450, với đặc điểm hai mặt được phủ sơn epoxy cao cấp có độ dày thường ≥300 μm.

-Lò xo: lò xo sẽ được lồng vào trục giữ của lá van giúp tăng thêm độ bền và chống rỉ sét

Nguyên lý hoạt động.

-Khi không có dòng chất lỏng chảy qua van, lá van dưới tác dụng của lực đẩy lò xo được giữ chặt ở ví trí “Đóng”.

-Khi xuất hiện dòng chảy đến van, dưới tác động của áp lực dòng chảy, 02 cánh lá van bị đẩy khỏi vị trí đóng và cho phép dòng chảy đi qua van.

-Khi dòng chảy ngừng lại, lá van chiệu áp lực của dòng chảy ngược và lực lò xo sẽ quay về vị trí đóng, ngăn cản dòng nước chảy ngược về hướng cửa vào của van.

Hướng dẫn lắp đặt và cài đặt.

Bước 1: Đặt van cần kết nối vào giữa 2 mặt bích của đường ống. Sau đó căn chỉnh sao cho thân van đặt tại vị trí giữa trung tâm để không bị hiện tượng chảy ngược chiều.

Bước 2: Luồn các thiết bị gồm bulong, đai ốc và van lại với nhau. Điều chỉnh lắp đặt nhằm cho mặt tiếp xúc giữa van và mặt bích bằng phẳng, đều nhau và không bị vênh lệch một cách tối đa.  Tiếp đó, bạn tiến hành siết đều lực để cố định, không cần siết quá chặt.

Bước 3: Dùng phương pháp hàn điểm để cố định đường ống và mặt bích với nhau.

Bước 4: Tiến hành tháo dỡ các bu lông, đai ốc và sau đó đưa van ra ngoài. Lúc này bạn cần hàn kín mặt bích tại đường ống. Cần phải tháo dỡ van trước khi hàn để tránh gặp trường hợp biến dạng, hỏng hóc van do tác động sinh nhiệt của mối hàn.

Bước 5: Khi mối hàn nguội lại, ta đưa van vào giữa vị trí hai mặt bích và căn chỉnh sao cho đều nhau. Sau đó tiến hành xỏ các bulong đai ốc lại với nhau. Lưu ý sử dụng lực siết vừa phải, đều lực , không cần quá chặt để đai ốc đối xứng nhau.

Bước 6: Thử nghiệm hoạt động của van bướm 1 chiều để kiểm tra chất lượng, khả năng làm việc trước khi đưa vào hoạt động trực tiếp với lưu chất.

Bước 7: Tiến hành vệ sinh van và xung quanh nơi lắp đặt. Sau đó kiểm tra lại tổng thể một lần cuối trước khi kết thúc quy trình lắp đặt van bướm 1 chiều bằng mắt thường.

Ưu điểm van 1 chiều bướm.

-Van được chế tạo bằng vật liệu gang cầu FCD450 và Inox SS304, 316, mang đến khả năng chống rỉ sét tốt, đảm bảo an toàn và vệ sinh cho nguồn nước sạch.

-Hoạt động đơn giản và tự động dựa trên áp lực chênh lệch của dòng chảy chất lỏng.

-Thiết kế gọn nhẹ của van cho phép lắp đặt dễ dàng, phù hợp với những hệ thống có không gian hạn chế.

-Sản phẩm có giá thành tương đối rẻ.

-Ứng dụng rộng rãi trong các hệ thống lỏng và hơi, bao gồm hệ thống cấp thoát nước, HVAC, phòng cháy chữa cháy, kỹ thuật nhiệt, hệ thống hơi và thông gió, đặc biệt phù hợp cho diện tích lắp đặt nhỏ và không gian hạn chế.

Ứng dụng.

-Sử dụng cho các hệ thống bơm từ dưới lên trên cao.

-Hỗ trợ tốt trong hệ thống trộn phân loại các dòng lưu chất.

-Ứng dụng tốt trong các đường ống để bảo vệ cho khoang chứa, máy bơm

-Hệ thống thông gió, điều hòa không khí

Báo giá van 1 chiều bướm rẻ uy tín.

 Van 1 chiều bướm do Cơ Điện Lạnh Eriko chúng tôi cung cấp với nhiều ưu đãi hấp dẫn trên toàn quốc. Khi mua hàng tại chúng tôi quý khách hàng luôn được đảm bảo.

-Hàng nhập khẩu chính hãng trên dây truyền công nghệ hiện đại từ châu âu, châu á đạt chuẩn ISO 9001:2000.

-Đầy đủ chứng từ nhập khẩu C0-CQ, Bill….

-Được đổi mới sản phẩm 1 tuần khi phát hiện lỗi nhà sản xuất.

-Chế độ bảo hành 12 tháng uy tín, tin cậy tại Hà nội và Hồ Chí Minh.

-Chiết khấu cao cho các đại lý và nhà thầu khi mua số lượng lớn.

-Được tư vấn lắp đặt, chọn mua dòng van phù hợp do đội ngũ kỹ thuật viên kinh nghiệm tư vấn 24/24h.

-Giao hàng miễn phí khu vực Hà Nội, Hồ Chí Minh và hỗ trợ vận chuyển giao hàng TQ.
