Van 3 Ngã Khí Nén

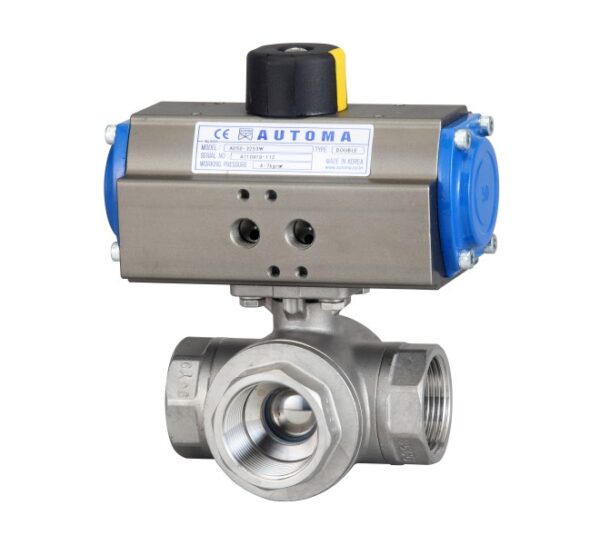

  Van 3 ngã khí nén là loại van bi 3 ngã điều khiển bằng khí nén được sử dụng để kiểm soát, điều tiết hoặc đóng mở dòng chảy của chất lỏng từ trong hệ thống đi qua van. Được chế tạo thân van có hai kiểu là chữ L (cho phép lưu chất đi qua 2 ngã)  và kiểu chữ T (cho lưu chất đi qua cả 3 ngã), với cơ chế vận hành một cách tự động thông qua bộ điều khiển khí nén lắp trên thân van bi 3 ngã qua đó chúng ta có thể điều khiển van hoạt động chính xác và dễ dàng.

Thông số kỹ thuật van 3 ngã khí nén.

-Vật liệu sản xuất: Inox, thép, nhựa

-Gioăng kín: EPDM, PTFE

-Kết nối: Ren, mặt bích, rắc co

-Kích thước: DN15 – DN250

-Bộ điều khiển: Khí nén

-Vật liệu: hợp kim nhôm

-Thương hiệu: Geko, KBvalve

-Xuất xứ: Đài Loan, Hàn Quốc

-Tiêu chuẩn: IP67

-Khí nén cấp: 3-8bar

-Áp lực làm việc: PN10, PN16…

-Nhiệt độ max: -20°C – 220°C

Cấu tạo, nguyên lý hạt động.

Cấu tạo.

Thân van 3 ngã:

-Thân van: Được chế tạo thân van dạng 3 ngã (3 cửa) có 2 dạng: Thân van chữ L có 2 cửa lưu thông và thân van chữ T có 3 cửa lưu thông. Ở phần thân van 3 ngã được thiết kế nhiều kiểu lắp như lắp bích, nối ren, hàn, clamp...Nên phù hợp được với nhiều kiểu hệ thống khác nhau.

-Bi van: Được làm bằng thép không gỉ có dạng hình cầu tròn bên trong khoét lỗ rỗng xuyên tâm giúp cho lưu chất có thể đi qua khi ta giữ ở chế độ mở.

-Trục van bi: Làm bằng thép không gỉ dạng ty tròn dài giúp kết nối bộ truyền động với quả bi để đóng mở van.

-Gioăng làm kín: Được làm bằng cao su cao cấp có độ bền cực tốt giúp làm kín ngăn chặn lưu chất rò rỉ ra khỏi van.

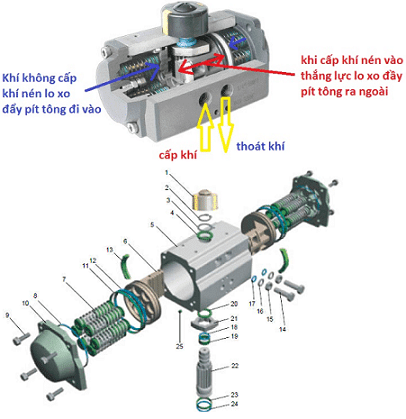

Bộ điều khiển khí nén.

  Bộ điều khiển khí nén của van 3 ngã khí nén có 2 loại chính đó là: Bộ điều khiển khí nén tác động đơn và bộ điều khiển khí nén tác động kép. Ngoài ra để điều tiết lưu lượng thì người ta lắp đặt thêm bộ tuyến tính vào 1 trong 2 bộ khí trên để điều khiển. Thông qua bộ khí nén này kết hộp với thân van 3 ngã giúp chuyển đổi năng lượng khí nén thành cơ năng giúp điều khiển van đóng/mở.

Nguyên lý hoạt động.

  Van 3 ngã điều khiển khí nén hoạt động với nguyên lý khá đơn giản như sau: Khi cấp khí nén vào lỗ khí trên bộ điều khiển, lúc này dưới áp lực khí nén sẽ làm cho piston trượt qua lại tạo nên lực xoắn momen từ đón chuyền chuyển động qua trục van xuống quả bi để giúp đóng mở van.

Hướng dẫn lắp đặt.

-Lựa chọn van sao cho chất liệu phù hợp với môi trường làm việc: ngoài trời, hóa chất, nước, dầu…

-Van phải có kích cỡ tương ứng với đường ống, có áp suất phù hợp. Chỉ những van đáp ứng yêu cầu về size, kiểu lắp đặt thì mới mang lại hiệu quả khi sử dụng.

-Những loại van bi ba cổng kiểu nối ren thì kết nối với thiết bị, hệ thống thông qua ren. Đường ren phải gia công tỉ mỉ, chuẩn xác. Những loại van kết nối bằng mặt bích thì cần có bu lông để vặn và xiết chặt.

-Các van điều khiển khí nén cần được kết nối với ống dẫn khí nén từ nguồn cấp hoặc bình tích áp.

-Khi tiến hành cho chạy van bi ba cổng, van ổn định sẽ đưa vào hoạt động. Nếu van hư hỏng sẽ phải kiểm tra, sửa chữa hoặc thay thế.

Ưu điểm van 3 ngã khí nén.

-Van 3 ngã khí nén được sử dụng để thay đổi dòng chảy hiệu quả

-Thời gian đóng mở nhanh van 3 ngã khí nén chỉ mất 1-3 giây để hoàn thành 1 chu trình đóng hoặc mở.

-Sử dụng khí nén để hoạt động nên van 3 ngã khí nén an toàn hơn các dòng van điều khiển điện.

-Được làm từ các vật liệu inox, gang, đồng, nhựa. nên van có thể hoạt động ở nhiều môi trường khắc nghiệt khác nhau.

-Van 3 ngã khí nén có thiết kế thân đa dạng từ chứ L, chữ T đến các kiểu kết nối khác nhau như ren, mặt bích.

Ứng dụng.

-Sử dụng van trong các hệ thống cấp nước, xử lý nước, nhà máy xử lý nước sạch

-Ứng dụng trong các khu công nghiệp, nhà máy chế biến thực phẩm, thức ăn,..

-Sử dụng van trong các nhà máy sản xuất nước uống đóng chai, rượu bia, nước ngọt,..

-Sử dụng van trong các nhà máy dệt vải, nhuộm vải để điều tiết dòng chảy và cung cấp nước.

Báo giá van 3 ngã khí nén.

 Công Ty TNHH Cơ Điện Lạnh Eriko là Tổng Kho, đơn vị  phân phối chính hãng van 3 ngã, van công nghiệp nói chung và Van 3 Ngã Khí Nén nói riêng giá rẻ uy tín trên thị trường với nhiều ưu đãi chính sách hấp dẫn..

-Hàng Nhập khẩu chính hãng 100% trên dây tuyền hiện đại,sẵn kho, số lượng lớn.

-Đầy đủ kiểm định CO-CQ với các loại đồng hồ nhập khẩu, tem chống kiểm định viện đo lường quốc gia đối với các sản phẩm nội địa tại Việt Nam.

-Đổi trả sản phẩm trong vòng 1 tuần khi phát hiện lỗi nhà sản suất.

-Chiết khấu cao cho các dự án, công trình, đại lý khi mua số lượng sản phẩm lớn.

-Tư vấn 24/24h , hỗ trợ lắp đặt tại chân công trình.

-Giao hàng miễn phí khu vực Hà nội, hỗ trợ  vận chuyển giao hàng toàn quốc.
