CÔNG TẮC DÒNG CHẢY hay còn gọi là Flow switch là thiết bị cảm biến chuyên dùng trong công nghiệp ở các hệ thống đường ống dẫn chất lỏng. Chức năng chính của nó là phát hiện dòng chảy từ đó để biết được chất lỏng trong đường ống còn hay không. Sở dĩ gọi thiết bị này là công tắc vì ngõ ra của của thiết bị chỉ có 2 trạng thái ON hoặc OFF tương ứng với chất lỏng còn hoặc hết ở trong đường ống. Đây là loại công tắc báo dòng chảy cho bất kỳ loại chất lỏng nào, báo dòng chảy trong môi trường áp suất, môi trường nước muối, dầu…Là dòng sản phẩm ứng dụng rộng rãi trong các hệ thống trong  nghành công nghiệp mũi nhọn của đất nước như: dầu khí, hóa chất, hóa dầu, thực phẩm (bia, rượu, nước giải khát…) xứ lý nước và nước thải, PCCC .



Cấu Tạo.



- Hiện Nay trên thị trường có rất nhiều loại công tắc dòng chảy khác nhau nhưng nhìn chung cấu tạo của nó gồm có 2 phần giống nhau.

  • Phần housing: là phần phía bên ngoài của đường ống và là phần xử lý chính của thiết bị. Phần này sẽ bao gồm chân ren, switch on/off, dây dẫn,…Khi có tác động cơ học từ phần cảm biến thì công tắc dòng chảy sẽ trả về một trong 2 trạng thái là ON hoặc OFF.
  • Phần cảm biến: là phần tiếp xúc trực tiếp với chất lỏng nằm bên trong đường ống. Nó có thể là dạng que, dạng mỏng,… được làm bằng inox, đồng, thép,…Chức năng chính của nó là phát hiện dòng chảy và đưa tín hiệu về phần housing xử lý.

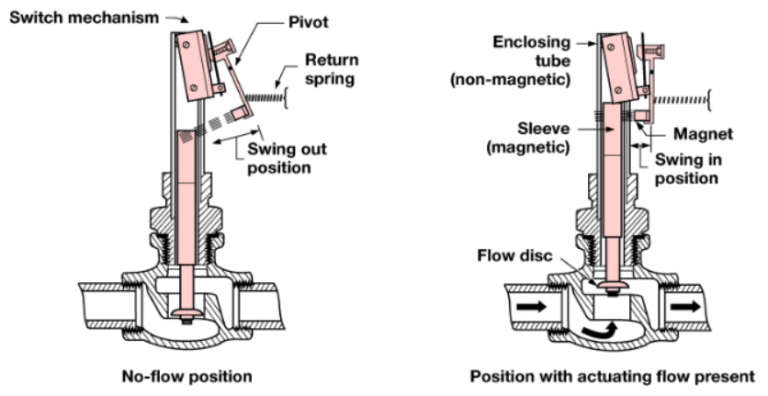

Cơ chế hoạt động công tắc dòng chảy.



- Đường nước vào trên ống

- Đường nước ra khỏi ống.

- Tấm cảm biến áp lực nước thông qua lưu lượng nước.

- Ty gắn chặt vào tấm cảm biến.

- Màng cao su đàn hồi chịu áp lực nước và ngăn không cho nước qua lại giữa khoang (a) và (b).

- Vít điều chỉnh hay cài đặt áp lực nước.

- Lò xo gắn giữa vít 6 và ty 4.

- Gối đỡ cố định giữ ty luôn theo phương thẳng đứng.

- Thành ống của công tắc dòng chảy nước nối với ống dẫn nước.

- Thang cài đặt áp lực nước trước khi làm việc.

- Vỏ bảo vệ công tắc dòng chạy làm bằng sứ.

- Nút phục hồi lại trạng thái ban đầu của công tắc dòng chảy (reset).

- Lò xo phục hồi.

- Tiếp điểm thường đóng.

- Tiếp điểm thường mở.



CÔNG TẮC DÒNG CHẢY do Eriko luôn bảo đảm nguồn gốc-xuất xứ rõ ràng, đạt chuẩn kiểm định của Viện đo lường quốc gia. Đặc biệt sản phẩm rất bền tốt chất lượng cao, mức báo giá tốt nhất thị trường, đầy đủ chứng từ CO-CQ.











- Hãy liên hệ hotline  (+84) 988628586  để nhận được những tư vấn tận tình, chu đáo nhất từ Eriko.

Bảng giá công tắc dòng chảy các loại:
