Van Xả Tràn

 Trong các hệ thống chứa chất lỏng hoặc khí nén, việc kiểm soát và duy trì áp suất ở mức an toàn là vô cùng quan trọng. Vượt quá giới hạn áp suất cho phép có thể dẫn đến những hậu quả nghiêm trọng như hư hỏng thiết bị, rò rỉ, thậm chí là cháy nổ. Đó là lý do tại sao van xả tràn (hay còn gọi là van an toàn, safety valve, relief valve) trở thành một thiết bị không thể thiếu. Bài viết này sẽ cung cấp cho bạn cái nhìn toàn diện về sản phẩm này, từ định nghĩa, nguyên lý hoạt động, cấu tạo, phân loại, ưu điểm, ứng dụng cho đến cách lựa chọn và bảo trì.

Van xả tràn là gì?

 Van xả tràn là một thiết bị cơ khí tự động được thiết kế để giải phóng áp suất dư thừa ra khỏi hệ thống khi áp suất vượt quá một ngưỡng cài đặt trước. Mục đích chính của van xả tràn là bảo vệ hệ thống và các thiết bị liên quan khỏi bị hư hỏng do áp suất quá cao, đồng thời đảm bảo an toàn cho người vận hành và môi trường.

Tại sao lại chọn mua xả tràn tại eriko chúng tôi.

• Nhập khẩu chính hãng Malaysia, Thổ Nhĩ Kỳ, Hàn Quốc, Tring quốc...
•
• Hàng luôn sãn kho, số lượng lớn.
•
• Sản phẩm đầy đủ các chứng từ CO-CQ.
•
• Được bảo hành chính hãng tất cả các sản phẩm 1 năm.
•
• Đổi mới sản phẩm lỗi 1 đổi 1(7 ngày) khi phát hiện lỗi nhà sản xuất.
•
• Chiết khấu cao cho các đại lý, công trình, dự án mua số lượng lớn.
•
• Cam kết thời gian giao hàng đùng quy định hợp đồng.

Ưu điểm của van xả tràn.

• Hiệu quả cao trong việc chữa cháy tự động: Van xả tràn giúp giảm thiểu thời gian phản ứng khi phát hiện cháy, cho phép nước tiếp cận ngọn lửa nhanh chóng.
•
• Khả năng vận hành ổn định: Van xả tràn hoạt động ổn định trong nhiều điều kiện khác nhau, giúp hệ thống PCCC luôn sẵn sàng khi cần thiết.
•
• Tiết kiệm chi phí bảo trì: Van xả tràn có cấu tạo đơn giản, ít hỏng hóc và không đòi hỏi bảo trì thường xuyên, giúp giảm thiểu chi phí và thời gian bảo dưỡng.
•
• An toàn cho người sử dụng: Với hệ thống kích hoạt tự động, van xả tràn không cần người vận hành trực tiếp, giúp giảm thiểu rủi ro khi xảy ra cháy.
•
• Độ bền cao và khả năng chịu nhiệt tốt: Van được làm từ các vật liệu chịu nhiệt cao, đảm bảo hoạt động bền bỉ ngay cả trong môi trường khắc nghiệt.

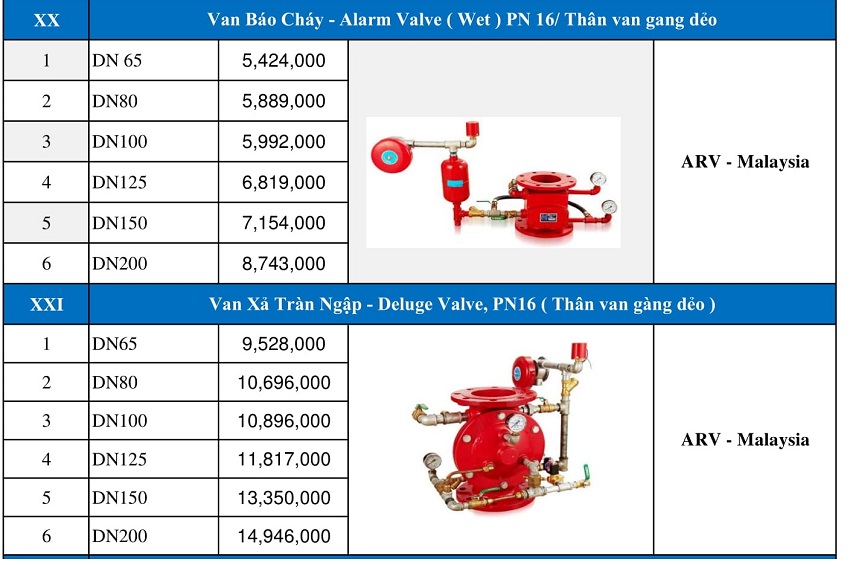

Thông số kỹ thuât van xả tràn arv.

• Hãng sãn xuất: Malaysia
•
• Nhãn hiệu: ARV
•
• Kích thước: DN65, DN80, DN100, DN125, DN150, DN200
•
• Nhiệt độ làm việc: -10 đến 80 độ C
•
• Áp suất làm việc: PN16
•
• Nguồn điện sử dụng: DC 24V
•
• Áp suất đường ống: 3-5 bar
•
• Kiểu kết nối: Bắt bích
•
• Vật liệu: Gang cầu
•
• Vỏ ngoài: được phủ lớn sơn Epoxy

Van xả tràn ngập Thổ Nhĩ Kỳ.

• Hãng sản xuất: Teksan
•
• Mã sản phẩm: DVK
•
• Xuất sứ: Thỗ Nhĩ Kỳ
•
• Kích thước: DN65-DN300
•
• Áp suất làm việc: PN10/PN16
•
• Kiểu kết nối: Bắt bích
•
• Vật liệu: Gang cầu, vỏ được phủ lớn sơn Epoxy
•
• Nhiệt độ làm việc: 0-80 độ C
•
• Ngoài ra, chúng tôi còn cung cấp các dòng van xả tràn khác như van xả tràn SJV Hàn quốc, van xả tràn Trung quốc.

Nguyên lý hoạt động của van xả tràn.

• Trạng thái bình thường: Khi áp suất hệ thống nằm trong giới hạn cho phép, lực lò xo (hoặc lực giữ khác) lớn hơn lực tác động của áp suất, giữ cho đĩa van đóng kín, ngăn không cho chất lỏng hoặc khí thoát ra ngoài.
•
• Khi áp suất vượt ngưỡng: Khi áp suất trong hệ thống tăng lên và vượt quá lực cài đặt của lò xo (hoặc lực giữ), lực tác động của áp suất sẽ thắng thế, đẩy đĩa van mở ra.
•
• Xả áp: Khi đĩa van mở, chất lỏng hoặc khí dư thừa sẽ được xả ra ngoài thông qua cổng xả, làm giảm áp suất trong hệ thống.
•
• Đóng lại: Khi áp suất trong hệ thống giảm xuống dưới ngưỡng cài đặt, lực lò xo (hoặc lực giữ) sẽ thắng thế trở lại, đóng đĩa van lại, ngăn không cho chất lỏng hoặc khí tiếp tục thoát ra ngoài.

>>>>>>  Tham khảo thêm sản phẩm van an toàn chất lượng cao.

Cấu tạo.

• Thân van (Body): Là bộ phận chịu áp lực chính, thường được làm từ kim loại như thép carbon, thép không gỉ, đồng, hoặc các vật liệu hợp kim khác tùy thuộc vào ứng dụng và môi chất.
•
• Đĩa van (Disc): Là bộ phận trực tiếp đóng mở dòng chảy, tiếp xúc với môi chất và chịu tác động của áp suất.
•
• Lò xo (Spring): Tạo ra lực đàn hồi để giữ đĩa van đóng ở trạng thái bình thường. Lực nén của lò xo có thể được điều chỉnh để cài đặt áp suất xả mong muốn.
•
• Nắp van (Bonnet): Bao bọc lò xo và các bộ phận bên trong, bảo vệ chúng khỏi môi trường bên ngoài.
•
• Cổng vào (Inlet): Nơi van được kết nối với hệ thống cần bảo vệ.
•
• Cổng xả (Outlet): Nơi chất lỏng hoặc khí dư thừa được xả ra ngoài.
•
• Cần giật tay (Lifting Lever - tùy chọn): Cho phép kiểm tra hoạt động của van bằng cách mở van thủ công.
•
• Vít điều chỉnh áp suất (Adjusting Screw - tùy chọn): Dùng để điều chỉnh lực nén của lò xo và thay đổi áp suất xả.

Phân loại van xả tràn phổ biến.

Theo nguyên lý hoạt động.

• Van xả tràn trực tiếp (Direct-operated): Lực tác động của áp suất trực tiếp lên đĩa van để vượt qua lực lò xo.
•
• Van xả tràn gián tiếp (Pilot-operated): Sử dụng một van phụ (van pilot) để điều khiển việc mở van chính. Loại này thường được sử dụng cho các hệ thống có áp suất và lưu lượng lớn.
•

Theo kiểu tác động.

•
• Van xả tràn kiểu lò xo (Spring-loaded): Sử dụng lò xo để tạo lực đóng. Đây là loại phổ biến nhất.
•
• Van xả tràn kiểu đối trọng (Weight-loaded): Sử dụng trọng lượng để tạo lực đóng. Thường được dùng cho các hệ thống áp suất thấp.
•
• Van xả tràn kiểu từ trường (Magnetically-operated): Sử dụng lực từ trường để điều khiển.
•

Theo chức năng.

•
• Van an toàn (Safety Valve): Thường được sử dụng cho các môi chất có thể nén (khí, hơi). Thường có đặc điểm mở nhanh và hoàn toàn khi đạt áp suất cài đặt.
•
• Van giảm áp (Relief Valve): Thường được sử dụng cho các môi chất không nén (chất lỏng). Thường mở tỷ lệ với mức độ vượt quá áp suất cài đặt.
•
• Van xả áp suất chân không (Vacuum Relief Valve): Bảo vệ hệ thống khỏi tình trạng chân không quá mức.
•

Theo tiêu chuẩn.

•
• Van xả tràn theo tiêu chuẩn ANSI
•
• Van xả tràn theo tiêu chuẩn DIN
•
• Van xả tràn theo các tiêu chuẩn khác

Tác dụng van xả tràn.

• Giúp bảo vệ an toàn cho hệ thống, hạn chế cháy nổ trong các hệ thống thiết bị.
•
• Giúp dập tắt đám cháy khi có hỏa hoạn làm giảm thiểu thiệt hại về tài sản phẩm và con người.
•
• Hoạt động đóng mở nhanh với 2 chế độ đóng mở tự động và điểu khiển bằng tay gạt.
•
• Sử dụng phù hợp cho nhiều hệ thống chữa cháy trong nhiều nghành nghề lĩnh vực khác nhau.
•
• Có thiết kế hiện đại, cấu trúc bền bỉ có chất lượng rất tốt.
•
• Có nhiều loại với nhiều kích cỡ khác nhau lắp đặt phù hợp cho nhiều hệ thống.
•
• Dễ dàng sử dụng, điều khiển hoạt động trong hệ thống.

Lưu ý cách lắp đặt van an toàn.

• Trước khi lắp đặt ta cần kiểm tra làm sạch đường ống, lắp thiết bị thẳng đứng ở nơi có nhiệt độ không thấp quá. Khoảng cách lắp đặt cách mặt đất 1m và cách tường 1,2m dưới mặt đất phải thiết kế hệ thống thoát nước.
•
• Nguồn nước đi vào khoang màng nên kết nối với đường ống chính. Chuông báo phải được đặt nơi thoáng đãng.
•
• Kết nối nguồn nước khi lắp đặt van
•
• Đầu tiên chúng ta đóng van điều khiển trên đường ống và van tổng điều khiển trong hệ thống. Sau đó mới từ từ mở van tổng điều khiển hệ thống cấp nước. Khi công tắc áp lực ổn định thì mở van cung cấp nước.
•
• Khi nguồn nước ổn định không bị rò rỉ và chuông không kêu thì gioăng của thiết bị không vấn đề gì như vậy sản phẩm hoạt động bình thường.

Lưu ý khi lựa chọn van xả tràn.

Việc lựa chọn van xả tràn phù hợp là rất quan trọng để đảm bảo hiệu quả bảo vệ và an toàn cho hệ thống. Các yếu tố cần xem xét bao gồm:

• Áp suất làm việc tối đa của hệ thống (Maximum Operating Pressure - MAWP).
•
• Áp suất cài đặt (Set Pressure): Áp suất mà tại đó van bắt đầu mở. Thường được cài đặt thấp hơn MAWP.
•
• Lưu lượng xả cần thiết (Required Relief Capacity): Lượng chất lỏng hoặc khí cần được xả để giảm áp suất về mức an toàn.
•
• Môi chất (Fluid): Tính chất hóa học và vật lý của môi chất (ăn mòn, độ nhớt, nhiệt độ).
•
• Nhiệt độ làm việc (Operating Temperature).
•
• Kích thước và kiểu kết nối (Size and Connection Type).
•
• Tiêu chuẩn áp dụng (Standards).
•
• Vật liệu chế tạo (Body and Trim Material).
•
• Loại van (Direct-operated, Pilot-operated, Safety Valve, Relief Valve).

Nhà cung cấp các loại van xả tràn uy tín, chất lượng.

 Van xả tràn đóng vai trò then chốt trong việc bảo vệ các hệ thống áp lực khỏi nguy cơ quá áp, đảm bảo an toàn cho con người và tài sản. Việc hiểu rõ về nguyên lý hoạt động, cấu tạo, các loại van xả tràn và quy trình lựa chọn, bảo trì đúng cách là vô cùng quan trọng đối với các kỹ sư và người vận hành hệ thống. Cơ Điện Lạnh Eriko là nhà nhập khẩu, nhà cung cấp van xả tràn chính hãng, các sản phẩm van của chúng tôi luôn đảm bảo về chất lượng cũng như giá thành cạnh tranh nhất.

Mọi thắc mắc về sản phẩm cần được tư vấn, báo giá chính xác các loại van công nghiệp, van xả tràn pccc hãy liên hệ ngay tới:
