Cách lắp đặt công tắc dòng chảy

25/07/2017

Cách lắp đặt công tắc dòng chảy hẳn là điều mà quý vị đang quan tâm khi mà sự cần thiết của công tắc dòng chảy là hoàn toàn rõ ràng. Trong nội dung bài này, Eriko sẽ trình bày về việc chúng ta sẽ cần có những thao tác hay chú ý gì để có thể lắp đặt công tắc dòng chảy đúng quy trình.

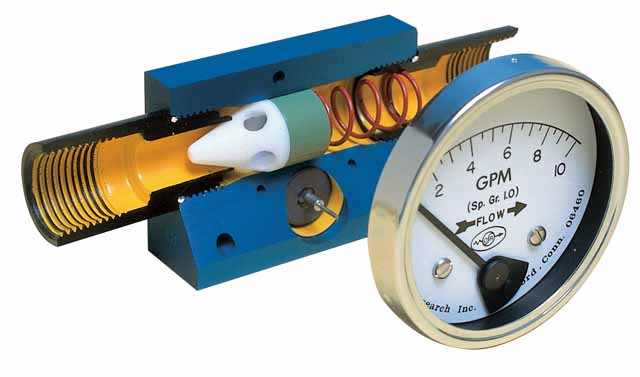

Công tắc dòng chảy



Công tắc dòng chảy



A. TẦM QUAN TRỌNG CỦA CÔNG TẮC DÒNG CHẢY



Tại sao cần phải hiểu cách lắp đặt công tắc dòng chảy. Bởi lẽ công tắc dòng chảy đóng vai trò quan trọng trong hệ thống thủy lực

Hầu như bất kỳ vấn đề lớn nào trong hệ thống tưới tiêu sẽ gây ra áp suất bất thường hoặc mực nước bất thường trong hệ thống tưới tiêu của bạn.

Do đó giám sát áp lực và / hoặc lưu lượng là một cách tốt để phát hiện các vấn đề.

Hầu hết thời gian để đáp ứng với áp suất bất thường hoặc mức dòng chảy sẽ là để tắt hệ thống, hoặc có thể để đóng cửa khu vực van hiện tại và thử một cái khác.

Vậy áp lực hoặc dòng chảy bất thường có thể gây ra vấn đề gì? Áp suất rất thấp có thể chỉ ra rằng có lẽ máy bơm bị hỏng (nếu bạn có một máy bơm), một màn hình hút khí bị tắc, bộ lọc bẩn, van không mở được, hoặc đường ống bị hỏng.

Áp suất bất thường cao có thể là kết quả của một van không mở khi cần, một bộ lọc bẩn  hoặc một số trở ngại trong các đường ống.

Dòng nước thấp có thể cho biết van không mở được, bộ lọc bẩn, hoặc bơm không hoạt động như bình thường. Dòng chảy cao có thể chỉ ra một đường ống bị hỏng, một vòi phun nước bị hỏng, hoặc một van bị mắc kẹt.

Trong hầu hết các trường hợp, theo dõi dòng chảy hoặc áp suất là đủ để kiểm soát hệ thống. Khi đó bộ  phận cần thiết là công tắc dòng chảy.

Các công tắc dòng chảy là các điều khiển gắn kết trong đường ống cấp nước cảm nhận lưu lượng nước hoặc chuyển động trong ống.

Được sử dụng thường xuyên trên hệ thống thủy lợi, các thiết bị cảm biến tốc độ dòng chảy này có thể được sử dụng để đo tốc độ dòng chảy thực tế, so sánh với tiêu chuẩn quy định và tắt máy bơm nếu tốc độ dòng chảy quá thấp (hết nước) hoặc quá cao (Một ống vỡ).



B. CÁCH LẮP ĐẶT CÔNG TẮC DÒNG CHẢY



Bộ CÔNG  TẮC DÒNG CHẢY mà chúng ta đang nói lắp đặt trong trường hợp này  được sử dụng để phát hiện áp lực bất thường, chỉ ra vấn đề và tắt máy bơm.

Vì vậy, nếu tất cả được cài đặt đúng, trong trường hợp tắc nghẽn hoặc không có nước đi vào hệ thống tưới thì áp suất sẽ giảm và công tắc áp suất mới sẽ tắt máy bơm.



Cách cài đặt công tắc dòng chảy như sau:



Cách cài đặt công tắc dòng chảy



Cách cài đặt công tắc dòng chảy





Cách lắp đặt công tắc dòng chảy chính xác theo các hướng dẫn sau:


-Đặt bộ công tắc dòng chảy vào ống, cẩn thận quan sát hướng của dòng chảy được chỉ định bởi các mũi tên đóng dấu trên bìa và trên công tắc

- Tấm gắn. Khi lắp, khoảng cách giữa mặt trên của đường ống và bề mặt phía trên của tấm công tắc  dòng chảy nên
là 3 1/8 "(80 mm);

- Các kết nối  trong ống có thể được hình thành bằng cách hàn trực tiếp

- Tuy nhiên, bạn nên kiểm tra xem mối hàn này có được không

-Điều này cũng áp dụng cho đường ống 1 "(DN 25), vì các cánh quạt được thiết kế để chứa trong các kích thước nhỏ hơn này.





Cách cài đặt công tắc áp suất



Cách cài đặt công tắc áp suất





- Luôn luôn lắp đặt một công tắc áp suất trong một đoạn thẳng của đường ống

- Ống uốn cong, các phụ kiện khác, van, ống phóng to hoặc giảm hoặc bất cứ thứ gì gây ra sự xáo trộn dòng chảy không nên có trong chiều dài ống.

- Trong các thiết bị ngầm, các bộ cảm biến thường được lắp đặt với bộ đệm nằm ở vị trí 12:00 hoặc thẳng lên để làm dễ dàng hơn.

- Bộ cảm biến được cung cấp với dây dẫn 48 ". Khi nối các dây dẫn vào cáp , hãy chắc chắn để lại một vòng dây  đủ để cho phép công tắc áp suất được đưa lên trên mặt đất để phục vụ trong khi vẫn còn nối.



Nếu cách lắp đặt cảm biến áp suất của bạn chính xác thì cảm biến áp suất sẽ làm nhiệm vụ bảo vệ các thiết bị của bạn hiệu quả! Nếu có thắc mắc gì về cách lắp đặt cảm biến áp suất thì bạn có thể gọi hotline: 0988628586 để được tư vấn chính xác.
