Sơ Đồ Lắp Đặt Đồng Hồ Nước

17/02/2024

Sơ đồ lắp đặt đồng hồ nước, hãy chú ý đến các yếu tố an toàn và tuân thủ các quy định cụ thể của khu vực hoặc quốc gia của bạn về việc lắp đặt hệ thống nước. Đảm bảo rằng các phần của hệ thống được lắp đặt đúng cách và an toàn để tránh rò rỉ nước và các vấn đề khác có thể gây ra tổn thất hoặc nguy hiểm. Sơ đồ lắp đồng hồ nước cần được lập theo các tiêu chuẩn kỹ thuật và quy định pháp luật liên quan. Sơ đồ cũng cần được cập nhật thường xuyên để phản ánh tình trạng thực tế của đồng hồ nước và hệ thống ống nước.

Đồng hồ nước là gì?

 Đồng hồ đo nước còn được gọi là công tơ nước, là thiết bị đo lường không thể thiếu trong các hệ thống đường ống dẫn chất lỏng. Hiện nay, trên thị trường có nhiều loại đồng hồ đo nước thông dụng như đồng hồ đo lưu lượng nước dạng cơ, đồng hồ đo nước điện tử, đồng hồ đo lưu lượng nước thải, nước sạch, đo hơi nước, và chúng được ưa chuộng và sử dụng rộng rãi trong các lĩnh vực công nghiệp, nông nghiệp, dân dụng, xây dựng, tàu thuyền.

 Đồng hồ đo lưu lượng nước được cấu tạo gồm ba phần chính, đó là thân đồng hồ, bộ đếm đồng hồ (bao gồm bộ đếm đồng hồ cơ và bộ đếm đồng hồ dạng điện tử), và mặt hiển thị số liệu. Chúng được làm từ nhiều chất liệu như inox, gang, thép, đồng, và có đa dạng kiểu kết nối như lắp bích, nối ren, hàn.

Thông số kỹ thuật.

-Chất liệu : thân gang, Inox, đồng…

-Kêt nối: Bắt bích, nối ren..

-Hiển thị: mặt số hiển thị trực tiếp 999999.

-Kiểu hoạt động : dẫn động từ.

-Xuất xứ : Germany, Malaysia, Korea….

-Đơn vị hiển thị nhỏ nhất : 1 m3.

-Đơn vị đo nhỏ nhất : 1 lít.

-Áp lực làm việc : 0,3 – 16 bar.

-Nhiệt độ làm việc : 0 – 40 độ C.

Cấu tạo đồng hồ nước.

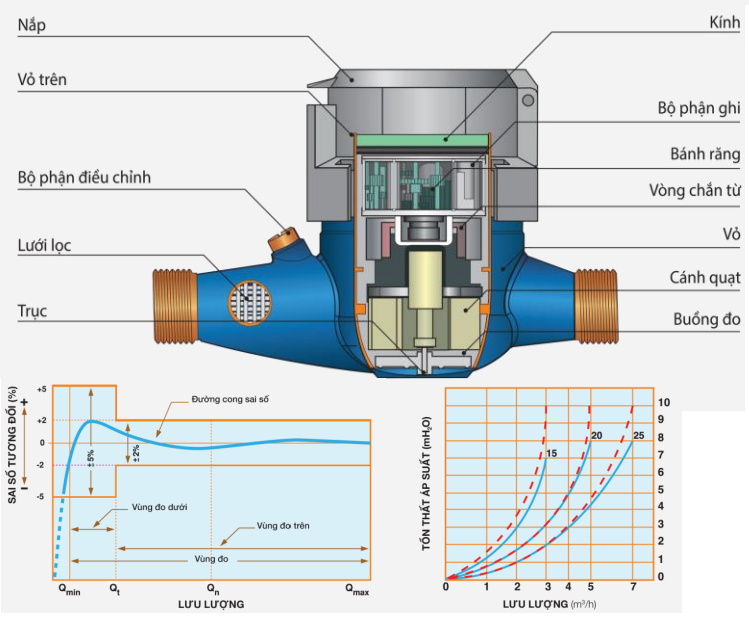

Đồng hồ nước dạng cơ.

-Bánh xe tubor: Bộ phận dùng để nhận biết dòng chảy và chuyền chuyển động dòng chảy của nước. Chúng thường được làm từ chất liệu chịu nhiệt và chịu được áp lực cao. Đối với các loại đồng hồ nước thải dạng cơ, cánh quạt được thay thế bằng dạng lẫy để nhận biết và chuyền chuyển động của nước. Do trong hệ thống nước tải chứa nhiều rác và tạp chất rất dễ gây kẹt cánh quạt.

-Cơ chế trục số chuyền chuyển động: Đây là cơ chế giống như bộ máy để đếm chuyển động của cánh quạt để hiển thị trên mặt số đồng hồ. Cơ chế trục số được tính toán và lắp đặt để đồng hồ đạt độ chính xác cao nhất tùy theo mỗi loại đồng hồ nước.

-Thân vỏ đồng hồ: Phần thân vỏ đồng hồ được chế tạo từ nhựa ABS hoặc gang, đồng tùy môi chất sử dụng. Ngoài ra chúng có thể có các kiểu kết nối khác nhau như kết nối ren và kết nối mặt bích.

-Mặt số hiển thị: Mặt số hiển thị là bộ phận để quan sát số, lưu lượng của nước chảy qua đồng hồ. Tùy vào cơ chế trục số mà mặt số hiển thị có các dạng hiển thị khác nhau.

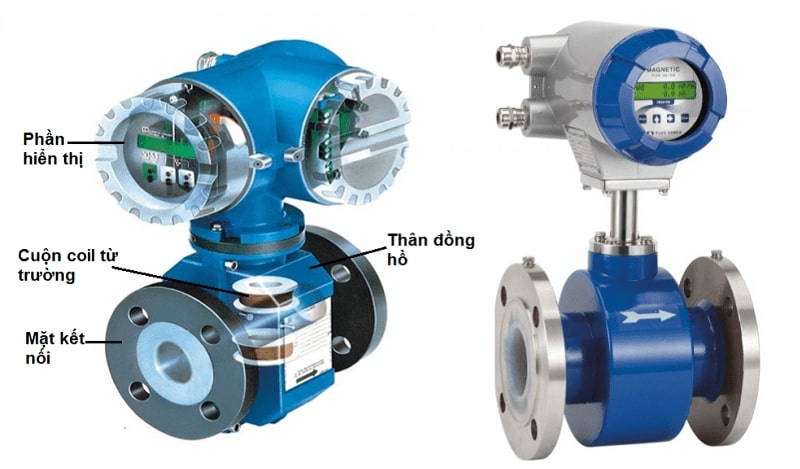

Đồng hồ nước dạng điện tử.

-Phần thân đồng hồ : Được chế tạo từ gang, thép hoặc inox SUS304, SUS316.

-Lớp lót đồng hồ :Là phần tiếp xúc trực tiếp với dòng chảy lưu chất và thường được làm từ vật liệu chống ăn mòn tuyệt đối như Teflon PTFE, FEP.

-Mắt cảm biến ( Sensor ) : Được làm bằng inox SUS316 với độ nhạy cao.

-Cuộn dây dẫn : Dùng để truyền tín hiệu từ cảm biến lên bảng mạch điện tử, là bộ phận xử lý trung tâm.

-Màn hình hiển thị : Có thể là màn hình liền hoặc rời, được sản xuất dưới dạng màn hình LCD hoặc LED với độ sắc nét cao.

Nguyên lý hoạt động.

-Khi dòng chảy đi qua đồng hồ nước, với lưu lượng mạnh hay yếu khác nhau sẽ thúc đẩy cánh quạt đồng hồ chuyển động nhanh hoặc chậm. Cánh quạt quay làm tuabin di chuyển, chúng cảm biến với các chi tiết bên trong nhờ vào 1 nam châm. Và các chi tiết đếm số trên đồng hồ sẽ dịch chuyển khi những đồng hồ con quay được 1 vòng.

-Với dòng đồng hồ điện từ thì chúng có các mắt cảm biến được đặt bên trong thân van. Các mắt cảm biến này dựa vào áp lực dòng chảy để đo lường điện tích dương và âm trong hệ thống. Và nhờ vào đó, báo tín hiệu về màn hình LCD.

Sơ đồ lắp đặt đồng hồ nước.

-Lắp đồng hồ nước theo chiều mũi tên, theo phương vuông góc với mặt đất, tâm trục mặt số hướng thẳng lên trên, các mối lắp phải kín để không bị rò rỉ nước.

-Phía trước đồng hồ là 10D x đường kính ống và phía sau đồng hồ là 5D x đường kính của ống (D là chiều dài).

-Lưu lượng nước thường xuyên chảy qua đường ống phải nằm trong phạm vi đo của đồng hồ. Ví dụ, lưu lượng nước chảy qua đường ống 21mm thường là 2,5m3/h mà đồng hồ DN15 chỉ phạm vi đo chỉ từ 0.03 – 3m3/h. Như vậy, cần cần lắp đồng hồ đo nước đường kính DN20 cho cỡ ống 27mm, phạm vi đo 0.05 – 5m3/h để đảm bảo thiết bị không làm việc quá tải dẫn đến việc nhanh bị hỏng.

Cách lắp đặt đồng hồ nước.

Bước 1: Khảo sát hệ thống và lựa chọn đúng đồng hồ nước

-Để lựa chọn đúng đồng hồ nước, bạn cần xác định mục đích sử dụng của nó, liệu bạn muốn đo nước lạnh, nước nóng hay nước thải. Dựa trên mục đích sử dụng, bạn có thể chọn vật liệu phù hợp cho đồng hồ nước. Nếu bạn cần đo nước thải chứa tạp chất, cặn bẩn hoặc nước bị nhiễm phèn, thì nên chọn đồng hồ nước làm từ vật liệu như đồng, inox, gang để tăng độ bền cho nó.

-Trong trường hợp bạn chỉ cần đo lượng nước sinh hoạt hàng ngày của gia đình, bạn có thể sử dụng loại đồng hồ nước có chất liệu tốt để không ảnh hưởng đến chất lượng nguồn nước.

-Ngoài ra, bạn nên lựa chọn đồng hồ nước với dải đo phù hợp. Với các khu vực sử dụng lưu lượng nước nhỏ như hộ gia đình, phòng trọ, bạn chỉ cần chọn loại có dải đo thấp. Trong khi đó, đối với các công ty, khu công nghiệp hay nhà máy, bạn nên sử dụng đồng hồ nước có dải đo lớn.

-Việc lựa chọn đồng hồ nước cũng cần chú ý đến thương hiệu đáng tin cậy và uy tín trên thị trường. Một số thương hiệu nổi bật như Zenner, Zermat, Asahi, Komax… đã có uy tín và kinh nghiệm lâu năm trong lĩnh vực này, được khách hàng đánh giá cao về chất lượng và độ bền của sản phẩm.

-Rất quan trọng để xác định và lựa chọn đúng những yếu tố trên, vì một mua sai sẽ khiến bạn không thể sử dụng đồng hồ nước một cách hiệu quả.

Bước 2: Xác định vị trí lắp đặt

-Để đảm bảo lắp đặt đúng và hiệu quả, việc cách xa đầu nguồn tối thiểu 2m là cần thiết. Tuy nhiên, trong trường hợp đầu nguồn là máy bơm cao áp hoặc có áp lực nước cao, cần xem xét và cân nhắc để đảm bảo an toàn.

-Khi áp lực nước ở đầu nguồn lớn, việc tăng khoảng cách lắp đặt sẽ giúp đồng hồ hoạt động ổn định, hạn chế hiện tượng rung động.

-Xác định vị trí lắp đặt đồng hồ nước

-Việc lắp đồng hồ nước cần tuân thủ nguyên tắc lắp đặt theo phương nằm ngang. Điều này đảm bảo đoạn ống trước và sau đồng hồ nằm ở cùng một mặt phẳng ngang với chiều đặt đồng hồ.

-Yêu cầu đặt ra là đoạn ống trước đồng hồ phải dài tối thiểu gấp 10 lần đoạn ống nước sau đồng hồ và ít nhất 2 lần đường kính của đồng hồ. Điều này giúp đảm bảo dòng chảy nước ổn định và đầy đủ để đồng hồ đo lường chính xác.

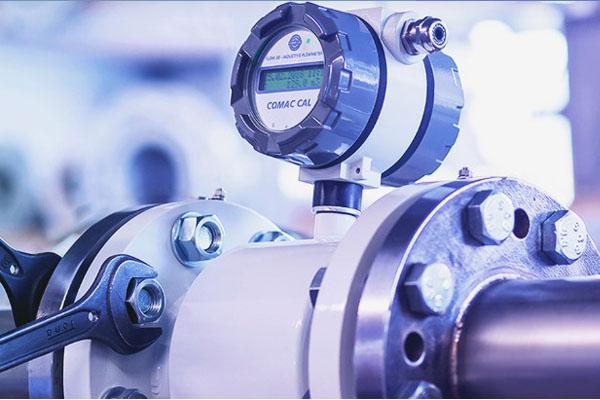

Bước 3: Tiến hành lắp đồng hồ nước đúng kỹ thuật

-Sau khi đã nắm rõ những yếu tố trên, bạn đã hoàn thành một phần quan trọng của quá trình lắp đặt. Tuy nhiên, trước khi tiến hành lắp đặt, cần quan sát mũi tên chỉ chiều dòng chảy trên đồng hồ hoặc đo lưu lượng nước để đảm bảo lắp đặt đúng hướng. Luôn nhớ đảm bảo rằng nước đi qua đồng hồ theo chiều mũi tên để đảm bảo đo lường chính xác.

-Đối với cách lắp đồng hồ nước nối ren, trước tiên hãy đóng khóa dòng chảy nước tại vị trí lắp đặt. Đo kích thước của đồng hồ để cắt đúng chiều dài của ống nối. Sau đó, quấn băng keo niêm phong vào hai đầu ống để đảm bảo khép kín và không xảy ra rò rỉ nước.

-Đối với cách lắp đồng hồ nước dạng mặt bích, hãy chuẩn bị mặt bích cho đồng hồ và đường ống sao cho kích thước khớp nhau. Trước tiên, tắt dòng nước chảy qua vị trí lắp đặt. Tiếp theo, đo chiều dài của đồng hồ và cắt đoạn ống có độ dài tương tự.

-Hàn mặt bích lên đường ống, chờ cho nó nguội sau đó lắp đồng hồ và siết chặt bulong, ốc vít để cố định. Cuối cùng, hãy kiểm tra và chạy thử hệ thống để đảm bảo rằng nó hoạt động tốt.

Lưu ý trong cách lắp đặt đồng hồ nước.

-Trước khi lắp đặt, Bạn nên vệ sinh đường ống – vị trí mối nối; làm sạch các cặn bẩn, ngoại vật trên vị trí đó.

-Đối với lưu chất chứa tạp chất thể rắn, Bạn nên lắp thiết bị lọc (lọc y) phía trước đồng hồ.

-Đoạn đường ống của hệ thống phía trước và sau đồng hồ phải là đoạn thẳng. Đoạn thẳng phía trước đồng hồ dài tối thiểu gấp 10 lần đường kính đồng hồ; và đoạn phía sau đồng hồ tối thiểu gấp 2 lần.

-Khi lắp đồng hồ cố gắng để mặt đồng hồ ở phía dễ quan sát nhất.

-Hướng chảy dòng lưu chất vào và ra đồng hồ đúng chiều mũi tên ghi chú trên thân đồng hồ.

-Vị trí lắp đồng hồ tránh xa các nguồn điện – điện từ. Đặc biệt là dòng đồng hồ đo lưu lượng nước điện từ cần có biện pháp cách ly điện từ trường bên ngoài.

-Tránh lắp đồng hồ ở các vị trí mà không khí có thể mắc kẹt trong hệ thống. Vị trí này có thể được phép với hệ thống khép kín.

-Không lắp đặt đồng hồ phía sau van điều tiết

-Nên lắp đồng hồ nằm ngang.
