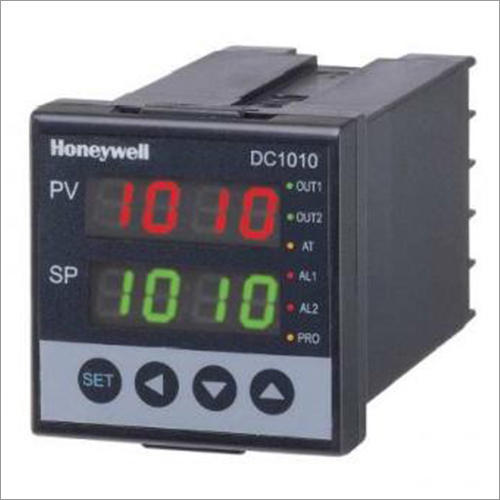

BỘ ĐIỀU KHIỂN NHIỆT ĐỘ HONEYWELL

1. Thông số kỹ thuật bộ điều khiển nhiệt độ Honeywell

-Tên sản phẩm: Bộ điều khiển nhiệt độ

-Nhãn hiệu: Honeywell

-Xuất xứ: USA(Mỹ)

-Nhà cung cấp: Điện lạnh Eriko

-Điện áp: 100 đến 240VAC

-Tần số: 50/60Hz

- Input: TC (K, J, R, S, B, E, N, T, W, PL II, U, L), RTD (Pt100Ω, JPt100Ω, JPt50Ω) , Linear (-10~10mV, 0~10mV, 0~20mV, 0~50mV, 10~50mV).

- Ngõ ra:

+Relay Output Contact, SPDT, 3A/240VAC.

+ Voltage Output Voltage Pulse, 20VDC/20mA.

+ Linear Output 4~20mA, 0~5V, 0~10V, 1~5V, 2~10V.

+ Motor Control Output Servo motor valve control (open loop circuit), điều khiển các van ON-OFF, van tuyến tính.

- Mode điều khiển: ON-OFF, PID.

-Alarm: 1, 2, 3 Alarm (tùy chọn), có nhiều chế độ hoạt động cho các alarm.

-Chế độ điều khiển: Điều khiển PID hoặc điều khiển ON OFF.

-Kích thước: 96×96 mm, 72×72 mm, 48×48 mm , 96×48 mm.

-Tình trạng: Còn hàng

-Bảo hành: 12 tháng

2. Đặc điểm bộ điều chỉnh nhiệt độ Honeywell

– Bộ điều khiển nhiệt độ honeywell đa năng được sử dụng điều khiển nhiệt độ, điều khiển áp suất, độ ẩm, điện trở, SSR, SCR, Contactor, điều khiển các loại van tuyến tính, van on/off (servo valve)… Các ứng dụng điều khiển có ngõ vào quy về chuẩn analog (4~20mA, 0-10VDC). và cũng là bộ hiển thị cho các dạng tín hiệu analog.

– Có thể chọn chế độ diều khiển PID hoặc ON/OFF, tùy vào mục đích sử dụng.

– Đồng hồ có chức năng điều khiển theo từng đoạn nhiệt, điều khiển theo thời gian, chương trình của người sử dụng, chẳng hạng như điều khiển nhiệt 60°C trong vòng 30 phút, sau đó từ 60 độ lên 90 độ trong vòng 20 phút… Có tất cả 16 đoạn nhiệt có thể lập trình.

– Đồng hồ có tích hợp transmitter (4-20mA. 0-10VDC) sử dụng để hiển thị nhiệt độ từ xa, có thể dùng nó làm bộ chuyển đổi tín hiệu, từ Pt100, K, sang 4-20mA/0-10Vdc, 0-20mA, ngoài ra còn có cổng truyền thông RS485 sử dụng trong hệ thống SCADA.

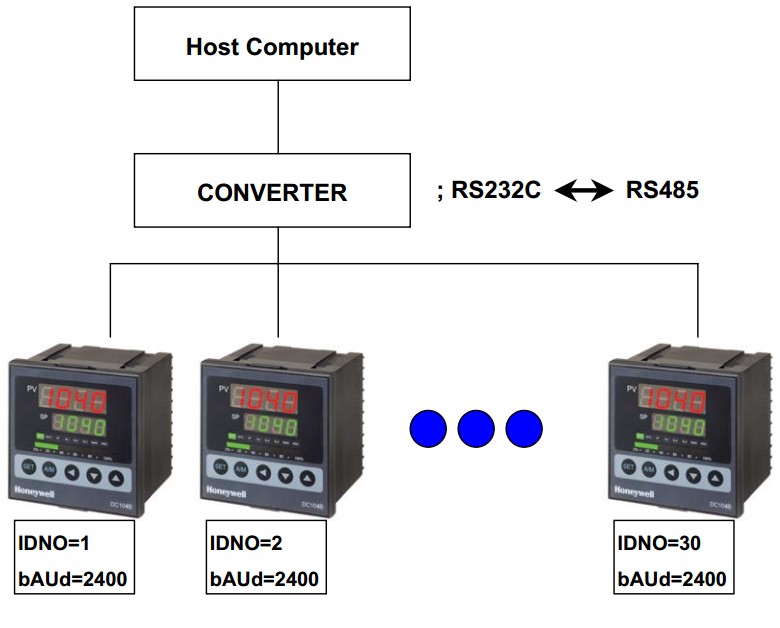

3. Sơ đồ lắp đặt bộ điều khiển nhiệt độ Honeywell

Sơ đồ lắp đặt bộ điều khiển nhiệt độ Honeywell

4. Vai trò bộ điều khiển nhiệt độ Honeywell

Bộ điều khiển nhiệt độ Honeywell hay bộ điều chỉnh ổn định nhiệt độ Honeywell là thiết bị chuyên dùng đê điều khiển nhiệt độ, áp suất, độ ẩm , đồng hồ điều khiển pid, điều khiển van tuyến tính, van on/off, điều khiển máy nén khí, kiểm soát áp suất…

Chức năng điều khiển nhiều cấp, điều khiển nhiệt độ theo thời gian, theo chương trình.

Chế độ mua bộ điều khiển, điều chỉnh ổn định nhiệt độ honeywell tại Eriko
