Đồng Hồ Đo Lưu Lượng KHí Oxy

 Đồng hồ đo lưu lượng khí oxy là một phần quan trọng trong các hệ thống điều khiển và giám sát lượng oxy trong các quy trình công nghiệp, y tế, hoặc cảnh quan trọng trong các môi trường như các phòng oxy hoặc các phòng phục hồi sau phẫu thuật. Thiết bị đồng hồ đo lưu lượng khí oxy thường được thiết kế để đạt được độ chính xác cao và đảm bảo tính đáng tin cậy. Điều này là quan trọng đặc biệt trong các ứng dụng y tế và công nghiệp, nơi mà sự chính xác và độ tin cậy là quyết định đến sự an toàn và hiệu suất của quy trình.

Thông số kỹ thuật đồng hồ đo lưu lượng khí oxy.

-Đường kính: DN 10…500

-Áp suất danh định chuẩn kết nối wafer: 2.5Mpa (DN 10…500)

-Áp suất danh định chuẩn kết nối bích: 2.5Mpa (DN10-DN80); 1.6MPa (DN100-DN200); 1.0Mpa (DN250-DN500)

-Chất liệu thân: Thép không rỉ (Inox)

-Nhiệt độ môi chất đo:   -40°C ~ +160°C;  -40°C  ~ +280°C;  -40°C  ~ +350°C; -40°C~ +420°C

-Điều kiện làm việc: Nhiệt độ -20℃ ~ 60℃, Độ ẩm5% ~ 95%

-Cấp bảo vệ: IP65

-Ngõ ra:  4-20mA, Pulse

-Sai số: ±1% hoặc ±1.5%

-Truyền thông: Modbus RS232/RS485, HART

-Nguồn cấp:   12VDC;  24VDC;  6V Li (Pin)

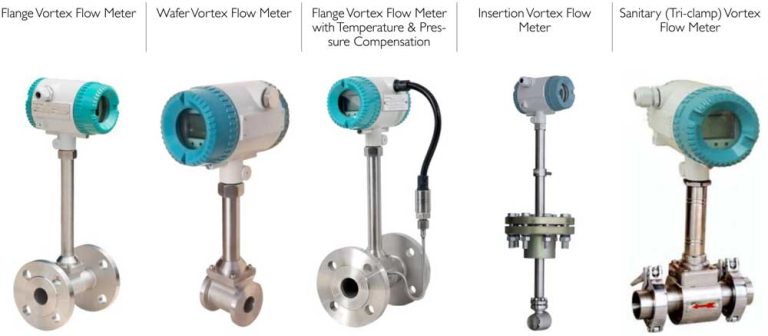

-Chuẩn kết nối: Mặt bích, Wafer

Cấu tạo, nguyên lý hoạt động.

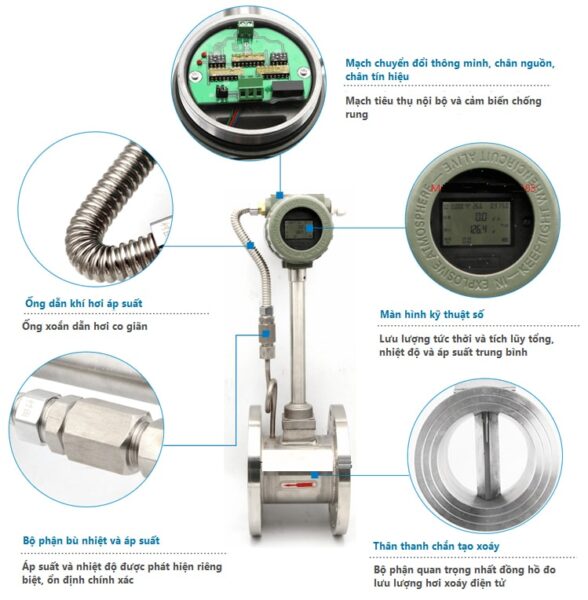

Cấu tạo.

-Cảm biến lưu lượng: Đây là thành phần chính của thiết bị, có nhiệm vụ đo và cảm nhận lưu lượng khí oxy. Cảm biến thường được làm từ các vật liệu như silicon hoặc kim loại nhạy cảm với dòng chảy khí. Khi khí chảy qua, cảm biến tạo ra một tín hiệu điện tử tương ứng với lưu lượng khí oxy.

-Bộ xử lý và hiển thị: Tín hiệu từ cảm biến được đưa vào bộ xử lý điện tử để tính toán và hiển thị lưu lượng khí oxy. Bộ xử lý này có thể là một vi mạch tích hợp hoặc một bo mạch riêng biệt. Màn hình hiển thị thông thường là một bảng số hoặc một màn hình LCD, hiển thị lưu lượng dưới dạng số.

-Khung và vỏ bảo vệ: Thiết bị thường được bọc bởi một khung bảo vệ để bảo vệ các thành phần bên trong khỏi va đập và hỏng hóc. Vỏ bảo vệ thường làm từ các vật liệu như nhựa cứng hoặc kim loại để đảm bảo độ bền và khả năng chống thấm nước, bụi.

-Các kết nối và nút điều chỉnh: Thiết bị có thể đi kèm với các kết nối đầu vào và đầu ra để kết nối với các hệ thống hoặc thiết bị khác. Nút điều chỉnh có thể được sử dụng để cài đặt các thiết lập và giới hạn báo động.

Nguyên lý hoạt động.

-Các dòng xoáy đều đặn được tạo ra xen kẽ từ cả hai phía của đồng hồ đo lưu lượng. Loại xoáy này được gọi là xoáy Karman và các hàng xoáy được sắp xếp không đối xứng ở đầu ra đồng hồ.

-Đồng hồ đo lưu lượng hơi nóng dạng xoáy sử dụng nguyên lý dao động của chất lỏng để đo lưu lượng. Khi chất lỏng đi qua bộ truyền dòng xoáy trong đường ống, hai hàng xoáy tỷ lệ với tốc độ dòng chảy luân phiên được tạo ra lên và xuống phía sau bộ tạo xoáy của cột tam giác.

Hướng dẫn lắp đặt và cài đặt đồng hồ đo lưu lượng khí oxy.

-Chọn vị trí lắp đặt: Chọn vị trí phù hợp để lắp đặt thiết bị, nơi có thể dễ dàng tiếp cận và giám sát lưu lượng khí oxy. Đảm bảo không gian xung quanh đủ rộng để lắp đặt và bảo dưỡng thiết bị một cách thuận tiện.

-Kiểm tra môi trường lắp đặt: Đảm bảo rằng môi trường lắp đặt không gây ảnh hưởng đến hoạt động của thiết bị. Tránh lắp đặt gần các nguồn nhiệt, độ ẩm cao, hoặc các chất gây ăn mòn.

-Kết nối nguồn điện: Nếu thiết bị yêu cầu nguồn điện, hãy kết nối nguồn điện theo hướng dẫn của nhà sản xuất. Đảm bảo rằng nguồn điện đã được cấp ổn định và an toàn.

-Lắp đặt cảm biến: Lắp đặt cảm biến lưu lượng vào vị trí mong muốn trên đường ống dẫn khí oxy. Đảm bảo rằng cảm biến được cài đặt một cách chính xác và an toàn, và không bị chắn kín hoặc ảnh hưởng bởi các vật cản.

-Kết nối và cài đặt bộ xử lý: Nếu thiết bị đi kèm với bộ xử lý và hiển thị, hãy kết nối và cài đặt nó theo hướng dẫn của nhà sản xuất. Đảm bảo rằng các kết nối được thực hiện chính xác và an toàn.

-Hiệu chuẩn và kiểm tra: Sau khi lắp đặt xong, hãy thực hiện việc hiệu chuẩn thiết bị theo hướng dẫn của nhà sản xuất. Sau đó, thực hiện kiểm tra chức năng để đảm bảo rằng thiết bị hoạt động đúng cách và cung cấp các đo lường chính xác.

Ưu điểm.

-Độ nhạy cao: Nhờ vào cảm biến điện tử, đồng hồ có khả năng cảm biến lưu lượng khí, kể cả khi dòng chảy rất nhỏ.

-Chính xác: Sai số của thiết bị thấp, thường chỉ trong khoảng từ 1 – 2.5%, đảm bảo đo lường chính xác.

-Kiểm soát rò rỉ: Không chỉ đo lưu lượng, đồng hồ còn có khả năng phát hiện và kiểm soát dò rỉ khí, giúp bảo vệ hệ thống và môi trường.

-Tích hợp với máy tính: Có thể kết nối tín hiệu phản hồi với máy tính, giúp kiểm soát hệ thống một cách dễ dàng và hiệu quả.

-Lắp đặt và sử dụng đơn giản: Thiết kế thân thiện giúp việc lắp đặt và sử dụng trở nên dễ dàng và tiện lợi.

-Đa chức năng: Ngoài việc đo lưu lượng khí tức thời, đồng hồ còn có thể đo tổng lượng khí đã đi qua và hiển thị thông tin như nhiệt độ, tần số, áp suất của khí.

-Ứng dụng rộng rãi: Có khả năng đo lưu lượng khí ở nhiều điều kiện làm việc khác nhau, từ hơi nóng đến khí bảo hòa, từ áp suất thấp đến cao.

Ứng dụng đồng hồ đo lưu lượng khí oxy.

-Đo lưu lượng của khí như nitơ, CO2, oxy, argon, oxit nitơ

-Đo lưu lượng ở máy tạo nitơ

-Đo lưu lượng hơi bão hòa hoặc hơi quá nhiệt

-Đo lưu lượng khí khô hoặc khí ướt

-Giám sát hơi trong lò hơi

-Kiểm soát lưu lượng tổng hoặc tức thời cho hệ thống năng lượng

Báo giá đồng hồ đo lưu lượng khí rẻ ở đâu?

 Với Nhiều năm hoạt động trong lĩnh vực cơ điện , Eriko tự hào mang tới cho quý khách hàng các sản phẩm đồng hồ nước sạch, đồng hồ đo lưu lượng khí, đồng hồ đo nước thải, đồng hồ nước nóng… nhập khẩu nguyên chiếc với đầy với đầy đủ chứng từ kiểm định CO-CQ đảm bảo chất lượng tốt, uy tín.

-Khi mua Đồng Hồ Nước tại Eriko quý khách hàng được đảm bảo:

-Nhập khẩu chính hãng 100% trên dây tuyền hiện đại

-Hàng sẵn kho, số lượng lớn.

-Đầy đủ kiểm định CO-CQ với các loại đồng hồ nước nhập khẩu, tem chống kiểm định viện đo lường quốc gia đối với các sản phẩm nội địa tại Việt Nam.

-Đổi trả sản phẩm trong vòng 1 tuần khi phát hiện lỗi nhà sản suất.

-Chiết khấu cao cho các dự án, công trình, đại lý khi mua số lượng sản phẩm lớn.

-Tư vấn 24/24h, hỗ trợ lắp đặt tại chân công trình.

-Giao hàng miễn phí khu vực Hà nội, hỗ trợ  vận chuyển giao hàng toàn quốc.
