Khớp Nối Mềm

  Khớp nối mềm hay khớp nối chống rung, mối nối mềm có tên Tiếng Anh là Expansion Joints, đây là thiết bị được lắp đặt giữa ống với các loại van nhằm mục đích xử lý các vấn đề co giản, đàn hồi, rung lắc, lệch tâm, ô nhiễm tiếng ồn… Khớp nối mềm hiện nay được ứng dụng trong các hệ thống đường ống công nghiệp, hệ thống cấp nước công nghiệp, hệ thống nước sạch, hệ thống hơi, hệ thống khí nén.

Thông số kỹ thuật khớp nối mềm.

-Kích thước: DN15 – DN800

-Chất liệu: inox, gang, thép, cao su

-Kiểu kết nối: Nối ren, nối bích, nối rắc co, nối kẹp clamp

-Kiểu khớp nối: Khớp nối đơn sóng, nối đôi sóng, BE, EE, BB, FF, BF,…

-Nhiệt độ làm việc: 0 – 220 C

-Áp lực làm việc: PN10, PN16, PN25, PN50

-Một số thương hiệu: SW, Wonil, KBS, Shinyi, ARV, AUT,….

-Xuất xứ: Hàn Quốc, Đài Loan, Malaysia, Thổ nhỉ kỳ, Việt Nam, Trung Quốc,…

-Môi trường làm việc: nước, xăng , dầu, hơi, khí, hóa chất,..

-Hàng nhập khẩu bảo hành 12 tháng.

Cấu tạo, nguyên lý hoạt động.

Cấu tạo.

-Đầu kết nối: Đây là hai đầu kết nối của dòng khớp nối. Chúng được sử dụng để kết nối hai đầu ống với thiết bị mối nối. Đầu kết nối có thể là kiểu kết nối ren, nối bích, nối kẹp clamp, nối rắc co. Với chất liệu của chúng là loại inox, gang, thép,… Phần kết nối là dòng mặt bích còn có tiêu chuẩn bích là dạng BS, JIS, ANSI.

-Thân khớp: Thân khớp là phần có thể co giãn tốt, đây là chi tiết tiếp nhận áp lực và độ rung lắc. Và sau đó chuyển đổi áp lực độ rung của hệ thống yếu dần. Khớp nối mang chất liệu làm từ inox, cao su, hoặc gang.

-Với thiết kế có phần đa dạng, thân khớp có nhiều hình dáng khác nhau.Với những khớp nối là phần cao su, chiều dày của bề mặt này tầm 1 – 1,5cm. Đem lại độ dày dặn, khả năng chống thấm và độ bền vô cùng hiệu quả.

-Và dòng thân khớp cao su có thể lắp đặt được cho các hệ thống hơi, khí.Với những thân khớp là dạng inox, chúng sẽ không bị hạn chế về chiều dài.

Nguyên lý hoạt động.

-Khi hệ thống làm việc, do sự giản nở của dòng chảy trong hệ thống đã gây ra sự rung lắc mạnh. Kèm theo đó là sự rung lắc của các máy móc thiết bị làm việc.

-Với quá trình rung lắc này, việc sử dụng hệ thống và các thiết bị máy móc vô cùng khó khăn. Và sử dụng khớp nối mềm sẽ giúp chống các hiện tượng rung lắc này.

-Khi dòng chảy đi qua sẽ đem theo độ rung lắc mạnh đi vào hệ thống làm việc. Sự rung lắc này đi qua phần thân khớp. Dưới tác động đàn hồi của khớp chống rung, sự rung lắc bị giảm dần. Và gần như biến mất khỏi hệ thống làm việc.

Hướng dẫn lắp đặt và cài đặt.

-Bước 1: Tháo rời bulong và các phụ kiện ra

-Bước 2: Luồn một bên nắp và phần gioăng cao su qua ống rồi sau đó luồn phần thân vào.

-Bước 3: Làm tương tự với các bên còn lại.Đưa phần gioăng cao su và nắp  bên còn lại luồn qua ống.

-Bước 4: Tiến hành đưa bulong vào cả 2 đầu khớp nối rồi siết chặt lại.

-Bước 5: Sau khi lắp đặt xong thì cần kiểm tra lại các mối nối và vị trí nắp so với thân để đảm bảo các khớp nối đã chặt chẽ, tránh tình trạng rò rỉ khi sử dụng.

Ưu điểm khớp nối mềm.

-Trọng lượng nhẹ, giảm thiểu sự ăn mòn và hoạt động trong nhiều môi trường khắc nghiệt

-Cấu tạo của khớp chống rung đơn giản, bảo trì và lắp đặt dễ dàng

-Giảm thiểu được các sự cố hỏng hóc như vỡ, rò rỉ ống, rung lắc gây gẫy vỡ.

-Là một phụ kiện đường ống co quán tính thấp, đàn hồi tốt, cách điện tốt

-Có thể chịu được lưu truyền mô-men xoắn lớn

-Bảo vệ hệ thống khỏi sự thay đổi nhiệt độ và áp suất

-Đảm bảo hệ thống luôn có áp lực và nhiệt độ ổn định để làm việc.

-Giảm tiếng ồn khi làm việc. Sử dụng trong các đường ống công nghiệp, tiết kiệm thời gian lắp đặt

-Tăng độ co giản, đàn hồi cho các thiết bị với ống dẫn

-Ghép nối các đường ống và thiết bị lệch tâm nhau

-Ổn định cao về tuổi thọ của máy móc được sử dụng trong thời gian dài.

-Có thể hoạt động ở nhiệt độ: -30 ~ 220 độ C

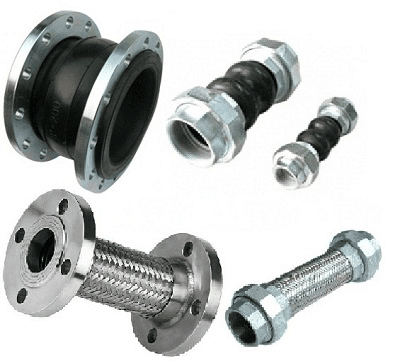

Các loại khớp chống rung trên thị trường.

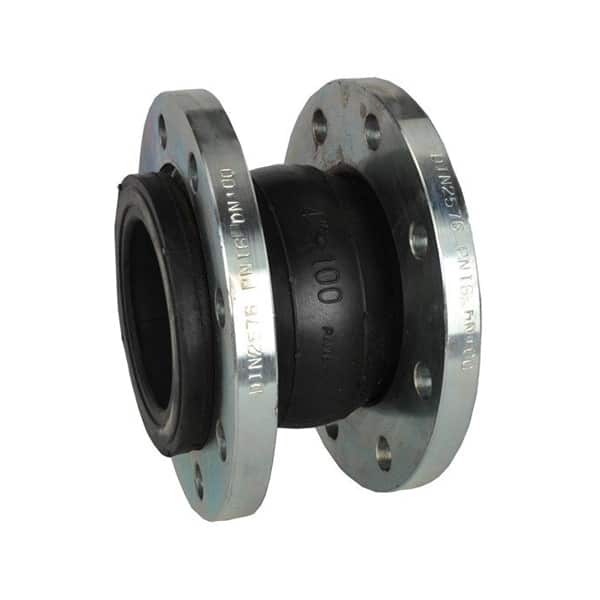

Khớp nối mềm cao su.

-Đây là dòng khớp chống rung có thân khớp là dòng chất liệu cao su. Đối với phần khớp chống rung cao su này, chúng có rất nhiều loại, và nhiều thương hiệu khác nhau.

-Phần khớp cao su có một ưu điểm chính là hình dáng bắt mắt. Kèm theo đó là thân khớp từ cao su đàn hồi cao, khi lắp đặt trong các hệ thống khí hơi không gây rò rỉ.

-Khớp nối cao su hay khớp chống rung cao su có các kích thước đa dạng từ DN15 – DN500. Khi làm việc, chiều dài của khớp cao su sẽ bị cố định tại một mức độ.

Khớp nối inox.

-Với dòng khớp nối mềm inox 304, chất liệu tạo thành được sản xuất hoàn toàn từ dòng inox. Khớp nối inox có nhiều kích thước dễ chọn lựa cho các đường ống vừa và nhỏ khác nhau.

-Khớp chống rung inox có hai dạng là khớp chống rung inox lắp ren và khớp chống rung inox lắp bích. Với thiết kế nối ren chắc chắn, các kích thước của ống nối sẽ từ DN15 – DN50.

-Còn dòng khớp nối inox mặt bích thì có các kích thước DN50 – DN800. Khớp chống rung inox mang chất liệu chính là inox 304.

Khớp nối gang.

-Dòng khớp nối gang là một trong những loại khớp nối phân loại cuối cùng. Dạng khớp chống rung gang này có đặc điểm vô cùng nổi bật.

-Chính là chúng kết hợp trực tiếp trong các đường ống và van công nghiệp với nhau. Mối nối gang được dùng kết nối như một đoạn ống nối.

-Sử dụng kết nối giữa các van công nghiệp với van công nghiệp. Van công nghiệp với ống nối, hay thậm chí là ống nối với ống nối. Khớp nối gang có 3 loại là khớp nối BB, EE và BE.

Ứng dụng khớp nối mềm.

-Lắp đặt khớp nối trong các ống bơm áp lực cao

-Trong các hệ thống lò hơi, áp suất.

-Hệ thống kiểm soát ô nhiễm để thoát nước và xử lý nước.

-Khu vực tháp làm mát và quạt đường ống.

-Đường ống bơm hút và phân phối điều hòa không khí– Trong hệ thống PCCC, điều hòa không khí, các ngành hàng hải.
