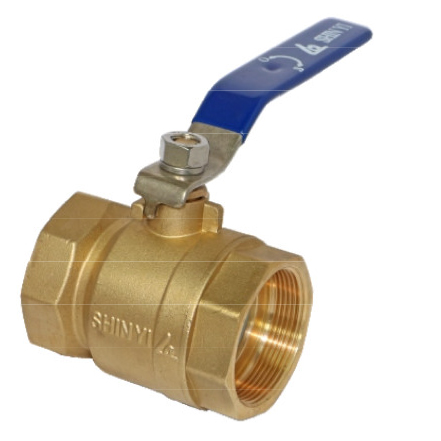

Van Gạt Đồng

  Van gạt đồng là loại van được cấu tạo bằng chất liệu đồng với 2 bộ phận chính là phần van bi (quả bi) và bộ truyền động (tay gạt). Van bi đồng được dùng để kết nối 2 đầu đường ống với nhau có nhiệm vụ đóng mở điều tiết các lưu chất chảy khi lưu thông qua hệ thống đường ống.Van gạt đồng bao gồm nhiều kích cỡ từ DN15 đến DN100 được ứng dụng trong nhiều loại hệ thống vừa và nhỏ như hệ thống đường ống dẫn nước, cấp thoát nước đa dụng, khí gas tại các nhà máy, khu dân cư, khu sinh hoạt tập thể...

Thông số kỹ thuật van gạt đồng.

-Kích cỡ van bi đồng : DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100

-Chất liệu van : đồng đúc, đồng hỗn hợp, đồng nguyên chất

-Quả bi : inox, đồng...

-Kiểu điều khiển : tay gạt

-Kiểu lắp : lắp ren

-Áp lực làm việc : 10 bar, 16 bar

-Nhiệt độ làm việc : 0 ~ 120 ºC

-Môi trường làm việc : nước, khí hơi, gas...

-Xuất xứ : Đài Loan, Hàn Quốc, Trung Quốc, Châu âu

Cấu tạo, nguyên lý hoạt động.

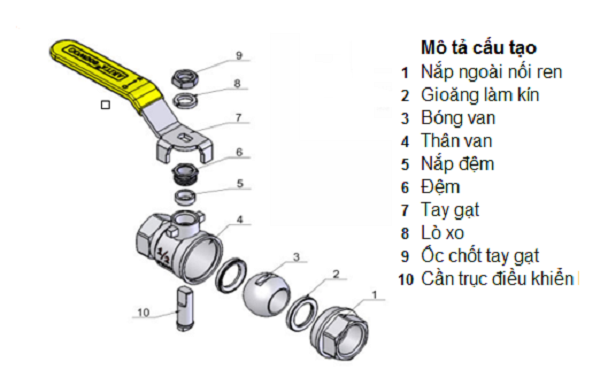

Cấu tạo.

-Thân van : được làm từ đồng với 2 kiểu là ren lắp trong và ren ngoài được dùng để kết nối 2 đầu đường với nhau và là nơi tiếp xúc trực tiếp với các chất khi đi qua van. Thân van có các loại như van bi đồng 2 ngã, van bi đồng 3 ngã...

-Quả bi : có thể bằng đồng, inox... là bộ phận quan trọng có hình dáng giống viên bi rỗng, nhiệm vụ đóng mở, điều tiết giúp các chât lưu thông hoặc ngăn các chất không cho lưu thông qua van.

-Bộ truyền động : tay gạt được làm từ gang, đồng, inox được bọ 1 lớp cao su, nhựa chống gỉ được dùng để điều khiển hoạt động đóng mở van.

Nguyên lý hoạt động.

  Nguyên lý hoạt động khá đơn giản, đối với loại tay gạt chỉ cần gạt tay gạt từ phải qua trái làm quay trục đồng thời quả bi theo van mở, và ngược lại gạt tay gạt về vị trí ban đầu van đóng(có thể đóng mở theo nhiều góc độ tùy vào mong muốn của người vận hành). Ngoài ra, van có thể sử dụng bộ điều khiển tự động như bộ điều khiển khí nén và bộ điều khiển điện để giúp người vận hành dễ dàng điều khiển(đỡ tốn sức người) cũng như kiểm soát quá trình vận hành hệ thống...

Hướng dẫn lắp đặt và cài đặt.

- Van bi được nối với đường ống bằng nối ren hoặc nối bích đối với van bi có kích thước lớn, giữa các mặt bích của van và đường ống luôn là đệm làm kín

- Các bulong đai ốc phải được xiết từ từ và theo mặt phẳng

- Với mối nối ren thì ren cần theo tiêu chuẩn về nối ren ISO 228-1

- Vặn van chỉ được thực hiện theo đúng chiều trên mặt xiết, tránh xử dụng kìm hoặc móc để tránh gây hư hại cho lớp sơn bên ngoài, không được kẹp thân van

- Khi văn ốc van và phụ tùng xiết vừa phải, không được khóa bằng việc nối dài thêm chìa khóa vì như thế sẽ làm gãy ốc và oằn thân van, trong giai đoạn lắp đặt không được dùng van để đỡ ống

- Ngoại trừ trường hợp cần thiết không được tháo dỡ các van mới

- Mỗi chi tiết mà đưa vào quá trình kiểm tra thủy lực và khí nén thì phải đảm bảo việc lắp đặt đúng chi tiết và cả việc xiết vặn, kiểm tra rằng ống xa nhất không đâm vào vai của miếng đệm, khoảng cách bắt buộc là 1 mm

Ưu điểm van gạt đồng.

-Dễ dàng sử dụng và vận hành, thao tác đơn giản

-Thao tác nhanh chóng, không tốn sức

-So với van bướm, van cổng thì van bi vượt trội hơn hẳn

-Độ bền cao hơn so với các dòng van điều tiết khác đây là ưu điểm vượt trội tạo nen sự thông dụng của dòng van này

-Có cấu tạo rất đa dạng đáp ứng được rất nhiều ngành công nghiệp hiện nay.

-Cấu trúc van đơn giản nên việc bảo trì và bảo dưỡng, tháo lắp rất dễ dàng.

-Giá thành và chất lượng hợp lý đáp ứng được nhu cầu người dùng.

Ứng dụng.

-Khí gas, không khí và chất lỏng như nước, dầu, hóa chất. Các ứng dụng đòi hỏi độ chống rò rỉ cao.

-Nước làm mát và các hệ thống cung cấp nước, xử lý nước thải.

-Các ứng dụng liên quan đến hơi nóng, khí nén có áp lực và nhiệt độ cao.

-Sử dụng để kiểm soát dòng chảy và áp suất cho chất lỏng, hóa chất và các loại khí.

Báo giá van gạt đồng.

  Eriko chuyên cung cấp các thiết bị, vật tư ngành công nghiệp, các sản phẩm chính bên chúng tôi là van công nghiệp với nhiều loại van như van bướm, van bi, van cầu, van cổng, đồng hồ đo áp suất... Các sản phẩm van công nghiệp được nhập khẩu trực tiếp từ các nước lớn với chất lượng và giá cả tốt nhất thị trường hiện náy. Liên hệ ngay để được tư vấn và nhận báo giá van gạt đồng và các loại van công nghiệp khác.

► Chế độ bảo hành.

-Thời gian :12 tháng theo chính sách bảo hành nhà sản xuất, bảo hành tại kho eriko

► Phương thức vận chuyển.

-Miễn phí vận chuyển trong vòng 20 km nội thành Hà Nội, Hồ Chí Minh.

-Hỗ trợ gửi hàng ra chành xe giao đi các tỉnh toàn quốc.

► Ưu đãi.

-Công ty sẽ ưu đãi chiết khấu trên giá bán cho các cửa hàng, đại lý và đối tác lấy số lượng nhiều.

-Đội ngũ nhân viên kỹ thuật viên giàu kinh nghiệm hỗ trợ tư vấn 24/24.
