Van Tay Gạt

  Van tay gạt là một dòng sản phẩm rất phổ biến trên thị trường van công nghiệp hiện nay. Nhiệm vụ chính của van bi tay gạt là điều khiển dòng chảy bằng cách mở và đóng dòng chảy thông qua bi van. Dòng chảy có thể là nước, hóa chất, khí, gas và nhiều loại chất khác.Van tay gạt là loại van được điều khiển thủ công bằng tay thông qua gạt. Cơ chế hoạt động của van bi rất đơn giản: áp lực được áp dụng lên tay gạt để xoay van 90 độ và mở van; ngược lại, áp lực ngừng lại sẽ đóng van.

Thông số kỹ  thuật van tay gạt.

-Kích cỡ: Từ DN15 đến DN300.

-Nguyên Vật liệu: Toàn thân inox 304 hoặc inox 316

-Kiểu lắp: kết nối Lắp ren, lắp mặt bích

-Áp lực làm việc: PN10 – PN16

-Gioăng làm kín: Teflon, Viton, PTFE

-Nhiệt độ cho phép: Từ -10 độ C đến 180 độ C

-Điều kiện làm việc: Dung dịch chất lỏng Nước, nước thải, xăng và khí đốt, v.v.

-Hãng sản xuất: Bueno, Samwoo, Wonil,….

-Có nguồn gốc: ở Đài Loan và Hàn Quốc

Cấu tạo, nguyên lý hoạt động.

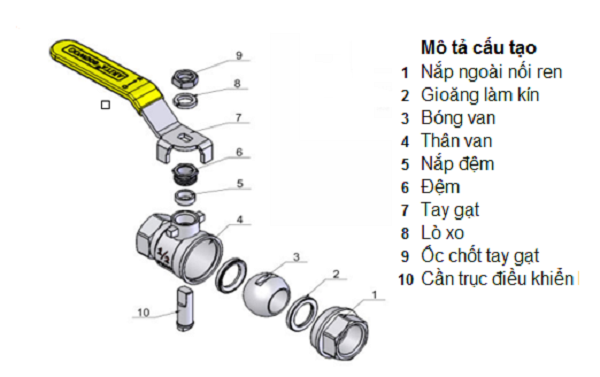

Cấu tạo.

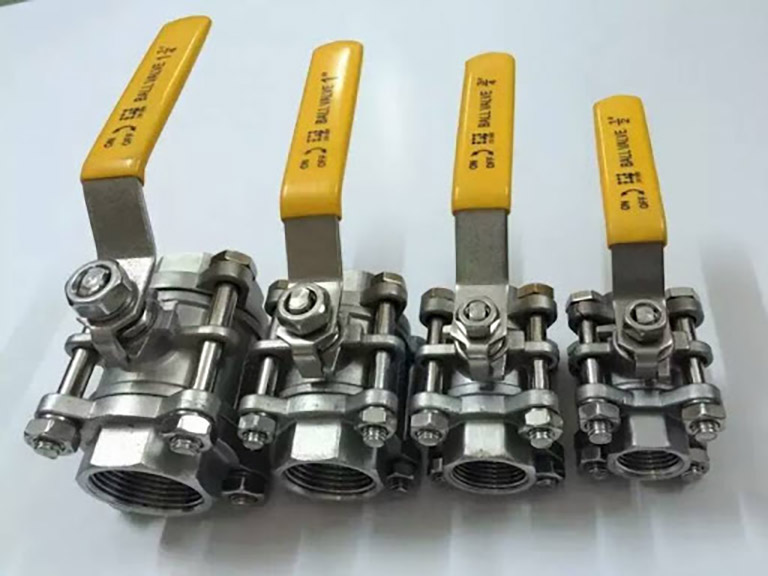

-Thân van: Thân van được làm từ các vật liệu như Inox, đồng, gang, nhựa,  là phần kết nối các bộ phận khác lại với nhau. Thân van có nhiều dạng khác nhau như 1 mảnh, 2 mảnh, 3 mảnh và có các kiểu kết nối đường ống như lắp ren và lắp bích.

-Trục van: Là bộ phận kết nối bi van với bộ truyền động (tay gạt), giúp van mở hoặc đóng theo yêu cầu. Trục van được làm từ hợp kim thép không gỉ và được phủ một lớp sơn chống ăn mòn.

-Bi van: Là một viên bi được đục lỗ xuyên tâm. Nó đặt giữa thân van và được kết nối với trục van. Nhiệm vụ của bi van là cho phép chất lỏng chảy qua và cho phép người sử dụng điều chỉnh lưu lượng của nó. Bi van thường được làm từ Inox 304, 316, hoặc nhựa.

-Gioăng làm kín: Được làm từ Teflon (PTFE) và có nhiệm vụ làm kín hoàn toàn van, ngăn không cho dòng chảy bị rò rỉ khi van ở trạng thái đóng hoàn toàn.

-Tay gạt: Đây là bộ phận được sử dụng để điều khiển đóng mở van và kết nối với trục van. Tay gạt thường được làm từ thép.

Nguyên lý hoạt động.

   Nguyên lý hoạt động của van tay gạt khá đơn giản. Khi tay gạt được quay, bi bên trong van xoay để mở hoặc đóng dòng chảy của chất lỏng hoặc khí. Khi bi mở hoàn toàn, dòng chảy được phép thông qua, còn khi bi đóng hoàn toàn, dòng chảy bị cắt đứt.

Hướng dẫn lắp đặt và cài đặt.

-Van bi được nối với đường ống bằng nối ren hoặc nối bích đối với van bi có kích thước lớn, giữa các mặt bích của van và đường ống luôn là đệm làm kín

-Các bulong đai ốc phải được xiết từ từ và theo mặt phẳng

-Với mối nối ren thì ren cần theo tiêu chuẩn về nối ren ISO 228-1

-Vặn van chỉ được thực hiện theo đúng chiều trên mặt xiết, tránh xử dụng kìm hoặc móc để tránh gây hư hại cho lớp sơn bên ngoài, không được kẹp thân van

-Khi văn ốc van và phụ tùng xiết vừa phải, không được khóa bằng việc nối dài thêm chìa khóa vì như thế sẽ làm gãy ốc và oằn thân van, trong giai đoạn lắp đặt không được dùng van để đỡ ống

-Ngoại trừ trường hợp cần thiết không được tháo dỡ các van mới

-Mỗi chi tiết mà đưa vào quá trình kiểm tra thủy lực và khí nén thì phải đảm bảo việc lắp đặt đúng chi tiết và cả việc xiết vặn, kiểm tra rằng ống xa nhất không đâm vào vai của miếng đệm, khoảng cách bắt buộc là 1 mm

Ưu điểm van tay gạt.

-Vận hành rất đơn giản và dễ dàng.

-Thao tác đóng mở thiết bị nhanh chóng và không đòi hỏi nhiều công sức.

-Rất phù hợp để sử dụng trong nhiệm vụ điều tiết, điều đặc biệt mà loại van bi tay gạt này vượt trội hơn van bướm và van cổng.

-Chúng tôi cung cấp van bi được làm từ nhiều loại vật liệu khác nhau và chúng có sẵn trong nhiều kích thước khác nhau.

-Đáp ứng được đa số nhu cầu của các ngành công nghiệp hiện nay.

-Giá cả sản phẩm có thể nói là rất phù hợp.

-Cấu tạo rất thuận tiện cho việc bảo dưỡng và thay thế linh kiện khi cần thiết.

Ứng dụng.

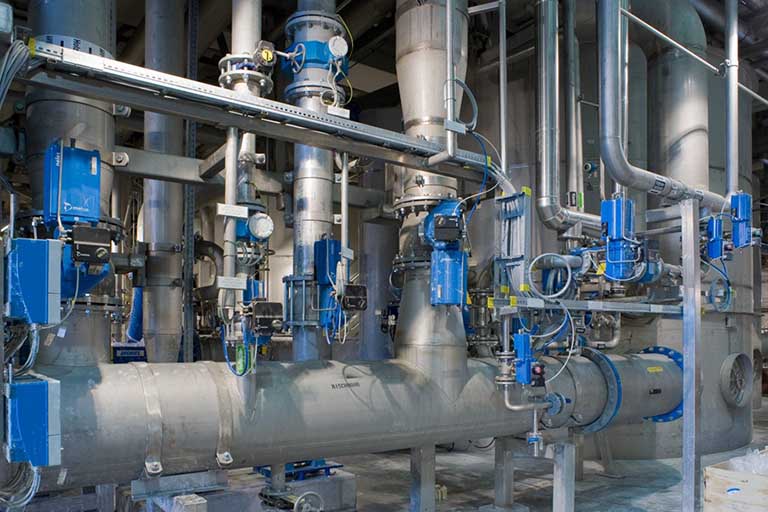

-Ứng dụng trên các hệ thống nhà máy thủy điện.

-Ứng dụng trên tàu biển để cấp/ thoát nước sạch, nước thải, dầu khí.

-Ứng dụng trong hệ thống phòng cháy chữa cháy.

-Ứng dụng trên các hệ thống cung cấp nước tại nhà ở, nhà máy, chung cư.

-Ứng dụng trong các hệ thống sản xuất thực phẩm, nước ngọt, sữa,…

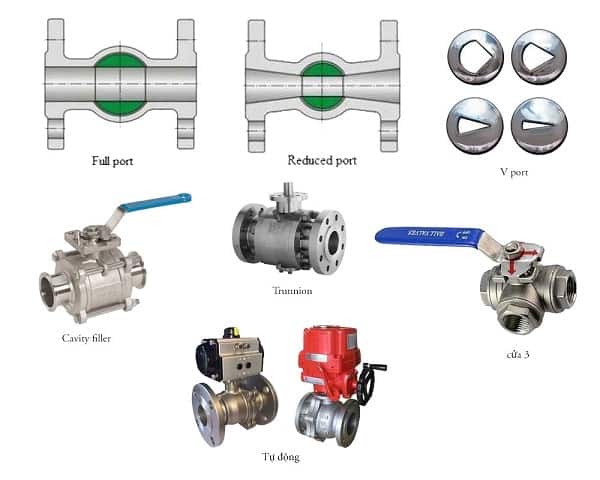

Phân loại van tay gạt.

Van tay gạt inox.

-Van bi tay gạt inox đây là dòng van có thể nói là vượt trội nhất trong các dòng van tay gạt. Bởi chúng được làm hoàn toàn từ chất liệu inox, có độ bền cơ học cao, khả năng chịu áp lực và nhiệt độ tốt. Ngoài ra chúng còn có khả năng chống oxi hóa và ăn mòn từ các chất như axit, bazo, muối,…

Van tay gạt đồng.

-Dòng van này mang thiết kế nhỏ gọn thuận tiện cho việc lắp đặt và sử dụng ở những nơi có không gian hoạt động hẹp. Ngoài ra chất liệu đồng cũng có thể sử dụng trong các môi trường có nồng độ oxi hóa cao, các môi trường hóa chất axit loãng.

Van tay gạt gang.

-Van tay gạt gang đây là dòng van được làm toàn toàn từ chất liệu gang, đây là chất liệu được sử dụng rất phổ biến trong các hệ thống đường ống công nghiệp hiện nay, đặc biệt là trong nghành chế tạo và sản xuất van công nghiệp.

Van tay gạt thép.

-Van tay gạt thép, đây là dòng van được sử dụng trong các hệ thống đường ống yêu cầu áp xuất và nhiệt độ lớn. Được làm hoàn toàn từ chất liệu thép, dòng van này có độ bên cơ học tốt không sợ va đập trong quá trình sử dụng, ngoài ra khả năng chịu áp lực và nhiệt độ cực cao.

Van tay gạt nhựa.

-Van tay gạt nhựa, đây là dòng van phổ biến có thể nhìn thấy chúng trong hầu hết các hệ thống đường ống nước gia đình nào. Dòng van này được làm hoàn toàn từ chất liệu nhựa PVC, UPVC, CPVC, PPR, PPH,..nhựa là chất liệu có độ dẻo tốt dễ gia công và có giá thành rẻ.

Địa điểm cung cấp van tay gạt chính hảng, chất lượng, giá tốt.

 Van tay gạt là 1 trong những sản phẩm quan trong của Eriko chúng tôi, vì vậy các sản phẩm van tay gạt đều được chúng tôi nhập khẩu trực tiếp từ các thướng hiệu lớn như Kitz, Sanwa, Wonil,…Ngoài các dòng van tay gạt chúng tôi còn nhập khẩu nhiều dòng van khác có thể kể đến như van bướm, van bi, van cầu, van cổng và các loại đồng đô đo lưu lương, nhiệt,…

-Hàng nhập khẩu chính hãng 100% trên dây tuyền hiện đại, sẵn kho, số lượng lớn.

-Đầy đủ kiểm định CO-CQ với các loại đồng hồ nhập khẩu, tem chống kiểm định viện đo lường quốc gia đối với các sản phẩm nội địa tại Việt Nam.

-Đổi trả sản phẩm trong vòng 1 tuần khi phát hiện lỗi nhà sản suất.

-Chiết khấu cao cho các dự án, công trình, đại lý khi mua số lượng sản phẩm lớn.

-Tư vấn 24/24h , hỗ trợ lắp đặt tại chân công trình.

-Giao hàng miễn phí khu vực Hà Nội, hỗ trợ vận chuyển giao hàng toàn quốc.
