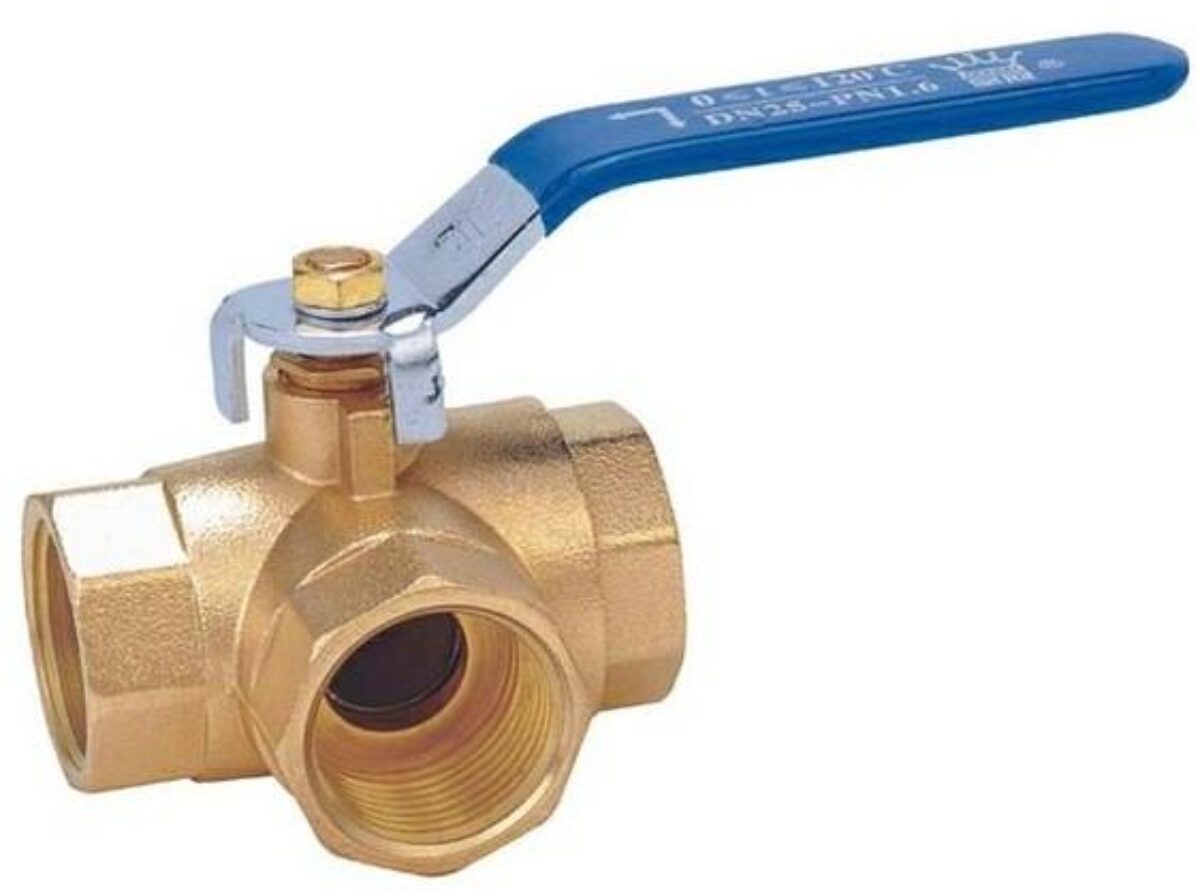

Van Nước 3 Ngã

   Van nước 3 ngã là thiết bị van nước có 3 cửa, trong đó gồm 1 cửa vào, 2 cửa ra. Chúng có thể được ứng dụng để đóng ngắt – chia nhánh dòng lưu chất, hay chuyển hướng dòng lưu chất tùy theo thiết kế thân van.  Van nước 3 ngã đã được ứng dụng rộng rãi do những tiện ích của nó đem lại như: tích hợp 2 van thành 1 van, giúp cho tiết kiệm thao tác, tiết kiệm không gian sử dụng và đặc biệt cũng tiết kiệm cả chi phí sử dụng nữa.

Thông số kỹ thuật van nước 3 ngã.

-Kích cỡ van: DN15 – DN200

-Chất liệu van: inox 201, inox 304, inox 316, gang, thép, nhựa, đồng

-Gioăng làm kín: EPDM, PTFE, thép, inox,...

-Kiểu lắp: nối ren, mặt bích

-Tiêu chuẩn bích: BS, Jis, ANSI, DIN

-Kiểu van: 3 ngã

-Dạng quả bi: L và T

-Dạng điều khiển: tay gạt, đầu điện, đầu khí nén

-Đầu điện: 24V, 220V

-Nhiệt độ làm việc: -10 độ C đến 300 độ C

-Áp lực làm việc: PN10, PN16, PN25

Cấu tạo, nguyên lý hoạt động.

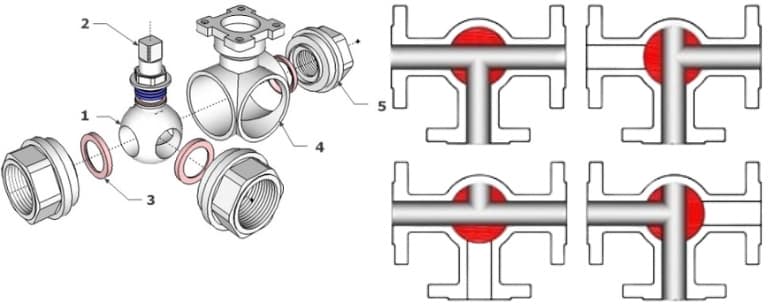

Cấu tạo.

-Thân van bi có dạng 3 ngã được làm từ chất liệu inox, gang, thép, nhựa và được kết nối với các hệ thống đường ống, thiết bị theo kiểu nối ren và lắp đặt mặt bích.

-Quả bi rỗng được làm bằng inox dạng trơn bóng với các lỗ rỗng thông nhau, giúp các lưu chất đi qua van và dễ dàng hoạt động trong thân van bi. Quả bi rỗng có 2 dạng chính dạn chữ L và dạng chữ T.

-Trục kết nối được làm bằng thép không ghỉ hoặc inox dùng để kết nối quả bi và đầu điều khiển giúp van van thực hiện quá trình đóng mở.

-Gioăng làm kín được làm bằng chất liệu cao su EPDM, PTFE(teflon) giúp các lưu chất không bị rò rỉ ra bên ngoài hệ thống, thiết bị.

-Bộ điều khiển truyền động có 3 dạng chính dạng tay gạt(điều khiển cơ) và dạng khí nén, đầu điện(điều khiển tự động)

Nguyên lý hoạt động.

  Van bi 3 ngã hoạt động dựa theo nguyên lý rất đơn giản dùng bộ truyền động để thực hiện quá trình đóng mở van. Khi mở van các lưu chất sẽ đi qua 2 ngã(L) và 1 ngã chặn lại, có thể vặn van về vị trí cũ để điều hướng. Tương tự với dạn van chữ T nhưng van chữ T có thể mở cả 3 hướng.

Hướng dẫn lắp đặt và cài đặt.

-Lựa chọn loại van bi 3 ngã có chất liệu sử dụng phù hợp với môi trường làm việc.

-Lựa chọn kích cỡ van bi 3 ngã và kiểu lắp đặt phù hợp với hệ thống.

-Đối với loại van bi 3 ngã ren thì kết nối với các hệ thống có ren, đối với hệ thống mặt bích thì bắt bulong kết nối và siết chặt.

-Đối với loại điều khiển khí nén cần kết nối với ống dẫn khí nén đến nguồn. Đối với van bi 3 ngã điều khiển điện thì kết nối với nguồn điện 24V, 220V hoặc nguồn điện sử dụng phù hợp với đầu điện.

-Tiến hành vận hành van bi 3 ngã nếu thấy van dùng ổn định đưa vào hoạt động, nếu hư hỏng thì lắp đặt lại.

Ưu điểm van nước 3 ngã.

-Chúng có thể bắt nối dòng chảy từ 2 đầu khác nhau tạo thành 1 dòng chảy hỗn hợp.

-Dòng chảy khi đi qua van bi 3 đầu nối có thể chuyển hướng đến một đích khác một cách dễ dàng.

-Đặc biệt chất liệu từ inox cao cấp cho phép thiết bị van là việc được ở trong đa dạng môi trường.

-Thiết kế kiểu nối lắp ren hoặc lắp bích giúp cho van dễ dàng được lắp đặt và không mất nhiều kì công.

-Quy trình kiểm soát dòng chảy luôn dễ dàng.

Ứng dụng.

-Trộn hoặc tách dòng hóa chất và nguyên liệu đi đến nhiều hướng khác nhau.

-Sử dụng được cho các hệ thống xả nước ở các khu dân cư và nhà máy xí nghiệp.

-Xuất hiện cho các ngành thực phẩm, chế biến thực phẩm vi sinh, thức ăn chăn nuôi gia súc.

Phân loại van nước 3 ngã.

Van inox lắp ren 3 ngã.

-Đây là kiểu kết nối có thiết kế ren ở các đầu nối, nhờ điều này mà việc lắp đặt được trở nên dễ dàng hơn. Bạn không cần phải sử dụng người có trình độ chuyên môn cũng có thể lắp đặt được.

-Tuy nhiên, van bi loại này thường không có các kích thước lớn. Bởi việc lắp đặt ở các đường ống lớn và áp lực lớn sẽ gây ra hiện tượng trờn ren. Các loại van bi 3 ngã lắp ren thường có các kích thước từ DN15 – DN65.

Van inox ba ngã lắp bích.

-Loại van bi 3 ngã lắp bích này thường mang các kích thước to hơn, tưg DN50 – DN300. Và chúng làm việc được ở trong các môi trường có áp lực và đường ống lớn.

-Đây là dòng van bi được lắp đặt vào các hệ thống nhờ các bulong và xiết chặt bằng các đai ốc. Van bi 3 ngã lắp bích có thể khắc phục được các hạn chế của van bi lắp ren.

Van inox phân loại theo bộ phận điều khiển.

-Xét theo bộ phận điều khiển, chúng ta có thể chia dòng van bi inox này thành 3 loại chính. Đó là van bi thiết kế tay gạt, van bi lắp điều khiển điện và van bi lắp đầu khí nén.
