Van Bi Tay Gạt DN50

  Van bi tay gạt DN50 là dòng van bi được sản xuất để lắp đặt cho hệ thống đường ống kích thước danh nghĩa DN50 tương đương kích cỡ hệ inch là 2’’ hay đường kính ngoài là 60mm hay phi 60. Đây là dòng van điều tiết hay kiểm soát dòng chảy lưu chất bằng cách xoay mở một quả cầu được đục lỗ xuyên tâm. Van có khả năng đóng mở nhanh và hoạt động ổn định, bền bỉ, tuổi thọ cao.

Thông số kỹ thuật van bi tay gạt dn50.

-Kích thước: DN50

-Chất liệu: Gang – Inox – Đồng – Thép

-Kiểu liên kết: Nối ren, nối bích

-Tiêu chuẩn mặt bích ASME 16.5/ JIS B2220/ DIN 2633

-Tiêu chuẩn ren: BSPT 1000 WOG / NPT ( tuỳ chọn)

-Áp suất hoạt động: PN16- 200PSI, PN63- 600PSI, 150 PSI- 200 PSI ( PN10- PN14)

-Nhiệt độ sử dụng: MAX 250 độ C.

Cấu tạo, nguyên lý hoạt động.

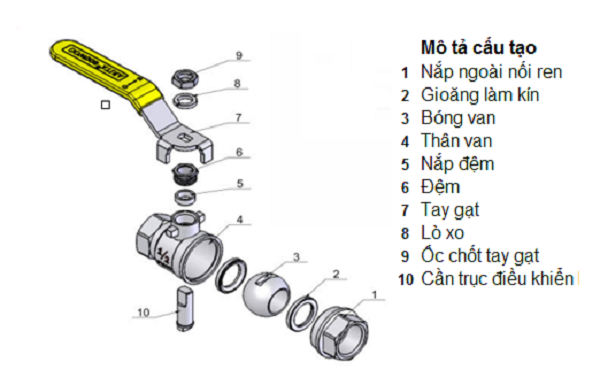

Cấu tạo.

-Thân van: đây là bộ phận được làm bằng các chất liệu như inox, gang, nhựa hay đồng. ngoài thân van còn có 2 dạng khác được sử dụng nhiều nhất như van 2 cửa, van 3 cửa nhằm thích hợp với từng vị trí điều tiết khác nhau.

-Tay gạt: làm nhiệm vụ điều khiển thao tác đóng mở van và được làm từ các chất liệu như thép không gỉ có bọc cao su bên ngoài để tạo độ êm cho người vận hành.

-Trục van: là một chi tiết kết nối dùng để truyền lực sang tay gạt của thiết bị nhằm tham gia điều khiển hoạt động vận hành của van. Cấu tạo của vật liệu này là hợp kim cứng nên có khả năng chống ăn mòn cực tốt.

-Bi van: được làm bằng thép không gỉ có hiệu quả chống ăn mòn tốt, đảm bảo độ cứng cao có khả năng chịu áp lực vận hành. Đây là bộ phận quan trọng có nhiệm vụ mở ra hay đóng vào để dòng chảy đi qua hay bị ngăn lại.

-Gioăng làm kín: thuộc kết nối giữa thân van và bi van nhằm tạo độ kín khi van đóng và không cho lưu chất chảy qua. Với những dòng lưu chất có đặc tính, nhiệt độ, áp suất khác nhau sẽ phù hợp với từng loại gioăng và kết cấu van khác nhau.

Nguyên lý hoạt động.

  Nguyên lý vận hành của van là khi dùng tay kẹp tay gạt một góc 90 độ thì trục van truyền mômen xoắn làm bi xoay theo một góc 90 độ đúng bằng góc quay tay gạt. Lúc này dòng chảy đạt tốc độ lớn nhất khi lỗ khoét của bi trùng với hướng dòng chảy của thiết bị. Ngược lại khi lỗ khoét của bi vuông góc với dòng  chảy là van ở trạng thái đóng hoàn toàn và dòng chảy được ngăn lại.

Hướng dẫn lắp đặt và cài đặt.

Bước 1: Chuẩn bị.

-Đảm bảo rằng van và các bộ phận kèm theo đều trong tình trạng hoàn hảo và không bị hỏng.

-Kiểm tra kỹ thuật lắp đặt và yêu cầu áp lực nước/khí của hệ thống của bạn.

Bước 2: Lắp đặt van bi.

-Xác định vị trí và đánh dấu các điểm cần lắp đặt van.

-Đảm bảo van được lắp đúng hướng dòng chảy của chất lỏng hoặc khí.

-Sử dụng phụ kiện và kỹ thuật lắp đặt đúng cách để đảm bảo kín đáo và chặn chặt.

Bước 3: Kiểm tra.

-Sau khi lắp đặt, kiểm tra kỹ lưỡng để đảm bảo không có rò rỉ hoặc lưu lượng không mong muốn.

Ưu điểm van bi tay gạt dn50.

-Khả năng kết nối dễ dàng và điều khiển thuận tiện bằng tay gạt nên bất cứ ai cũng có thể sử dụng được.

-Thao tác đóng mở van nhanh, không mất quá nhiều sức lực như các dòng van cổng hay dạng van bướm.

-Van bi tay gạt là sản phẩm có độ bền cao đảm bảo quá trình vận hành ổn định hạn chế các sự cố xuất hiện.

-Cấu tạo van bi đa dạng có thể đáp ứng được tất cả các môi trường làm việc của nhiều ngành công nghiệp hiện nay.

-Cấu trúc, vận hành van khá đơn giản nên quá trình bảo dưỡng, bảo trì hệ thống cũng dễ dàng hơn.

-Giá thành sản phẩm hợp lý nhằm đáp ứng được nhu cầu sử dụng của người vận hành.

-Ngoài ra các sản phẩm van bi đều có thể chịu được áp lực làm việc từ trung bình đến lớn, có thể vận hành tốt ngay cả khi thời gian dài không được đóng mở.

-Quá trình vận hành không có tiếng ồn nên thiết bị được sử dụng phổ biến trong mọi môi trường.

Phân loại van bi tay gạt dn50.

Van Bi Tay Gạt Inox.

-Toàn bộ thân của van bi được làm bằng inox 201, 304 hay 316 với khả năng chống ăn mòn, chống oxy hóa cao, đặc biệt có thể làm việc trong môi trường nhiệt độ cao.

Van Bi Tay Gạt Nhựa.

-Các loại nhựa cao cấp như UPVC, PVC có khả năng chống ăn mòn, chịu được lực va đập được sử dụng chế tạo van bi tốt nhất. Van bi nhựa tay gạt sử dụng hiệu quả với hệ thống nhiệt độ thấp với áp suất thấp nhưng lại có thể chịu được môi trường có tính ăn mòn hóa học cao.

Van Bi Tay Gạt Gang.

-Là một dạng van bi tay gạt được làm bằng chất liệu chính là gang, sử dụng trong môi trường nước sạch, hơi… Loại van này không sử dụng được trong điều kiện môi trường khắc nghiệt vì chất liệu dễ bị ăn mòn, bị gỉ sau một thời gian sử dụng.

Ứng dụng.

-Xử lý hóa chất: Van bi tay gạt được sử dụng để kiểm soát dòng chất lỏng hóa chất trong quá trình sản xuất, vận chuyển và lưu trữ.

-Xử lý nước và xử lý nước thải: Trong ngành xử lý nước và nước thải, van bi tay gạt được sử dụng để kiểm soát dòng nước và chất lỏng trong các quá trình xử lý và phân phối nước.

-Công nghệ thực phẩm và đồ uống: Van bi tay gạt được sử dụng để kiểm soát dòng chất lỏng trong quá trình sản xuất thực phẩm và đồ uống, đảm bảo tính an toàn và vệ sinh của sản phẩm.

-Hệ thống làm lạnh và điều hòa không khí: Trong hệ thống làm lạnh và điều hòa không khí, van bi tay gạt được sử dụng để kiểm soát dòng chất lỏng làm mát trong quá trình điều hòa.

-Công nghiệp sản xuất và chế tạo: Van bi tay gạt được sử dụng trong quá trình sản xuất, chế tạo và quản lý dòng chất lỏng trong các ngành công nghiệp khác nhau.

-Ứng dụng dân dụng: Van bi tay gạt cũng được sử dụng trong các ứng dụng dân dụng như hệ thống cấp nước, hệ thống xử lý nước thải gia đình, và hệ thống thoát nước.
