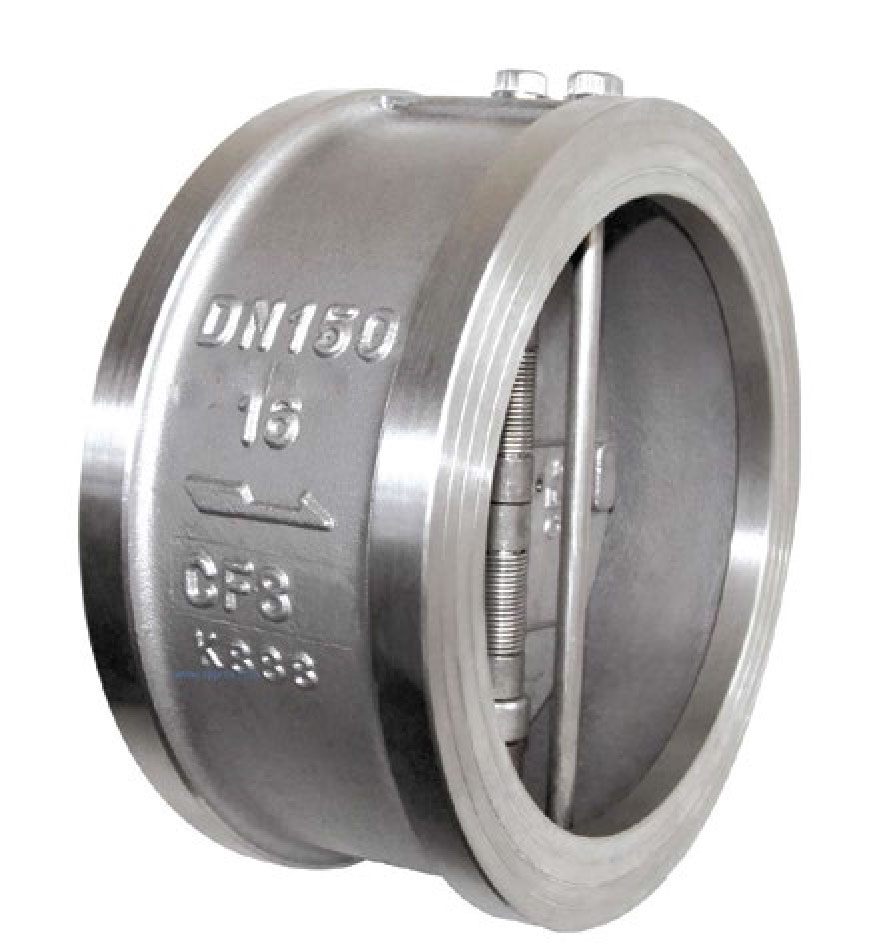

Van 1 Chiều Bướm Inox

  Van 1 chiều bướm inox được thiết kế chuyên sử dụng trong hệ thống ống dẫn chất lỏng hoặc lưu chất dạng khí, cho phép dòng chảy chất lưu thông theo một hướng cố định một chiều duy nhất. Van này hoạt động dựa trên nguyên lý cơ học, phụ thuộc vào áp lực dòng chảy tác động trực tiếp, từ đó kiểm soát việc đóng mở van hoặc chống dòng chảy có thể đi qua theo cả hai hướng.

Thông số kỹ thuật.

-Kích thước: DN50 – DN500

-Vật liệu thân : inox 201, inox 304, inox 316

-Áp lực làm việc: PN10, PN16, PN25

-Nhiệt độ chịu đựng của van: -20 – 250°C

-Đệm, gioăng làm kín: EPDM, PTFE

-Trục van bướm : inox

-Đĩa van : thép không gỉ

-Lò xo van: Thép không gỉ

-Môi trường làm việc: Nước, khí, dầu, hóa chất, môi chất ăn mòn, xăng,…

-Kiểu lắp đặt : kẹp bích

Cấu tạo, nguyên lý hoạt động.

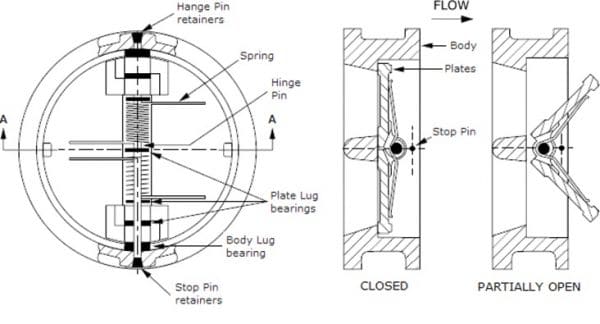

Cấu tạo.

-Thân van: Được sản xuất từ inox 201, inox 304, inox 316… có thiết kế hình tròn với một đĩa van hình cánh bướm, chúng có thiết kế chắc chắn, nhỏ gọn, khác với các dòng vên một chiều khác, van bướm sẽ được lắp đặt với hệ thống bằng phương thức kẹp wafer.

-Trục van: Được sản xuất từ thép hoặc inox, kết nối hai đầu của van lại với nhau và chia thân van thành hai nửa hình tròn bằng nhau, có khả năng chịu áp lực tương đối tốt,đồng thời là bộ phận cố định vị trí cho đĩa van.

-Đĩa van: Kết nối trực tiếp với trục van, có một bệ đỡ bằng lò xo ở phía sau, chúng có khả năng lật về phía sau một góc 90 độ theo áp lực dòng chảy lưu chất và lực đàn hồi của lò xo

-Lò xo: Được lắp đặt ở phía sau đĩa van, ở trong trạng thái bình thường chúng sẽ giữ cho hai cánh van nằm ở vị trí chắn lại cửa van.Tuy nhiên, khi có dòng lưu chất đi qua, chúng sẽ bị ép về phía sau để đóng mở van hiệu quả.

Nguyên lý hoạt động.

-Khi ở trạng thái bình thường, không có dòng lưu chất đi qua, lò xo ở phía sau sẽ giữ cho đĩa van ở vị trí chắn lại cửa van, lúc này van sẽ đóng.

-Khi bơm một lượng nước chất vào bên trong đường ống, áp lực từ dòng chảy sẽ tác động lên đĩa van và làm cho đĩa van bị lật về phía sau theo một góc 90 độ, ép chặt lại lò xo, chia thân văn thành hai phần bằng nhau để lưu chất có thể di chuyển qua dễ dàng.

-Khi ngắt kết nối dòng chảy, áp lực tác động lên đĩa van sẽ kết thúc, lúc này, lò xo phía sau đĩa van không còn chịu áp lực sẽ tự động bung ra theo lực đàn hồi của mình, đẩy đĩa van về phía trước chắn lại cửa van.

Hướng dẫn lắp đặt và cài đặt.

-Lắp đặt van 1 chiều đúng theo chiều đóng mở của đĩa van để van hoạt động đúng nhất.

-Khoảng cách của 2 mặt bích khi lắp đặt vừa đủ nhằm để lắp đặt van đúng cách nhất.

-Không dùng tấm lót giữa các mặt bích với van khi lắp đặt van vào hệ thống.

-Kích thước mặt bích và van phải đồng nhất với kích thước của van nhằm đảm bảo thuận lợi cho quy trình lắp đặt vào hệ thống.

-Van 1 chiều cánh bướm inox còn có thể lắp đặt linh động theo phương thẳng đứng hoặc theo phương nằm ngang tùy thuộc vào vị trí lắp đặt của van trong quá trình thiết kế.

Ưu điểm.

-Độ bền cao, van inox thường có độ bền gấp 4, 5 lần các loại van bướm thông thường

-Hoạt động ổn định trong các môi trường có nhiệt độ và áp suất cao

-Sử dụng được cho đa dạng các môi trường. Từ môi trường nước thông thường đến môi trường axit nồng độ cao

-Gioăng làm từ Teflon nên sử dụng được cho môi trường có nhiệt độ cao từ -20 ~ 220 độ C

-Chống ăn mòn, bền với thời tiết, môi trường

-Đa dạng về kích thước từ DN50 đến DN300

Ứng dụng.

-Ứng dụng trong hệ thống cấp nước

-Ứng dụng trong hệ thống xử lý nước thải

-Tại hệ thống HVAC (thông gió, làm mát, sưởi ấm, điều hòa không khí,…) và PCCC.

-Sử dụng trong công nghiệp hóa chất, thực phẩm, y tế,…

Tổng kho phân phối van 1 chiều bướm inox giá rẻ?

  Eriko chúng tôi là đơn vị nhập khẩu và phân phối các loại van công nghiệp van 1 chiều với nhiều năm kinh nghiệm trên thị trường. Những sản phẩm của chúng tôi luôn nhận được sự đánh giá cao, xuất hiện trong nhiều dự án, hệ thống lớn và có mặt trong nhiều hệ thống cấp thoát nước, hệ thống phòng cháy chữa cháy, hệ thống sản xuất thực phẩm, dược phẩm…

► Chế độ bảo hành.

-Thời gian : Bảo Hành 12 tháng theo chính sách nhà sản xuất

► Phương thức vận chuyển.

-Miễn phí vận chuyển trong vòng 20 km nội thành Hà Nội, hỗ trợ giao hàng toàn quốc.

► Ưu đãi.

-Công ty sẽ ưu đãi chiết khấu trên giá bán cho các cửa hàng, đại lý và đối tác lấy số lượng nhiều.

Liên hệ đặt hàng.

-Qúy khách hàng chuyển khoản vào tk cty, công ty sẽ giao hàng tận nơi cho quý khách hàng.

-Qúy khách hàng đến tận văn phòng cty lấy hàng.

Mọi chi tiết thắc mắc về sản phẩm hoặc tư vấn báo giá van 1 chiều bướm inox vui lòng liên hệ tới:
