Cấu Tạo Đồng Hồ Nước

20/02/2024

  Đồng hồ đo nước là một thiết bị được sử dụng trong môi trường nước để đo lượng nước đi qua trong một khoảng thời gian cụ thể. Chức năng chính của đồng hồ nước là giúp quản lý và kiểm soát lưu lượng nước được sử dụng một cách chính xác, đồng thời hỗ trợ trong việc buôn bán nước cho các đơn vị sử dụng. Đồng hồ nước được ứng dụng rộng rãi trong các khu công nghiệp, chung cư, và các hộ gia đình.

Phân loại đồng hồ đo nước.

Đồng hồ đo nước dạng cơ.

  Đồng hồ nước dạng cơ là thiết bị dùng để đo lường lượng nước đã sử dụng trong một khoảng thời gian nhất định. Khi nước chảy qua đồng hồ nước, nó làm quay một bộ lắp ghép bên trong, gọi là bộ đếm. Bộ đếm này sau đó ghi lại số lượng nước đã chảy qua, thường được đo bằng mét khối (m³). Người sử dụng có thể đọc số lượng nước đã sử dụng từ các chỉ số trên đồng hồ.

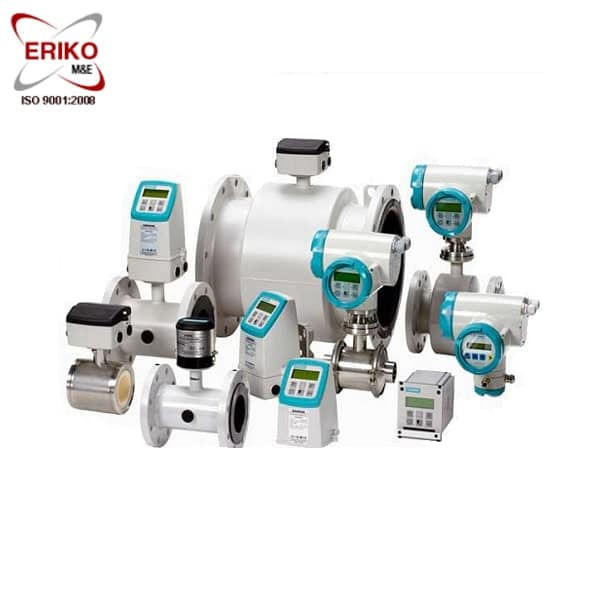

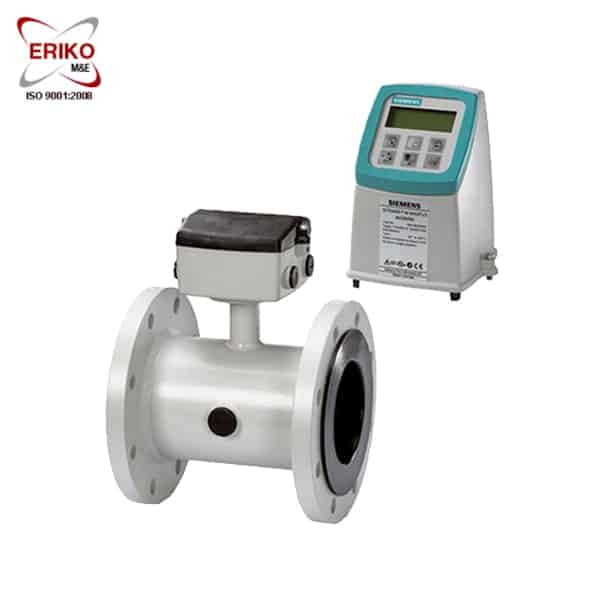

Đồng hồ nước dạng điện từ.

  Đồng hồ đo nước điện tử hay đồng hồ đo lưu lượng điện tử là thiết bị điện tử được sử dụng để đo lưu lượng bằng cảm biến điện từ, các thông số được hiển thị trên màn hình LED LCD 2 dòng với 16 kí tự, cập nhập đầy đủ các thông tin, dữ liệu đo trên màn hình. Hoạt động với nguồn điện 24V, 220V, 380V hoặc PIN dùng để đo lưu lượng nước trên hệ thống đi qua. Điểm đặc biệt đồng hồ đo nước điện tử được kết nối tín hiệu với phòng điều khiển từ xa, và kiểm soát lưu lượng nước thông qua các thiết bị thông minh như điện thoại, máy tính… Và được thiết kế với 2 dạng đồng hồ, đó là đồng hồ điện đo nước điện tử màn hình rời và đồng hồ điện tử màn hình liền.

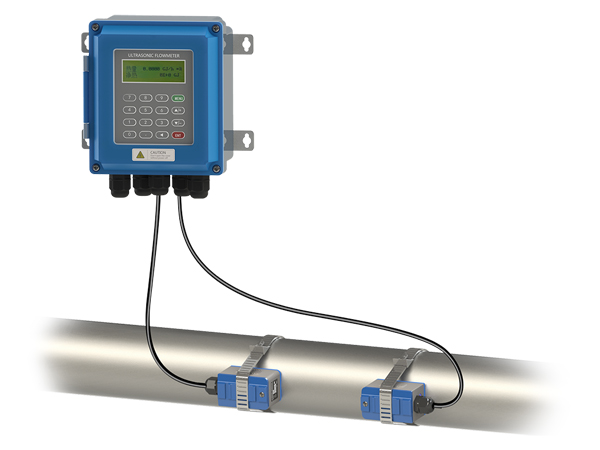

Đồng hồ nước dạng siêu âm.

  Đồng hồ nước dạng siêu âm là một loại thiết bị đo lường được sử dụng để đo lượng nước chảy qua ống dẫn bằng cách sử dụng sóng siêu âm. Thay vì sử dụng cơ cấu cơ học như đồng hồ nước truyền thống, đồng hồ nước dạng siêu âm sử dụng sóng siêu âm để đo tốc độ dòng chảy của nước trong ống.

  Các ứng dụng của đồng hồ nước dạng siêu âm thường là trong các hệ thống cung cấp nước và xử lý nước để đo lượng nước tiêu thụ, kiểm soát chất lượng nước và theo dõi lưu lượng nước.

Cấu tạo đồng hồ nước.

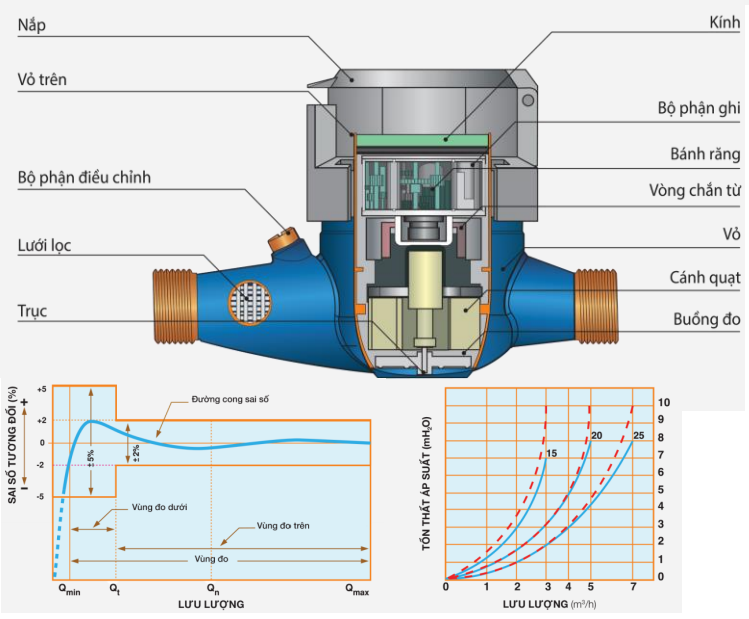

Đồng hồ nước dạng cơ.

-Thân vỏ đồng hồ : làm hợp kim loại đúc như gang, đồng, thép, inox. Cũng có một số loại có thân làm từ nhựa tổng hợp, độ bền khá cao. Thân đồng hồ là nơi tiếp xúc trực tiếp với nắng mưa và các điều kiện bên ngoài.

-Lớp sơn phủ epoxy được sơn bên ngoài thân. Có công dụng bảo vệ, chống bám dính, chống ăn mòn thân đồng hồ. Sơn xanh là dùng cho đồng hồ nước, lưu chất nhiệt độ thường. Màu đỏ là màu sơn phân biệt, chuyên dùng cho nước nóng.

-Cánh quạt : (tuabor) là nơi tiếp xúc và chịu ảnh hưởng trực tiếp của dòng chảy lưu chất. Tua bin cánh quạt làm từ nhựa tổng hợp, nhựa abs.

-Trục đồng hồ : hay còn gọi là trục chuyển động quay. Trục này làm bằng hợp kim kim loại, có thể là inox. Các loại đồng hồ nước giá rẻ thì trục có thể làm từ nhựa tổng hợp. Trục quay là nơi kết nối cánh quạt với bộ đếm. Gián tiếp điều khiển dãy số hiển thị trên mặt đồng hồ nước.

-Hệ thống bánh răng đếm chuyển động : Là các bánh răng kim loại, xếp chồng lên nhau. Các khớp bánh răng ăn liền với nhau. Một bánh răng quay làm cả hệ thống truyền động quay theo.

-Mặt đồng hồ : Chứa nhiều thông tin và dãy số hiển thị giá trị đo thể tích. Dãy số có thể hiển thị đơn vị đo thể tích là m3 và lít. Nó chỉ đơn giản là một dãy gồm 5 số, 6 số, 7 số hoặc 8 số tùy từng loại. Ngoài ra, mặt đồng hồ còn cho biết thông tin sản phẩm như nhãn hiệu. Áp lực hoạt động, tiêu chuẩn sản xuất, cấp độ đo, đơn vị đo lưu lượng…

-Nắp bảo vệ đồng hồ : Có thể là kính cường lực trong suốt gắn ngoài mặt hiển thị. Hoặc nắp nhựa, nắp kim loại gập mở bên ngoài.

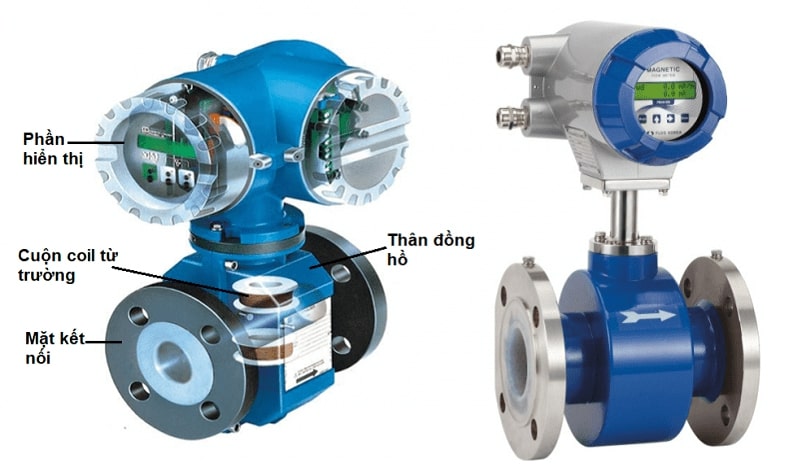

Đồng hồ nước dạng điện tử.

-Thân : làm từ inox hoặc thép carbon. Tuy nhiên, thân đồng hồ nước thường phổ biến làm từ thép hơn là inox. Như vậy, sẽ giảm bớt được giá thành và chi phí sản xuất thiết bị.

-Vỏ : Chế tạo từ hợp kim nhôm. Có ưu điểm là nhẹ, đẹp, chống bám, chống dính, chống ăn mòn, dễ vệ sinh.

-Cuộn dây điện từ : nối với 3 tiếp điểm điện. Cuộn dây điện từ nằm ở bên trong thân đồng hồ, bao bọc bởi thân và ống đo.

-Ống đo : Lòng ống rỗng, chỉ chứa 3 tiếp điểm nhỏ. Các tiếp điểm làm bằng inox 316, SUS 316L.

-Lớp lót : PTFE bọc kín lòng ống. Vừa có tác dụng làm kín vừa tránh lưu chất tiếp xúc với đồng hồ gây mòn thân.

-Bộ chuyển đổi tín hiệu điện Converter : là phần trên của thân đồng hồ. Với đồng hồ nước điện từ màn hình rời, bộ chuyển đổi sẽ liên kết trực tiếp với màn hình hiển thị.

-Màn hình hiển thị : là màn hình LCD thông minh, cho khả năng thống kê, đọc kết quả một cách liên tục. Màn hình này mang đến cho người dùng nhiều thông tin đo hơn sản phẩm đo truyền thống.

-Nút cài đặt : Nằm phía dưới màn hình LCD. Giúp người sử dụng điều chỉnh ngôn ngữ, đơn vị đo lưu lượng,…

-Mặt bảo vệ màn hình : Bọc ngoài màn hình. Nó là lớp nhựa cứng, trong suốt. Vừa hỗ trợ người dùng trong việc đọc giá trị, vừa tránh các tác nhân gây hại. Như nắng mưa, gió bụi, độ ẩm, va đập,…

-Dây tín hiệu : Liên kết thân và bộ chuyển đổi Converter. Dây này là nơi truyền tải bước sóng điện từ để xử lý.

-Bộ phận kết nối đồng hồ nước điện từ với đường ống : Là hai mặt bích được gắn ở hai bên thân đồng hồ. Ngay tại vị trí lối vào và lối ra của nước.

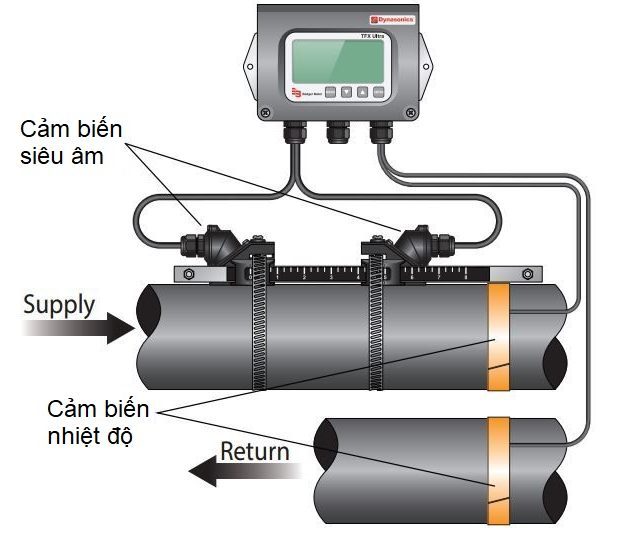

Đồng hồ nước có dạng siêu âm.

-Bộ phận phát sóng siêu âm : Đặt đặt bên trong đồng hồ đo. Chức năng của nó là tạo ra sóng siêu âm và phát đi qua ống nước. Lưu lượng nước tỉ lệ thuận với sóng được phát ra.

-Bộ phận thu sóng siêu âm – sóng đo : Đước đặt ở một vị trí cách xa bộ phát sóng. Đảm nhận nhiệm vụ nhận sóng từ bộ phát và lưu trữ lại thông tin về lưu lượng nước.

-Mạch xử lý : Là phần không thể thiếu của đồng hồ đo nước dạng sóng siêu âm. Đây là nơi ghi nhận dữ liệu từ bộ sóng thu, và thực hiện việc tính toán. Các phép tính hoàn toàn dựa trên tần số sóng siêu âm và thời gian truyền tải.

-Mặt hiển thị : dùng để hiển thị các thông số liên quan đến lưu lượng nước. Ví dụ như số mét khối (m3), tốc độ dòng chảy, thời gian đo,…

-Dây truyền tín hiệu về phòng điều khiển : Có thể là tích hợp đạng giao tiếp không dây. Cho phép truyền dữ liệu, giá trị đo thực tế của lưu lượng đến hệ thống quản lý từ xa.

Nguyên lý hoạt động.

Đồng hồ nước có dạng cơ.

  Nguyên lý hoạt động của đồng hồ đo nước dạng cơ là dựa vào áp lực của dòng chảy nước đi qua. Áp lực này làm chuyển động cánh quạt, từ đó truyền chuyển động đến chuỗi liên kết trục và bánh răng của hệ thống bộ đếm. Các chỉ số đo lưu lượng sẽ liên tục chuyển động không ngừng nếu có dòng chảy nước liên tục. Đây chính là nguyên lý hoạt động cơ bản của đồng hồ đo nước dạng cơ.

Đồng hồ nước có dạng điện từ.

 Đồng hồ đo nước điện tử, không có cánh quạt như dạng cơ. Thay vào đó, bộ cảm biến sẽ cảm nhận lưu lượng nước thông qua bước sóng điện từ. Bộ cảm biến này sẽ chuyển đổi lưu lượng thành số đo thể tích cơ bản và hiển thị trên màn hình LCD thông qua bộ phát sóng điện từ. Từ kết quả hiển thị trên màn hình, chúng ta có thể biết được lưu lượng nước đã đi qua trong một khoảng thời gian cố định.

Đồng hồ nước có dạng siêu âm.

  Đồng hồ đo lưu lượng dạng siêu âm áp dụng nguyên tắc đo chênh lệch thời gian: sau khi tín hiệu được truyền bởi một đầu dò đi qua thành ống, môi chất và phía bên kia của thành ống, nó sẽ được nhận bởi một đầu dò khác và đồng thời. Tín hiệu được truyền bởi đầu dò thứ hai cũng được nhận bởi đầu dò thứ nhất. Do ảnh hưởng của tốc độ dòng chảy trung bình, có sự chênh lệch thời gian Δt giữa hai.

  Nó có thể được chia thành các loại thiết bị đo siêu âm như phương pháp chênh lệch vận tốc lan truyền. Phương pháp Doppler. Phương pháp dịch chuyển chùm, phương pháp nhiễu và phương pháp tương quan.

  Đông hồ không tiếp xúc. thích hợp để đo chất lỏng không dễ tiếp xúc và quan sát. cũng như lưu lượng đường kính ống lớn. Nó có thể được liên kết với một thước đo mực nước để đo lưu lượng nước mở. Việc sử dụng tỷ lệ dòng siêu âm không cần lắp đặt các bộ phận đo lường trong chất lỏng. Do đó nó sẽ không thay đổi trạng thái dòng chảy. Của chất lỏng và không tạo ra lực cản bổ sung.

Các lỗi thường gặp và cách khắc phục.

Đồng hồ nước bị lỗi quay ngược.

  Đây là lỗi mà đồng hồ nước quay không đúng với chiều đã quy định. Lỗi này xảy ra thường do sai cách lắp đặt. Chủ yếu là do lắp sai chiều và lắp xa nguồn cấp nước.

Lắp sai chiều.

  Trên mỗi đồng hồ đo nước có khắc nổi một mũi tên. Khi lắp, phải lắp đặt đồng hồ nước theo chiều mũi tên trùng với chiều dòng chảy. Khi lắp ngược hướng của mũi tên trên đồng hồ với hướng chảy của dòng nước trong ống sẽ khiến đồng hồ nước bị lỗi, sai số, thậm chí không hoạt động.

Lắp đặt xa nguồn cấp nước.

  Lỗi đồng hồ nước này hay xảy ra tại các khu cung cư, nhà cao tầng, đường ống nước ở xa. Điều này làm sinh ra  luồng khí ở các đoạn nối chữ U, L, trong đường ống của nhà máy cấp nước. Khi van xả khí không xử lý hết mà xả nước chảy trong đường ống thì luồng khí sẽ được đẩy cùng nước qua đồng hồ. Đến khi ngừng xả nước thì chênh áp nên luồng khí hay luồng nước bị dội ngược lại làm cánh quạt quay.

Đồng hồ đo nước bị lỗi quay nhanh.

  Nhu cầu sử dụng nước vẫn như tháng trước, nhưng tháng này hóa đơn nước tăng phi mã. Không rò rỉ đường ống, thì có lẽ đồng hồ nước lại làm việc nhanh hơn rồi. Đồng hồ nước quay nhanh hơn bình thường có thể do đồng hồ bị hư hỏng trục quay, mòn bánh răng. Nhiều khi, nó còn do đồng hồ nước quá thời gian sử dụng, hết hạn kiểm định.

  Để khắc phục sự cố này, trước tiên bạn cần kiểm tra lại hết đường ống nước trong nhà. Hãy chắc chắn đường ống không vị rò rỉ hay hỏng van phao nước. Nếu mọi thiết bị bình thường, hãy tiến hành kiểm tra đồng hồ nước. Nếu là đồng hồ của đơn vị cấp nước thì không tự ý tháo, ráp đồng hồ nước mà phải nhờ cán bộ bên đơn vị cấp nước can thiệp.
