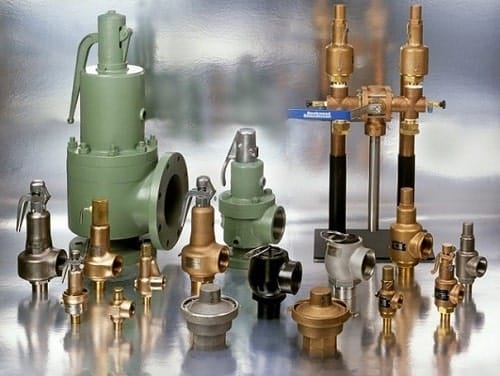

Van An Toàn Áp Suất

  Van an toàn áp suất là thiết bị bảo vệ các hệ thống đường ống đường dẫn lưu chất nằm sau van ( valve ) có vai trò ổn định áp lực và áp suất nằm ở mức cố định. Có thể nói van an toàn là van bảo vệ an toàn cho hệ thống đường ống, nếu mức áp lực vượt quá giới hạn cố định thì van sẽ hoạt động xả (giảm) giúp hệ thống được ổn định.

Thông số kỹ thuật van an toàn áp suất.

-Kích cỡ: DN15 – DN2000

-Vật liệu thân: Inox, gang, thép, đồng

-Vật liệu đĩa: Thép không gỉ

-Vật liệu gioăng: EPDM, PTFE

-Áp lực bar: 10bar, 16bar, 20bar, 25bar, 40bar, 100bar

-Áp cài đặt: 1 – 10kg/cm2 – 100kg

-Nhiệt độ: - 5 độ C ~ 450 độ C

-Kết nối: Mặt bích, Ren trong

-Sử dụng: Nước, dầu, khí, gas, hơi

-Xuất xứ: Korea, Taiwan, China, Japan, Malaysia, Eu

Cấu tạo, nguyên lý hoạt động.

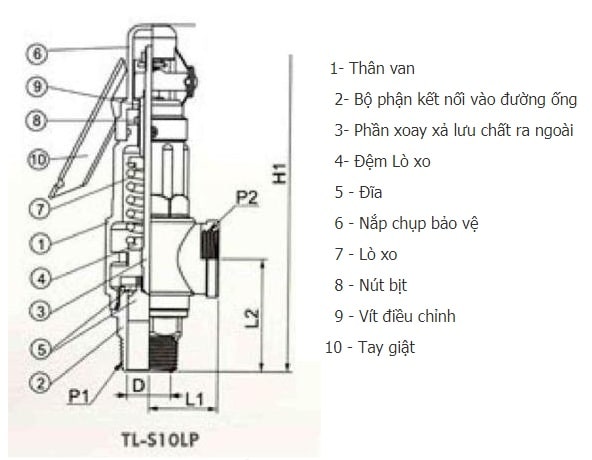

Cấu tạo.

-Thân van : Thường được làm từ chất liệu đồng, tuy nhiên, các nhà sản xuất đã mở rộng phạm vi sử dụng các chất liệu như inox, thép, và hợp kim để đáp ứng các yêu cầu đặc biệt của các môi trường khác nhau.

-Bộ phận kết nối : Có thể được thiết kế dưới dạng lắp ren hoặc mặt bích, và thường được đúc liền với thân van để tạo ra sự kết nối vững chắc khi sử dụng.

-Vít điều chỉnh : Được làm từ chất liệu inox và có chức năng điều chỉnh lượng áp lực đầu vào của van.

-Bộ phận xả : Có nhiệm vụ xả dòng chất lỏng ra bên ngoài khi áp suất vượt quá giá trị đặt trước.

-Tay giật : Có sẵn trên một số loại van sử dụng trong môi trường hơi khí, trong khi các loại van không có tay giật thường được sử dụng trong môi trường chất lỏng và nước.

-Đĩa van : Được chế tạo từ đồng hoặc inox. Khi áp suất cao, đĩa van sẽ được nâng lên bởi lực của lò xo để xả dòng chất lưu. Khi áp suất thấp, lực của lò xo sẽ ép đĩa van đóng lại vị trí ban đầu.

-Lò xo : Được chế tạo từ chất liệu inox 304, giúp chống ăn mòn và có tính đàn hồi tuyệt vời.

-Nắp bảo vệ : Có vai trò bảo vệ các bộ phận bên trong khỏi những yếu tố gây hư hỏng từ môi trường bên ngoài.

-Đệm lò xo : Được sử dụng để đảm bảo van đóng kín khi không được sử dụng.

-Trục van : Thường được chế tạo từ vật liệu inox, mang tính chất bền vững và là điểm kết nối với tay gạt và đĩa van.

Nguyên lý hoạt động.

  Khi áp suất từ bên dưới đĩa van thắng được lực lò xo sẽ khiến đĩa van mở ra. Sau khi đĩa mở, hơi sẽ tác động lên vòng kẹp đĩa giúp van mở nhanh hơn do lực bật lại của vòng điều chỉnh thấp hơn.

  Khi đĩa van di chuyển lên, hơi nước nằm trên vòng điều chỉnh phía trên, làm cho hướng xả có xu hướng thẳng đứng xuống dưới. Lực phản ứng được tạo ra khi hơi thoát ra đẩy đĩa van lên và giữ cho đĩa van ở một phạm vi áp suất nhất định ở độ cao nâng đủ. Khi mở van, hơi nước được xả liên tục và áp suất hơi trong hệ thống giảm dần. Lúc này, lực lò xo sẽ ​​khắc phục áp suất hơi trên đĩa van và lực phản ứng của hơi xả, do đó đóng van.

Hướng dẫn lắp đặt và cài đặt.

-Trước khi lắp đặt, kiểm tra kỹ lưỡng van để đảm bảo không có hỏng hóc hoặc sự cố nào.

-Kiểm tra kỹ lưỡng các bộ phận của van như lò xo, chốt kín, và cơ chế kích hoạt để đảm bảo chúng hoạt động chính xác.

-Sử dụng các công cụ phù hợp để mở ống dẫn ở vị trí lắp đặt.

-Sử dụng keo dán hoặc vật liệu kín để đảm bảo kín đáo và chắc chắn khi lắp đặt van.

-Đảm bảo rằng van được lắp đúng hướng theo các hướng dẫn của nhà sản xuất để đảm bảo hoạt động hiệu quả.

-Kết nối van với các ống dẫn bằng cách sử dụng đầu nối và phụ kiện phù hợp.

-Sử dụng kỹ thuật và công cụ phù hợp để đảm bảo kết nối chặt chẽ và không bị rò rỉ.

-Sau khi lắp đặt xong, tiến hành kiểm tra kỹ lưỡng bằng cách áp dụng áp suất và kiểm tra hoạt động của van.

Các lỗi thường gặp và cách khắc phục.

Lắp đặt không đúng vị trí:

-Lắp đặt van ở vị trí không phù hợp trên đường ống có thể ảnh hưởng đến hoạt động của nó. Điều này có thể làm giảm khả năng đáp ứng của van trong trường hợp cần thiết.

Kết nối không chặt chẽ:

-Việc kết nối không đúng cách hoặc sử dụng vật liệu kém chất lượng có thể dẫn đến rò rỉ, làm giảm hiệu suất và gây ra nguy cơ về an toàn.

Lắp đặt ngược chiều:

-Lắp đặt van theo hướng ngược chiều so với hướng dòng chảy của chất lỏng hoặc khí có thể làm giảm hiệu suất của van và gây ra sự cản trở không mong muốn trong hệ thống.

Sử dụng van không đúng cho ứng dụng cụ thể:

-Sử dụng van không phù hợp cho áp suất hoặc dòng chảy cụ thể của hệ thống có thể dẫn đến sự cố hoặc hỏng hóc nhanh chóng.

Thiếu kiểm tra hoặc điều chỉnh:

-Không kiểm tra kỹ lưỡng hoặc điều chỉnh van sau khi lắp đặt có thể dẫn đến hoạt động không chính xác hoặc không đáng tin cậy.

Bảo dưỡng không định kỳ:

-Bỏ qua việc bảo dưỡng định kỳ có thể làm giảm tuổi thọ và hiệu suất của van, đồng thời tăng nguy cơ về sự cố và tai nạn.

Ưu điểm van an toàn áp suất.

-Bảo vệ đường ống – giảm áp lực tác động lên thành ống

-Hoạt động bình thường khi có sự cố hay mất điện

-Tốc độ mở van nhanh – giảm áp nhanh

-Bảo vệ thiết bị trước và sau đường ống

-Hoạt động chính xác

-Ít phải bảo trì

-Tạo sự an tâm cho hệ thống tự động

Ứng dụng.

-Van sử dụng trong các hệ thống nước sạch, nước thải...

-Van sử dụng trong các hệ thống PCCC

-Van ứng dụng trong các hệ thống máy bơm nước

-Van sử dụng trong các hệ thống lò hơi, nồi hơi

-Van sử dụng trong sản xuất điện bằng hơi nước
