Cấu Tạo Van Bi

20/02/2024

Van bi là gì?

  Van bi có tên tiếng anh là Ball valve một dạng thiết bị sử dụng viên bi kim loại rỗng có lổ xuyên tâm, dùng để điều tiết lưu chất đi qua cửa van. Quả bóng rỗng, đục lỗ và xoay vòng để kiểm soát dòng chảy qua nó. van được mở khi lỗ của quả bóng trùng với chiều của thân và đóng lại khi nó được xoay 90 độ bằng van tay cầm. Tay cầm nằm thẳng với đường ống khi mở, và vuông góc với đường ống khi đóng nên dễ dàng nhận biết về tình trạng đóng mở của van.

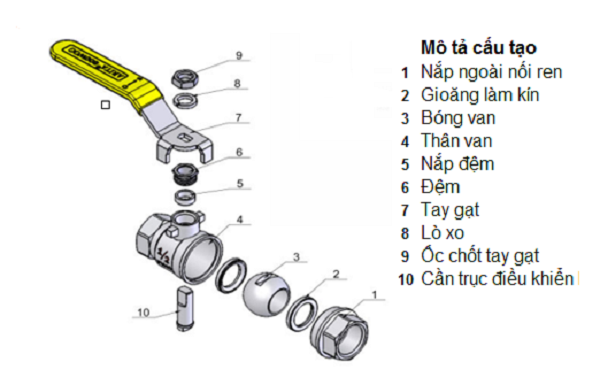

Cấu tạo cơ bản của van bi.

-Thân van: thường được chế tạo từ đồng, inox, gang, thép… Là bộ phận chính để lắp ghép các thành thần chi tiết cấu thành nên van bi.

-Bi van (đĩa van): có hình cầu và được đục lỗ xuyên tâm, thường được làm từ thép không gỉ có độ cứng cao và độ ăn mòn thấp. Là chi tiết chính trong việc đóng mở van. Bi được cố định bởi gioăng làm kín và trục.

-Trục của van: là bộ phận kết nối và truyền lực từ tay gạt, tay quay (vô lăng), bộ phận chuyền động tới bi. Trục van được làm từ hợp kim cứng ít bị ăn mòn.

-Giăng làm kín: bao gồm các giăng làm kín cho trục van, bi van các giang làm kín này được chế tạo từ teflong (PTFE) hoặc cao su chịu lực hoặc các vật liệu mềm. Có tác dụng làm kín các chi tiết cấu thành nên van

-Tay gạt: là chi tiết dùng để thao tác đóng, mở van, được chế tạo bằng thép hoặc gang. Tay gạt có thể thay thế bằng hộp số và vô lăng ( tay quay) khi sử dụng van trong các đường ống có kích thước và áp suất lớn, bộ chuyền động bằng khí nén (bộ điều khiển khí nen), bộ chuyền động bằng điện ( bộ điều khiển điện) khi sử dụng trong các hệ thống tự động hóa.

Nguyên lý hoạt động của van bi.

  Van bi có nguyên lý hoạt động khá đơn giản, đối với loại tay gạt chỉ cần gạt tay gạt từ phải qua trái làm quay trục đồng thời quả bi theo van mở, và ngược lại gạt tay gạt về vị trí ban đầu van đóng(có thể đóng mở theo nhiều góc độ tùy vào mong muốn của người vận hành). Ngoài ra, van có thể sử dụng bộ điều khiển tự động như bộ điều khiển khí nén và bộ điều khiển điện để giúp người vận hành dễ dàng điều khiển(đỡ tốn sức người) cũng như kiểm soát quá trình vận hành hệ thống...

   Đối với van bi điều khiển khí nén sử dụng đầu khí nén để đóng mở van, cấp khí nén vào trong đầu khí nén, khí nén tác động lên piston khiến piston chuyển động và làm quả mở. Đối với van bi điều khiển điện sử dụng đầu điều khiển điện 24V, 220V để giúp quả bi đóng mở tự động, cứ mỗi khi hoạt động hết hành trình bộ điện sẽ tự động đóng lại.

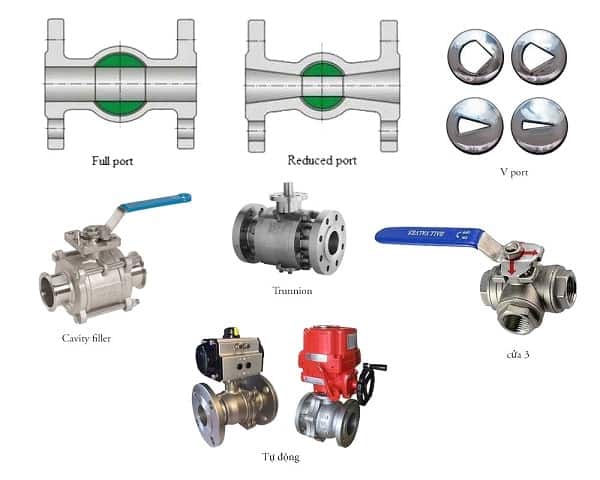

Phân loại theo cấu tạo.

Dạng Full port.

  Dạng này lỗ của viên bi có đường kính bằng đường kính của ống, dẫn đến lực ma sát giữa lưu chất và van là nhỏ nhất, không bị tụt áp đường ống, không ảnh hưởng đến dòng chảy. Nhưng thiết kế van lớn và đắt tiền hơn, van được sử dụng khi cần lưu lượng dòng chảy lớn nhất. Ví dụ trong trường hợp dùng áp lực cao và lưu lượng lớn để nạo vét, làm sạch đường ống.

Dạng Reduced port.

  Dạng này lỗ của viên bi có đường kính nhỏ hơn đường kính của ống. Trường hợp này lưu lượng của dòng chảy giảm, vận tốc của dòng chảy tăng.

  Khi Van bi dạng Reduced port ở trạng thái mở, viên bi trong Van bi xoay để tạo ra một lỗ thông qua viên bi nhỏ hơn đường kính của ống. Điều này gây ra hạn chế cho dòng chảy và tăng áp suất trong hệ thống. Do đó, Van bi dạng Reduced port thường được sử dụng trong các ứng dụng không yêu cầu dòng chảy lớn hoặc không quá quan trọng áp lực trên đường ống

Dạng V port.

  Lỗ của viên bi có hình chữ “V”. Điều này cho phép van đóng mở một cách có kiểm soát hơn và phù hợp với đặc trưng của dòng chảy tuyến tính. Có thể dùng làm van điều tiết lưu lượng nhưng độ chính xác không cao như van cân bằng, van cầu và van tiết lưu.

  Khi Van bi dạng V port ở trạng thái mở, viên bi xoay để các cạnh của khe hình V tương đồng hoặc tạo thành một góc nhỏ. Điều này cho phép điều chỉnh dòng chảy bằng cách thay đổi diện tích lỗ thông qua của viên bi. Điều này có nghĩa là Van dạng V port có khả năng điều chỉnh dòng chảy chính xác hơn so với dạng Full port hoặc Reduced port.

Dạng Cavity filler.

  Là dạng van được thiết kế đặc biệt, khi van đóng hoàn toàn thì sẽ không để lại lưu chất trong lỗ của viên bi, làm giảm rủi ro hư hỏng do chất lỏng bị đóng băng và làm nứt bi. Loại này trên thị trường Việt Nam rất ít gặp.

  Mục đích chính của việc sử dụng dạng Cavity filler là ngăn chặn chất lỏng hoặc khí xâm nhập vào hố của viên bi trong trường hợp bi van hỏng hoặc chưa hoàn toàn đóng kín. Khi van đóng, chất lấp hố được nén và tạo ra một lớp kín, ngăn chặn dòng chảy của chất qua hố của viên bi.

Dạng Trunnion.

  Bình thường van bi chỉ có một chốt trên (vừa là trục, vừa là chốt) ở dạng này van có thêm một chốt dưới nhằm cố định viên bi tốt hơn, Thường được dùng trong đường ống có áp xuất và kích thước lớn.

  Cấu trúc của Van dạng Trunnion cho phép viên bi xoay giữa các trụ và dừng ở vị trí mở hoặc đóng. Trong khi viên bi xoay, các trụ giữ chặt viên bi và đảm bảo sự ổn định của nó. Điều này giúp tránh tình trạng viên bi bị mất cân bằng hoặc mất kiểm soát trong quá trình hoạt động.

Dạng nhiều cửa (nhiều ngả).

  Là loại van có nhiều ngả (cửa) và phục vụ cho các mục đích phân chia, đổi hướng dòng chảy, Van bi ba ngả là loại van phổ biến nhất hiện nay. Có hai loại van bi ba ngả là loại chữ “T” và loại chữ “L”. Nhìn hình dạng bên ngoài của hai loại này là như nhau, nó chỉ khác nhau ở cấu tạo bên trong bi van mà thôi. Cấu trúc của Van bi ba ngã cho phép dòng chảy đi qua một trong ba lỗ thông qua tùy thuộc vào vị trí của viên bi. Viên bi có thể xoay để kết nối các đường ống theo các cấu hình khác nhau, bao gồm đường thẳng, chuyển hướng hoặc ngắn kết hợp chúng.

Ưu điểm.

-Van bi có cấu tạo gồm nhiều loại phù hợp lắp đặt với nhiều hệ thống khác nhau

-Van bi có kích thước đa dạng, được làm từ các chất liệu bền bỉ giúp làm việc phù hợp với nhiều môi trường như nước, khí hơi, ăn mòn,…

-Van bi có thiết kế đơn giản, giúp người vận hành dễ dàng lắp đặt và sử dụng

-Van bi được điều khiển tự động nếu sử dụng bộ điều khiển khí nén, bộ điều khiển điện

-Van bi có giá thành rẻ, hàng chính hãng, chất lượng, bảo hành 12 tháng.

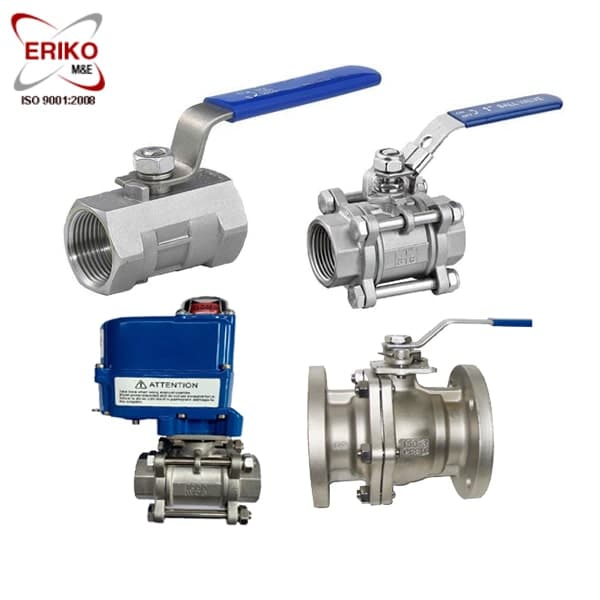

Báo Giá Van Bi.
