Cách Đấu Điện Rơ Le Áp Suất Kép

21/02/2024

 Rơ le áp suất kép được thiết kế theo kiểu 2 ngưỡng áp suất cao và áp suất thấp được sử dụng trong hệ thống lạnh công nghiệp và hệ thống điều hòa không khí sử dụng môi chất lạnh, giúp ngắt điện cho máy nén lạnh khi áp suất cao vượt quá mức cho phép và áp suất thấp hạ xuống dưới mức cho phép.

Cấu tạo, nguyên lý hoạt động.

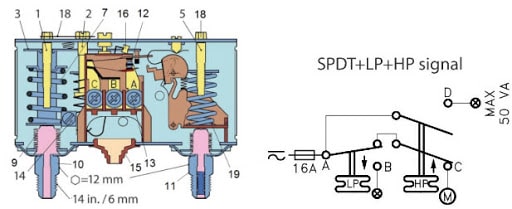

Cấu tạo.

-Hộp giãn nở

-Lò xo

-Vít

-Đầu nối

-Tay đòn

-Đường nối dây điện

-Tiếp điểm

Điểm khác biệt ở cấu tạo relay áp suất kép là có 2 ngưỡng. Nghĩa là gồm 2 cổng đầu nối, thay vì 1 cổng giống như công tắc áp suất đơn.

Nguyên lý hoạt động.

 Công tắc áp lực thực hiện kích hoạt cơ chế hoạt động bằng cách sử dụng áp suất của chất chứa bên trong bồn hoặc thùng chứa, sau đó thực hiện chuyển mạch đóng/mở thiết bị đã kết nối từ ban đầu bằng cách kích hoạt 2 tiếp điểm bên trong.

 Khi áp suất cao đi vào cổng áp lực, dưới tác động này nó sẽ làm cho màng ngăn bị uốn cong và đẩy tấm áp lực lên. Khi lực áp suất tác động lên tấm màng đủ lớn để có thể nén lò xo thì tấm áp lực sẽ có hiện tượng tăng lên. Lực càng lớn sẽ làm tấm áp lực tăng theo đến khi các tiếp điểm được kết nối với nhau. Lúc này, mạch điện sẽ được đóng lại, nguồn điện 24v hoặc 220v sẽ được cung cấp cho mạch điện.

Đặc điểm của công tắc áp suất kép.

-Sử dụng tốt với các ứng dụng có áp suất cao và thấp như một bộ điều chỉnh áp suất.

-Công tắc áp suất HS có nhiều dãy thang đo, cung cấp cho nhiều ứng dụng khác nhau.

-Tính an toàn cao, có khả năng tự cắt khi sự cố xảy ra.

-Công tắc áp lực dễ dàng lắp đặt ở nhiều kiểu mỗi trường làm việc.

-Giá thành công tắc áp lực tại Việt Nam tương đối cạnh tranh và dễ dàng sỡ hữu sản phẩm tốt bền.

-Đo áp lực, áp suất nước trong các hệ thống phòng cháy chữa cháy, hệ thống cấp nước cho tòa nhà cao tầng.

-Kích hoạt các máy bơm khi nhu cầu sử dụng ở đầu ra tăng, đồng thời áp lực của hệ thống giảm dần đến mức min.

-Công tắc áp lực  được dùng kiểm tra và phát hiện sự thay đổi (tăng hoặc giảm) của áp suất trong hệ thống với hệ đầu phun tự động.

Cách đấu điện công tắc áp suất kép.

-Công tắc áp suất kép gồm có công tắc áp suất cao và công tắc áp suất thấp. Nó được tổ hợp chung lại trong một vỏ thực hiện và mang chức năng của cả hai công tắc áp suất, ngắt điện cho máy nén lạnh. Khi mà áp suất cao vượt quá mức cho phép và áp suất thấp hạ xuống dưới mức cho phép.

-Với việc đóng điện lại cho máy nén khi áp suất cao giảm xuống. Và áp suất thấp tăng lên trong phạm vi an toàn, thì nó cũng được thực hiện tư động. Bằng tay với nút nhấn reset ngoài hoặc bằng tay với tay đòn reset phía trong vỏ như đã mô tả ở trên.

-Thiết bị được sản xuất cho cả môi chất freon và amoniac. Sơ đồ nguyên lý cấu tạo và làm việc của chúng là giống nhau. Với kết cấu của công tắc áp suất amoniac. Cái này nó đảm bảo độ bền vững chống ăn mòn và làm việc an toàn trong các phòng, vì nó dễ gây nổ.

-Lưu ý khi đấu dây công tắc: các loại công tắc áp suất thì cần lưu ý ống nối từ ống hút hoặc ống đẩy vào công tắc áp suất. Nên ở vị trí phía trên ống để ngăn dầu lọt vào hộp xếp. Vì vậy mà để dầu lọt vào hộp xếp lâu ngày, sẽ khiến cho cái hộp xếp bị bó và không hoạt động được một cách hoàn hảo. Hơn nữa, nó cũng đảm bảo cho các tiếp điểm được làm việc bình thường.

Cách lắp đặt công tắc áp suất.

-Chọn vị trí lắp đặt: Chọn vị trí lắp đặt phù hợp trên đường ống áp suất của hệ thống, đảm bảo rằng công tắc có thể đo áp suất đúng với yêu cầu của hệ thống.

-Chuẩn bị ống kết nối: Sử dụng các ống kết nối phù hợp với công tắc và hệ thống. Đảm bảo rằng ống kết nối đã được cắt ngắn đúng độ dài và đã được làm sạch để tránh các cặn bẩn ảnh hưởng đến hiệu suất của hệ thống.

-Lắp đặt công tắc: Sau khi đã chuẩn bị ống kết nối, hãy lắp đặt công tắc  vào chúng. Vặn chặt các mặt bích hoặc ren để đảm bảo rằng không có rò rỉ.

-Kết nối điện: Nối dây nguồn và dây tín hiệu từ công tắc đến bảng điều khiển hoặc thiết bị khác của hệ thống.

-Kiểm tra: Sau khi lắp đặt xong, hãy kiểm tra xem công tắc hoạt động đúng cách. Áp suất trong hệ thống có thể được điều chỉnh để đảm bảo rằng rơ le áp suất hoạt động đúng cách.
