Đồng hồ đo lưu lượng hóa chất thuộc dòng đồng hồ đo nước, được sản xuất để chuyên dùng cho các loại chất lỏng hoặc hơi nóng có chứa lưu chất ăn mòn như axit sunphuric, axit clohydric, dung dịch, bazo, kiềm hoặc nước biển,...
Đồng hồ sử dụng các cảm biến điện từ hoặc cánh quạt turbine giúp thu thập dữ liệu và truyền thông tin qua màn hình LCD được gắn liền với thân đồng hồ hoặc dạng màn hình rời, giúp người sử dụng nhận biết được các thông số cần thiết như lưu lượng tổng, lưu lượng tức thời hay tốc độ của dòng chảy lưu chất bên trong hệ thống một cách dễ dàng.
Thông số kỹ thuật đồng hồ đo lưu lượng hóa chất.
-Dải kích thước đồng hồ: DN15 - DN500
-Chất liệu sản xuất: Inox 304, inox 316, Teflon (PTFE)
-Tiếp điểm cảm ứng: SUS316
-Dạng màn hình: Màn hình liền, màn hình rời
-Kiểu đo: Cảm biến từ, Turbine (cánh quạt)
-Điện áp sử dụng: 24V - 220V
-Tín hiệu In - Out: 4 - 20mA
-Tiêu chuẩn chống thấm nước: IP67
-Nhiệt độ làm việc: -5 đến 165 độ C
-Áp lực trung bình: 10Bar, 16Bar, 25Bar
-Kết nối đường ống: Mặt bích
-Tiêu chuẩn mặt bích: JIS, ANSI, DIN, BS
-Môi trường hoạt động: Hóa chất, dung dịch, axit, bazo, nước biển
-Xuất xứ: Hàn Quốc, Đài Loan, Nhật Bản, Malaysia
Cấu tạo, nguyên lý hoạt động.

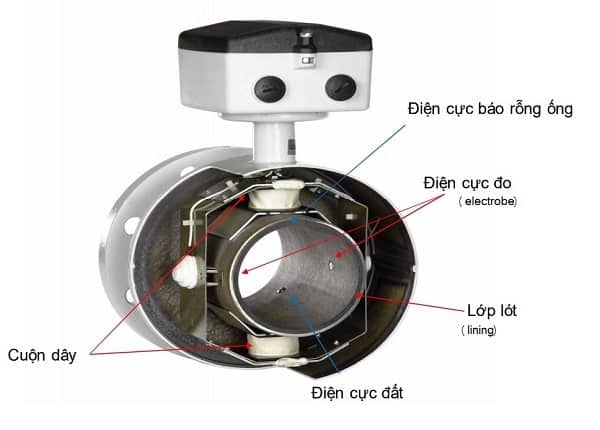

Cấu tạo.
-Hệ thống mạch từ: Đây là bộ phận chính giúp tạo ra từ trường. Mạch điện từ được nhận biết thông qua bộ phân nam châm, có khả năng chống lại độ nhiễu bởi từ trường xoay chiều
-Đường ống thông: Hay còn gọi là ống đo, chức năng chính là cho phép chất lỏng đã được thử nghiệm đi qua. Ống đo được làm từ các chất liệu có độ dẫn điện, dẫn nhiệt và có độ bền cơ học cao
-Thân đồng hồ: Được làm hoàn toàn từ chất liệu inox cao cấp, là bộ phận bên ngoài của cuộn dây kích từ nhằm bảo vệ các thiết bị bên trong không bị hư hỏng do các lực tác động từ bên ngoài
-Tiếp điểm cảm ứng: Chức năng chính là truyền tín hiệu đo được đến bộ điều khiển, cho ra các thông số chính xác nhất. Vị trí lắp đặt ở phía trên của đường ống, nhằm ngăn chặn các cặn bẩn có thể tích tụ tại tiếp điểm làm ảnh hưởng đến độ chính xác và kết quả đo của thiết bị
-Lớp lót: Được làm từ chất liệu PTFE (Teflon) hoặc FEP, được đặt bên trong thân đồng hồ, có khả năng cách điện cũng như chống ăn mòn tuyệt đối. Đây là bộ phận tiếp xúc trực tiếp với lưu lượng dòng chảy, có nhiệm vụ ngăn điện thế cảm ứng bị đoản mạch do chất liệu thân đồng hồ được làm bằng inox gây ra
-Bộ chuyển đổi: Chức năng chính là khuếch đại và chuyển đổi tín hiệu điện thế cảm ứng thành tín hiệu thành tín hiệu chính xác và thống nhất và triệt tiêu tín hiệu nhiễu chính
-Màn hình hiển thị: Là bộ phận hiển thị các thông số cần thiết, giúp người sử dụng có thể dễ dàng nhận biết được lưu lượng cũng như tốc độ của dòng chảy bên trong hệ thống
Nguyên lý hoạt động.
Đồng hồ đo lưu lượng hóa chất điện tử hoạt động dựa trên định luật Faraday chỉ ra rằng điện áp tín hiệu phụ thuộc vào vận tốc của dòng chảy lưu chất. Về cơ bản khi chất lỏng đi qua các tiếp điểm cảm ứng, điện áp được tạo ra. Để đo điện áp (tỷ lệ thuận với vận tốc của dòng chảy lưu chất), hai điện cực bằng thép không gỉ đặt bên trong thân đồng hồ được kết nối với bảng mạch điện tử có khả năng xử lý tín hiệu. Tín hiệu được truyền đến bộ vi xử lý tính lưu lượng của dòng chảy và thông báo các thông tin cần thiết đến bộ hiển thị.
Hướng dẫn lắp đặt và cài đặt.
Chọn vị trí lắp đặt:
-Chọn vị trí phù hợp trên đường ống để lắp đặt đồng hồ đo lưu lượng. Đảm bảo vị trí lắp đặt phải đảm bảo đường ống được thẳng và không bị cong, vặn.
Chuẩn bị trước khi lắp đặt:
-Kiểm tra kỹ càng các thành phần của đồng hồ đo lưu lượng và đảm bảo rằng chúng không bị hỏng hoặc bị ảnh hưởng bởi hóa chất.
Lắp đặt đồng hồ đo lưu lượng:
-Mở ống hóa chất ở hai đầu của đường ống.
-Gắn đồng hồ đo lưu lượng vào đường ống, tuân theo hướng dẫn cụ thể từ nhà sản xuất.
-Đảm bảo rằng kết nối giữa đồng hồ và đường ống được vững chắc và không bị rò rỉ.
Kiểm tra kỹ thuật:
-Sau khi lắp đặt, kiểm tra kỹ thuật đảm bảo rằng không có vấn đề nào về kết nối hoặc rò rỉ.
-Thử nghiệm đồng hồ đo lưu lượng bằng cách thay đổi lưu lượng hóa chất và kiểm tra kết quả.
Ưu điểm đồng hồ đo lưu lượng hóa chất.
-Mẫu mã đa dạng, đầy đủ kích thước từ DN15 - DN500, phù hợp lắp đặt cho nhiều hệ thống lớn nhỏ khác nhau
-Phần thân đồng hồ được chế tạo hoàn toàn từ chất liệu inox cao cấp, cho phép thiết bị có thể sử dụng ở nhiều môi trường làm việc khác nhau
-Đo lưu lượng với độ chính xác cao hơn nhiều hơn so với các dòng đồng hồ cơ, sai số dao động trong khoảng 0,1 - 0,3%
-Thiết kế màn hình LED hay LCD giúp người sử dụng nắm bắt các thông số cần thiết một cách dễ dàng
-Đối với những hệ thống không có nguồn điện đấu nối có thể sử dụng Pin để vận hành đồng hồ
-Lớp lót được làm từ chất liệu cao su Teflon (PTFE) giúp chống ăn mòn tuyệt đối bởi các dòng hóa chất đậm đặc và độc hại
-Thiết bị màn hình rời giúp người sử dụng có thể dễ dàng nắm bắt được các thông tin từ xa thông qua tủ điều khiển, máy tính hoặc điện thoại
-Mặt đồng hồ được thiết kế theo tiêu chuẩn chống thấm nước IP67, có khả năng hoạt động ổn định trong môi trường có độ ẩm cao
Ứng dụng.
-Theo như tên gọi thì các bạn cũng có thể dễ dàng hình dung được đó là thiết bị chuyên sử dụng trong các nhà máy sản xuất, xử lý hóa chất
-Ứng dụng vào đường ống dẫn nước biển, hệ thống cung cấp nhiên liệu cho tàu thuyền
-Lắp đặt vào các phòng nghiên cứu hóa học, nghiên cứu vi sinh
-Lắp đặt vào đường ống dẫn nhiên liệu tại hệ thống đường ống cung cấp nhiên liệu trong các nhà máy, khu công nghiệp sản xuất
-Sử dụng trong các nhà máy sản xuất chất tẩy rửa, phân tách nhiên liệu
-Ngoài ra đồng hồ đo lưu lượng hóa chất còn được ứng dụng phổ biến trong nhà máy chế biến phân bón, sản xuất bột giấy, xi măng,...
Các lỗi thường gặp và cách khắc phục.
-Không chính xác về vị trí lắp đặt: Chọn vị trí lắp đặt không đúng có thể ảnh hưởng đến hiệu suất đo. Ví dụ, đặt đồng hồ đo lưu lượng trong một vị trí có sự chảy chậm hoặc không đồng đều có thể làm giảm độ chính xác của dữ liệu đo.
-Không đảm bảo đường ống thẳng và không cong: Đường ống không thẳng hoặc bị cong có thể gây ra sự cản trở cho dòng chảy của hóa chất, dẫn đến độ chính xác kém hoặc mất kết nối.
-Không thực hiện kiểm tra kỹ thuật sau khi lắp đặt: Quá trình kiểm tra kỹ thuật sau khi lắp đặt là bước quan trọng để đảm bảo rằng đồng hồ đo lưu lượng hoạt động đúng cách và không có rò rỉ.
-Không tuân thủ quy trình bảo trì định kỳ: Việc không thực hiện bảo trì định kỳ có thể dẫn đến mất mát hiệu suất hoạt động của đồng hồ đo lưu lượng.
