Van xả tràn (Deluge Valve) là một loại van thủy lực được lắp đặt chủ yếu trong các hệ thống phòng cháy chữa cháy hoặc các hệ thống sản xuất nhờ vào khả năng phun nước tự động để dập tắt đám cháy.

Deluge valve được thiết kế với đa dạng kích thước từ DN50 – DN400, thích hợp lắp đặt trong nhiều quy mô hệ thống. Chất liệu sản xuất cũng vô cùng phong phú, thường là những loại vật liệu có tính chất bền bỉ như inox, gang, thép… hoạt động hiệu quả trong những nơi có điều kiện khắc nghiệt.

Cấu tạo, nguyên lý hoạt động.

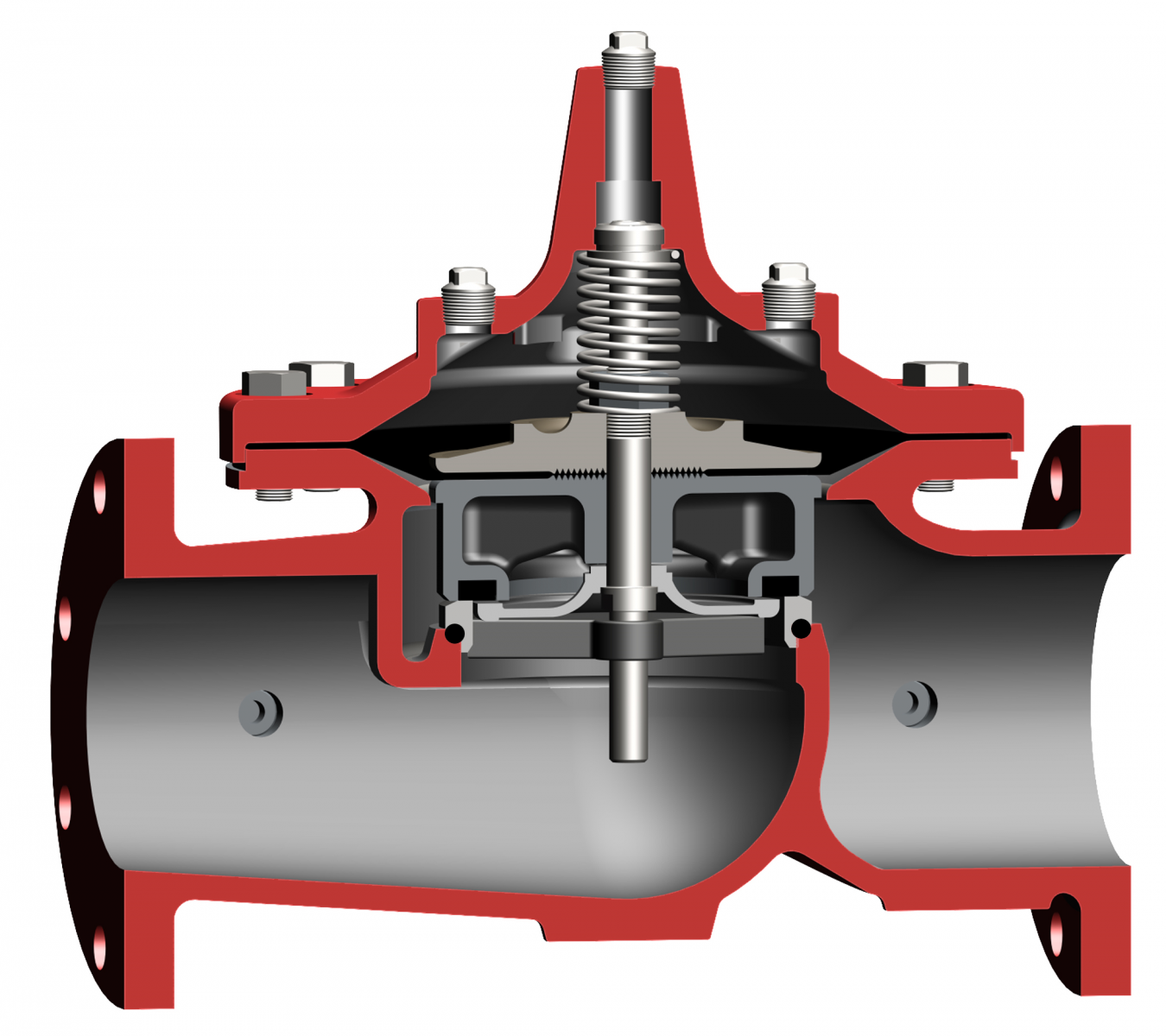

Cấu tạo.

-Thân van: Được chế tạo từ gang, inox hoặc thép… có tính chất bền bỉ, độ cứng cao, không bị nứt vỡ hay làm ảnh hưởng đến các bộ phận khác trên trong khi xảy ra va đập mạnh. Bên ngoài thân van được phủ một lớp sơn đỏ chống gỉ của ngành chữa cháy để giúp tăng tuổi thọ thiết bị. Ngoài ra, ở hai đầu thân van còn được thiết kế các mặt bích để dễ dàng kết nối vào hệ thống.

-Đĩa van: Cũng tương tự như các loại van khác, đĩa van có chức năng đóng mở để ngăn chặn hoặc cho phép lưu chất đi qua van. Đây là bộ phận tiếp xúc trực tiếp với áp lực dòng chảy nên sẽ được chế tạo bằng inox, thường là inox 304, inox 316… có độ bền vượt trội, không bị ăn mòn.

-Bộ phận cảm ứng: Là phần điện từ, có chức năng theo dõi, kiểm soát và phát hiện khi nhiệt độ tăng, sau đó sẽ thực hiện mở van để dẫn nước đến các vòi phun nhằm dập tắt đám cháy.

-Công tắc áp suất: Khi phát hiện có sự cố cháy, bộ phận này sẽ thực hiện nhiệm vụ phát tín hiệu bằng cách bật đèn hoặc chuông báo động để những người xung quanh có thể nhanh chóng phát hiện sự cố.

-Đồng hồ áp suất: Dễ dàng đo áp suất nước tại các đầu xả của hệ thống để dễ dàng kiểm soát và điều chỉnh về mức áp suất mong muốn.

-Bi van: Có chức năng điều tiết lưu lượng đầu ra, nếu mức áp suất xuất hiện ở đầu ra quá cao sẽ gây tiêu hao nguồn nước, hư hỏng thiết bị, có thể thông qua van bi mà điều chỉnh mà mức mong muốn.

-Tay gạt: Là bộ phận được thiết kế bên ngoài, có chức năng dự phòng trong những trường hợp hệ thống mở tự động của van gặp sự cố hư hỏng, có thể thực hiện mở van thủ công bằng tay thông qua tay gạt.

-Gioăng: Được làm bằng cao su có tính đàn hồi như teflon, NBR… dùng đệm vào giữa đĩa van và thân để tránh ma sát làm hư hỏng đĩa van, ngăn chặn lưu chất tràn ra ngoài khi van đang ở trạng thái đóng. Ngoài ra, gioăng còn được dùng để đệm vào giữa các mặt bích để tạo độ kín tuyệt đối, vận hành êm ái không quá trình sử dụng.

Nguyên lý hoạt động.

-Ở trạng thái bình thường thì van luôn đóng, nước ở nguồn cấp cho van được đưa vào khoang ngăn chặn thông qua van một chiều và sẽ đẩy màng vào vị trí đóng van. Áp lực từ khoang ngăn chặn được trợ lực đẩy của lò xo nên thắng áp lực nước đầu vào.

-Trong trường hợp van được mở xả tự động bằng van điện từ hoặc bằng tay thì áp lực trong khoang ngăn chặn được giải phóng. Lúc nào áp lực đầu vào sẽ thắng áp lực của giữ lò xo. Khi đó màng cao su sẽ đẩy lên và van sẽ được mở. Khi đó nước được cung cấp vào hệ thống phía sau van xả tràn.

Ưu điểm của van xả tràn.

-Thiết bị có chức năng bảo vệ an toàn cho các hệ thống sản xuất, ngăn chặn các hiện tượng cháy nổ không mong muốn.

-Dập tắt đám cháy nhanh chóng, kịp thời khi xảy ra hỏa hoạn, giảm thiểu đến mức thấp nhất thiệt hại về người và của.

-Vận hành hoàn toàn tự động nhờ vào bộ phận cảm biến nhiệt được thiết kế trên thân van.

-Bên cạnh khả năng vận hành tự động, thiết bị còn được trang bị thêm một bộ phận tay gạt để thực hiện mở van theo phương thức thủ công.

-Kiểm soát lưu lượng dòng chảy xả ra ngoài hợp lý, vừa đủ, đúng vị trí, không gây thất thoát quá nhiều nước.

-Có thiết kế sang trọng, hiện đại, chắc chắn, chịu được áp lực và nhiệt độ cao.

-Được phủ một lớp sơn epoxy để giúp thiết bị không bị gỉ sét, giữ được tính thẩm mỹ lâu dài, sử dụng bền bỉ theo thời gian.

-Đa dạng kích thước từ DN50 – DN400, thích hợp với nhiều quy mô hệ thống.

-Kết nối mặt bích giúp thiết bị liên kết chắc chắn vào hệ thống, không bị rò rỉ lưu chất ra môi trường bên ngoài khi van đóng.

Hướng dẫn lắp đặt và cài đặt.

-Lựa chọn loại van xả tràn có chất liệu và các thông số kỹ thuật như kích thước, tiêu chuẩn mặt bích, áp lực, nhiệt độ sử dụng… tương ứng với đường ống hệ thống.

-Chuẩn bị đầy đủ các dụng cụ kết nối như bulong, đinh vít, đai ốc, cờ lê, dụng cụ nối ống…

-Kiểm tra van lại một lần xem có vấn đề gì hay không trước khi đưa vào lắp đặt

-Vệ sinh đường ống và các đầu kết nối của hệ thống.

-Lắp ráp các bộ phận của van lại với nhau để tạo thành một thiết bị hoàn chỉnh.

-Van sẽ được lắp đặt theo chiều dọc của hệ thống, cách mặt đất hoặc cách tường từ 1m – 1,2m.

-Thực hiện lắp đặt van vào đường ống, kết nối các mặt bích bằng bulong, đệm thêm một miếng gioăng giữa các mặt bích để tạo độ kín tốt hơn, tránh gây rò rỉ lưu chất ra môi trường bên ngoài.

-Vặn siết hai đầu van chắc chắn và đường ống, nhưng lưu ý đừng quá mạnh tay, điều này có thể làm hư hỏng mặt bích.

-Kết nối với nguồn điện để giúp thiết bị phát tín hiệu nhanh chóng, hiệu quả.

-Lắp đặt chuông báo cháy ở những vị trí dễ quan sát.

-Có thể vận hành thử van để kiểm tra mức độ an toàn và khả năng đóng mở của thiết bị.

-Nếu mọi thứ đều hoàn chỉnh, có thể đưa vào sử dụng chính thức.

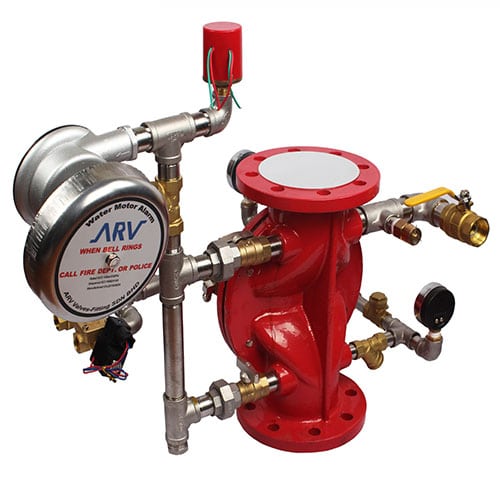

Bảng giá van xả tràn ARV.
