Van Cổng Ty Nổi
Giới Thiệu
- Van cổng ty nổi hay chóng và dễ còn có tên tiếng anh là Rising stem gate valve, là một dạng của van cổng thường được sử dụng để đóng mở van, giúp dòng chảy được lưu thông nhanhdàng hơn. Đặc điểm dễ nhận biết về dòng van cổng này đó chính là phần trục ty nổi và hiện rõ ra bên ngoài khi hệ thống hoạt động. Điều này có thể giúp cho người sử dụng quan sát và biết rõ về trạng thái đóng mở cửa van dựa vào vị trí lên xuống của phần trục ty.
Thông số kỹ thuật.
- Kích thước : DN50 – 1500
- Chất liệu thân van: gang cầu, gang dẻo, inox, đồng, thép…
- Đĩa: gang, inox…
- Đệm làm kín: cao su, teflon…
- Tay quay bằng thép hoặc gang
- Nhiệt độ hoạt động: 0 – 200 độ C
- Áp suất làm việc: 10bar, 16 bar, 25bar
- Kiểu lắp mặt bích 2 đầu
- Tiêu chuẩn mặt bích: BS, DIN, JIS, ANSI
- Xuất xứ: Malaysia, Đài Loan, Trung Quốc, Hàn Quốc, Thổ Nhĩ Kỳ, EU G7
- Hãng: Jaki, ARV, AUT, KBV, Wonli, SJV, Tis…
>>>>> Tham Khảo thêm Van Hơi Công NGhiệp

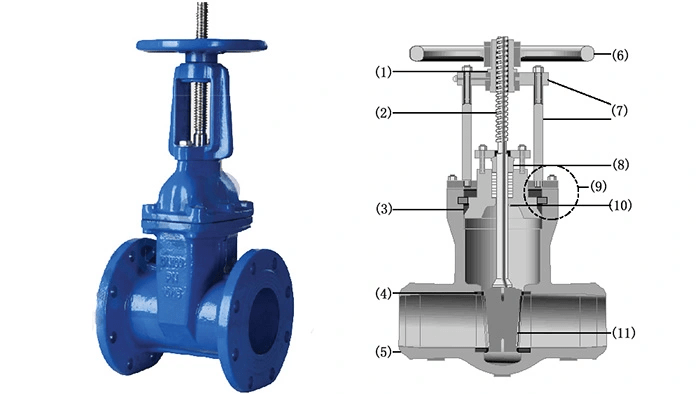

Cấu Tạo.
- Thân van lắp đặt với các hệ thống theo kiểu lắp bích làm bằng chất liêu ggang, inox, thép,… dùng để bảo vệ các bộ phận bên trong van, cho các lưu chất đi qua và kết nối với các hệ thống, thiết bị.
- Đĩa van, cửa van dùng để chặn hoặc cho các lưu chất đi qua van được làm băng các chất liệu như thân van gang, inox, thép một số loại được bọc cao su bên ngoài đĩa van.
- Phần trục ty van hiện ra bên ngoài được gắn cố định với đĩa van được làm bằng inox hoặc thép không gỉ giúp chịu được những tác động từ môi trường bên ngoài.
- Gioăng làm kín, đệm màng dùng để làm kín van giúp các lưu chất không bị rò rỉ ra bên ngoài hệ thống đường ống, thiết bị.
- Bộ điều khiển van cổng ty nổi có dạng tay quay, bộ điện, bộ khí nén giúp người vận hành dễ dàng điều khiển quá trình đóng mở cửa van lên xuống.
- Các bộ phận khác lắp đặt thêm cho van như bulong ốc vít,…
Ưu nhược điểm.
+, Ưu điểm
- Van cổng là dạng van 2 chiều nên lắp đặt đơn giản không cần để ý chiều dòng lưu chất.
- Van đóng mở hoàn toàn cho dòng chảy qua mà không làm giảm lưu lượng
- Phần tay quay cấu tạo tối ưu có phần trợ lực giúp việc đóng mở đơn giản hơn rất nhiều
- Dễ dàng nhận biết được tình trạng đóng mở của van nhờ phần ty nổi lên
- Độ bền cao, ứng dụng được nhiều môi trường lưu chất khác nhau
+, Nhược điểm.
- Việc lắp đặt và vận hành van ty nổi cần khoảng không gian rộng và cao hơn ty chìm. Do cấu tạo lớn và phần ty van sẽ nâng lên khi mở.
- Có kích thước lớn, việc vận chuyển và lắp đặt khó khăn hơn
>>>>>> Xem thêm Van Điện Từ 220V
Phân loại và ứng dụng van cổng ty nổi.
+, Phân Loại:
- Van cổng Inox
- Van Cổng Gang
- Van Cổng tín hiệu điện
- Van Cổng Thép
+, Ứng dụng.
- Van cổng ty nổi có thể được ứng dụng trong nhiều hệ thống đường ống khác nhau, từ dân dụng cho đến các công trình công nghiệp phức tạp. Loại van này có khả năng giúp đóng mở để ngăn chặn hoặc cho dòng chất lưu thông dễ dàng, nhanh chóng và an toàn. Hiện nay, bạn sẽ dễ bắt gặp loại van này trong nhiều hệ thống nước thai, kênh mương, PCCC,…Chính vì sự phổ biến đó mà loại van cổng này cũng được chế tạo với nhiều loại vật liệu, kích thước, kiểu kết nối để có thể đáp ứng tốt nhu cầu sử dụng ở nhiều lĩnh vực trong đời sống.
- Cụ thể một số ứng dụng thường thấy như:
- Hệ thống xử lý nước thải hoặc các môi trường có dòng lưu chất độc hại, có khả năng ăn mòn cao.
- Hệ thống cung cấp nước sạch, nước sinh hoạt, phòng bơm,…
- Sử dụng trong các hệ thống thủy lợi, tưới tiêu, kênh mương, đường cống, đập,…
- Hệ thống PCCC
- Ứng dụng phổ biến cho các ngành chế tạo, sản xuất, dầu khí,…
- Trong các hệ thống có độ sâu, độ cao lớn bởi thiết kế có trục ty lộ ra bên ngoài. Ví dụ như các hệ thống đường ống ngầm ở những khu vực sông,…
Lưu ý khi chọn mua Van Cổng Ty Nổi.
- Van cổng ty nổi thường dùng cho những dòng chảy thẳng và đặc biệt van cổng ty nổi ít được dùng để điều tiết dòng chảy thường chúng được dùng để đóng hoàn toàn và mở hoàn toàn, không nên để van cổng điều tiết dòng chảy tối thiểu. Điều này làm nguy cơ hỏng van rất lơn vì áp lực qua van khi đó sẽ tăng cao.
- Van cổng ty nổi khi mở hoàn toàn thì cánh van được nâng lên phần trên của van nên không làm cản trở lưu lượng chất đi qua van, điều này làm giảm tối thiểu áp lực qua nó, đồng thời cũng làm cho chất thải, rác thải không bị bám vào, giúp cho lưu chất và van luôn luôn được sạch sẽ.
- Van cổng ty nổi được sử dụng cho môi trường: nước sạch, nước thải và chất lỏng trung tính: nhiệt độ từ -20 đến +70 ° C, vận tốc dòng chảy tối đa 5 m / s và áp suất chênh lệch tối đa 16 bar.
- Van cổng ty nổi cũng được dùng cho hệ khí: nhiệt độ từ -20 đến +60 ° C, vận tốc dòng chảy tối đa 20 m / s và áp suất chênh lệch tối đa 16 bar.
