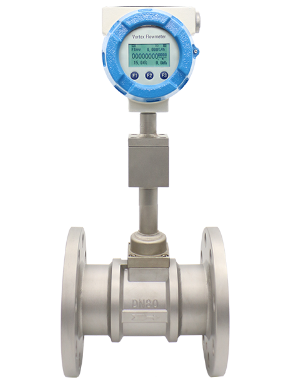

Đo Lưu Lượng Nước Flow Meter

Flow Meter Đồng hồ đo lưu lượng nước là một trong những thiết bị được dùng nhiều nhất hiện nay. Như các bạn đã biết hầu hết các nhà máy điều cần dùng Flow Meter Đồng hồ đo lưu lượng nước. Ứng dụng đo lưu lượng có thể là lưu lượng nước thải, đo lưu lượng nước sạch, đo lưu lượng chất lỏng bia, sữa, rượu,…

Thông số kỹ thuật đo lưu lượng nước flow meter.

-Khi mua đồng hồ lưu lượng ta cần chú ý đến thông số quan trọng nhất là đường kính. Dòng EFM 115 có các đường kính DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, 150, DN200.

-Nhiệt độ của chất cần đo là bao nhiêu ? dòng EFM chịu được cao nhất 90 C

-Nguồn cấp cho đồng hồ lưu lượng là nguồn 220VAC hoặc nguồn 24Vdc

-Áp suất làm việc lớn nhất có thể chịu là 16 Bar.

-Vật liệu Electrode làm bằn SS316Ti

-Nhiệt đô môi trường xung quanh đồng hồ có thể chịu là : 50 C

-Kiểu kết nối mặt bích Flange DIN

-Tiêu chuẩn bảo vệ chống nước chống bụi IP67

-Ngõ ra tín hiệu 4-20mA

-Còn có ngõ ra xung 0..1Khz

-Ngõ ra Relay điều khiển : 4 x Relay, 250VAC và 30VDC

-Ngõ ra truyền thông Modbus RS485

-Sai số của đồng hồ là 0.3%

-Tốc độ dòng chảy 0.3m/S…12m/s

Cấu tạo, nguyên lý hoạt động.

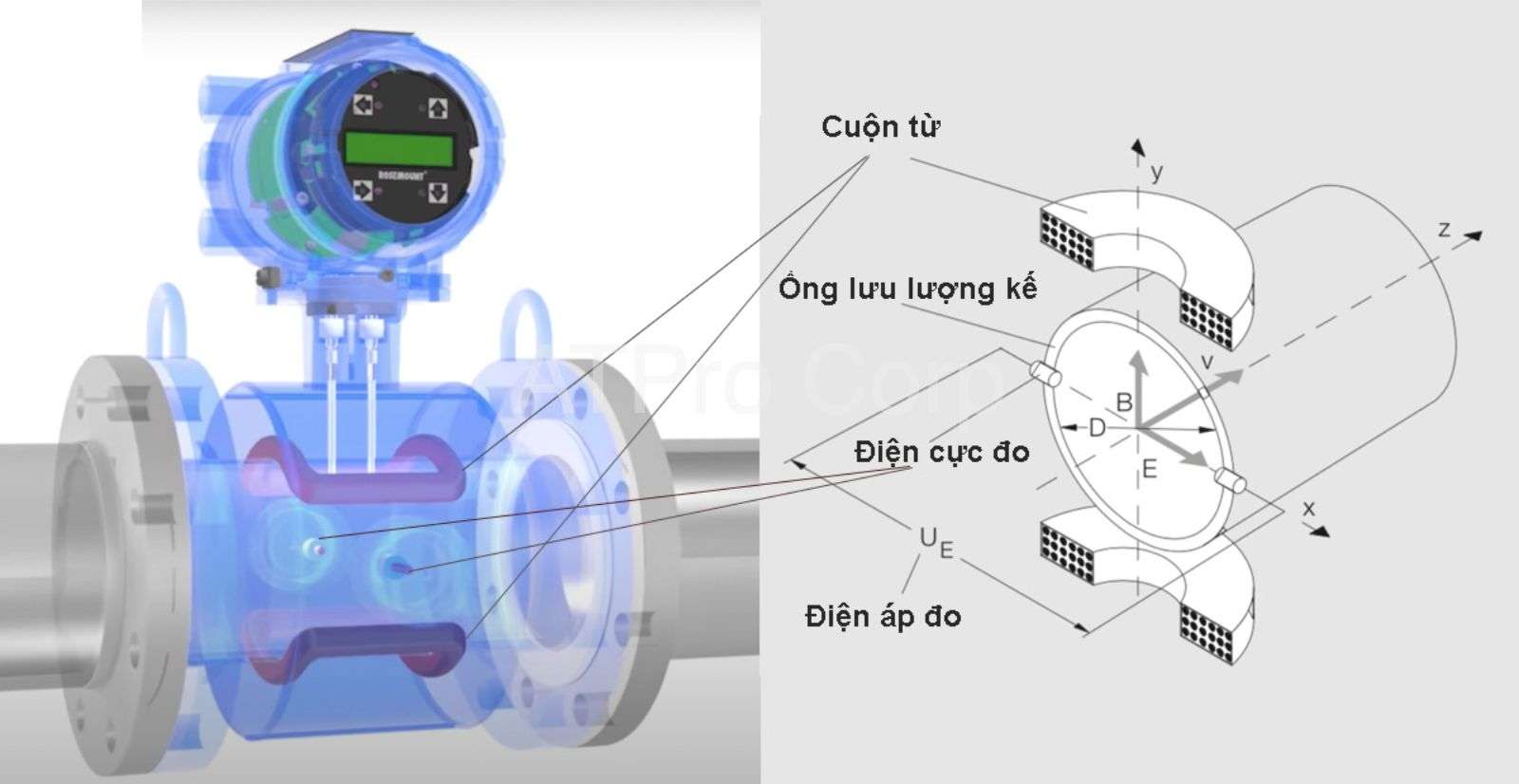

Cấu tạo.

-Thân đồng hồ: Là phần chứa các bộ phận cảm biến và máy đo. Thân đồng hồ thường được làm từ kim loại hoặc nhựa cứng để chịu được áp suất và điều kiện môi trường làm việc.

-Cảm biến lưu lượng: Đây là bộ phận cảm biến được sử dụng để đo lưu lượng của nước thông qua một số phương pháp, như cảm biến siêu âm, cảm biến từ, cảm biến áp suất, hoặc cảm biến hạt. Cảm biến này thường đặt trong ống dẫn nước và thu thập dữ liệu về lưu lượng chảy qua ống.

-Màn hình và giao diện: Màn hình thường được tích hợp trên thân đồng hồ để hiển thị các thông số liên quan đến lưu lượng như đơn vị đo, giá trị đo được, và các thông báo cảnh báo. Giao diện người dùng cung cấp các chức năng điều chỉnh và cài đặt cho đồng hồ.

-Mạch điện tử: Bộ phận này chịu trách nhiệm xử lý dữ liệu từ cảm biến và điều khiển các chức năng của đồng hồ. Nó bao gồm vi mạch, bộ xử lý và các thành phần điện tử khác.

-Các van và bộ điều khiển: Các van có thể được sử dụng để điều chỉnh lưu lượng nước tại các điểm cụ thể. Bộ điều khiển có thể tự động hoặc được điều khiển bằng tay.

-Nguồn cung cấp năng lượng: Đồng hồ đo lưu lượng nước thường cần nguồn cung cấp năng lượng như pin, nguồn điện mạng hoặc pin năng lượng mặt trời để hoạt động.

Nguyên lý hoạt động.

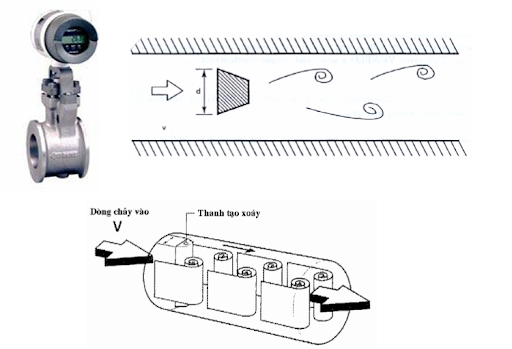

  Vortex Flowmeter được hoạt động dựa trên nguyên tắt Karman Vortex Street. Bất kỳ chất lỏng nào khi chảy trong đường ống đều tạo ra nhiều dòng xoáy xung quanh nó,hiện tượng này gọi là hiện tượng Vortex shashing. Một Vortex Flowmeter bao gồm một cảm biến và một bộ chuyển dổi tín hiệu.Một thanh lá đứng được đặt tại giữa và vuông góc với đường ống. Số dòng xoáy tạo ra trong 1 giây được gọi là tần số của dòng xoáy. Tần số này tỉ lệ thuận với lưu lượng chất lỏng chảy trong đường ống.

Hướng dẫn lắp đặt và cài đặt đo lưu lượng nước flow meter.

- Trong khi lắp ráp đúng chỗ bộ cảm biến, hãy siết chặt các vít một cách đồng nhất và di chuyển theo đường chéo một cái khác.

-Cần lưu ý rằng tính song song của mặt bích có ảnh hưởng lớn hơn đến đóng gói hơn là lực thắt chặt quá mức trên các mặt bích cong.

-Cảm biến phải được lắp đặt bên trong đường ống sao cho trục điện cực cảm biến luôn nằm ngang.

-Trong khi cài đặt, đảm bảo cảm biến trượt vào đường ống nếu đường ống không đủ linh hoạt. Nếu được khuyến nghị nên lắp đặt lắp đặt (đặc biệt là cho các đường kính trong lớn hơn).

Ưu điểm đo lưu lượng nước flow meter.

-Thiết kế chắc chắn, có độ bền cao, đồng thời kết nối với đường ống dạng mặt bích thuận tiện thi công lắp đặt và sữa chữa thay thế

-Đồng hồ lưu lượng điện từ có sẵn trong nhiều kích thước, từ DN15 đến DN1000 và cả các kích thước lớn hơn, phục vụ cho đa sốcác ứng dụng. Nó được thiết kế để phù hợp với các loại axit, bazơ, nước và dung dịch nước, nhờ vật liệu lót cách điện tốt và khả năng chống ăn mòn của cảm biến lưu lượng điện từ.

-Được dùng đo cả môi trường nước sạch, nước thải.

-Màn hình hiển thị đồng hồ dạng liền thân và màn hình rời.

Ứng dụng.

-Được sử dụng để đo lưu lượng dầu, khí tự nhiên và các chất lỏng, khí trong quá trình sản xuất, vận chuyển và phân phối.

-Giúp kiểm soát lưu lượng và giám sát quá trình sản xuất.

-Được sử dụng để kiểm soát quá trình và lưu lượng các chất lỏng hoặc chất khí.

Các lỗi thường gặp và cách khắc phục.

Không đo được lưu lượng:

-Điều này có thể xảy ra khi cảm biến lưu lượng bị bịt kín bởi cặn bẩn hoặc cặn trong ống dẫn nước.

Cách khắc phục:

-Vệ sinh cảm biến lưu lượng và ống dẫn nước thường xuyên để loại bỏ cặn bẩn.

-Kiểm tra và làm sạch các bộ phận cảm biến và van nếu cần.

Hiển thị không chính xác:

-Điều này có thể do cảm biến bị hỏng hoặc calibrations không chính xác.

Cách khắc phục:

-Kiểm tra và hiệu chỉnh lại calibrations của đồng hồ.

-Kiểm tra cảm biến lưu lượng và thay thế nếu cần.

Dòng nước giảm đột ngột:

-Điều này có thể là dấu hiệu của rò rỉ hoặc cặn bị kẹt trong ống.

Cách khắc phục:

-Kiểm tra hệ thống ống dẫn để xác định vị trí rò rỉ và sửa chữa nó.

-Làm sạch ống dẫn nước để loại bỏ cặn.

Thiết bị gặp sự cố về nguồn điện hoặc nguồn năng lượng:

-Điều này có thể xảy ra khi pin hoặc nguồn điện bị hỏng.

Cách khắc phục:

-Kiểm tra pin hoặc nguồn điện và thay thế nếu cần.

-Kiểm tra kết nối và các bộ phận liên quan đến nguồn điện để đảm bảo không có vấn đề kỹ thuật nào.
