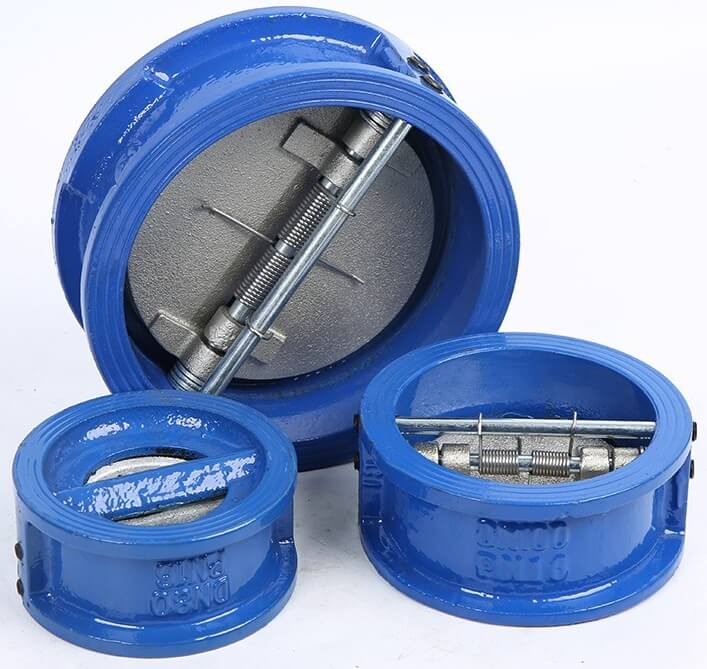

Van 1 Chiều Cánh Bướm Inox

  Van 1 chiều cánh bướm inox là một loại van một chiều dùng để bảo vệ, chống lưu chất chảy ngược, chỉ cho phép lưu chất đi qua theo 1 hướng duy và chặn đi ngược lại. Van 1 chiều được lắp cho các hệ thống máy bớm cấp thoát nước, hệ thống điều hòa làm mát chiler, hệ thống phòng cháy chữa cháy PCCC, hệ thống điều hòa thông gió, hệ thống nhiệt kỹ thuật.. Van 1 chiều bướm inox sử dụng cánh bướm inox dưới sự tác động của lò xo ở giữa để cố định van luôn ở trạng thái đóng. Khi có lưu chất đi vào áp lực của lưu chất cho phép 2 cánh bướm thắng lực của lò xo mở cho phép lưu chất đi qua. Thân van, cánh van, lò xo cấu tạo vật liệu inox 201, inox304, inox316.

Thông số kỹ thuật van 1 chiều cánh bướm inox.

-Thân: Inox 201/304/316

-Đĩa, lớp lót: Inox

-Nhiệt độ: dưới 180°C

-Kiểu: Wafer; JIS-10K-20K…; ANSI-CLASS
150LB-300LB, BS-PN10-PN16

-Sử dụng: Nước, Khí, Nước đa dụng

-Hãng: Dong Jin, Wonil, AUT, AMG, ARV,
Shinyi

-Xuất xứ: Hàn Quốc, Đài Loan, Malaysia

Cấu tạo, nguyên lý hoạt động.

Cấu tạo.

-Thân van bướm inox: Bộ phận bảo vệ toàn bộ các bộ phân bên trong thân van bướm inox, chịu tác động trực tiếp từ ngoại cảnh bên ngoài thân của van bướm inox thường làm bằng inox 304, 201 hoặc 316.

-Đĩa của van bướm inox: Là bộ phận trực tiếp tác động lên dòng lưu chất để điều tiết hoặc đóng mở, thường xuyên tiếp xúc với lưu chất nên đĩa của van bướm inox thường làm bằng inox  304 hoặc inox 316.

-Trục của van bướm inox: Bộ phận nhận lực tác động từ tay gạt với van bướm inox vận hành kiểu tay gạt, hoặc tay quay hoặc từ động cơ với van điều khiển tự động và truyển lực từ bộ phận điều khiển xuống cánh van nên trục của van bướm inox giữ vai trò vô cùng quan trọng thường làm bằng inox lớp 304 hoặc 316.

-Gioăng của van bướm inox chủ yếu làm bằng PTFE để tương đương với giới hạn chịu nhiệt và áp suất của vật liệu inox.

-Thiết bị điều khiển chỉ có trên những van bướm inox điều khiển tự động, có thể là bộ điều khiển điện hoặc bộ điều khiển khí nén.

Nguyên lý hoạt động.

  Trục của van bướm inox nhận được truyền động từ bộ phận điều khiển tự động hoặc từ tay con người khi tác động lên van bướm inox, momen lực sẽ được truyền đến trục của van bướm. Trục và cánh của van bướm inox được liên kết chặt với nhau, nên cánh van xoay 1 góc nhất định bằng với góc xoay của trục van bướm inox, từ đó sẽ điều tiết dòng chảy qua van bướm inox hoặc đóng mở hoàn toàn 100% van bướm inox.

Hướng dẫn lắp đặt và cài đặt.

-Van một chiều cánh bướm được lắp đặt vào hệ thống dạng kẹp nên khi lắp đặt cần lưu ý
một số điểm sau.

-Lắp van đúng chiều mở của lá van.

-Khoảng cách giữa hai mặt bích phải vừa đủ để lắp đặt van.

-Không dùng miếng đệm giữa mặt bích và van.

-Kích thước mặt bích của đường ống phải đồng nhất với kích thước của van.

-Van có thể lắp linh động theo phương thẳng đứng hoặc phương ngang tùy nhu cầu sử dụng.

Ưu điểm van 1 chiều cánh bướm inox.

-Thời gian  đóng mở nhanh từ 1 ~ 2 giây

-Khả năng làm việc trong môi trường hóa chất, chịu ăn mòn cao.

-Áp lực và nhiệt độ cao

-Độ bền van inox cao hơn so với van bướm thân gang

-Phù hợp cho nhiều lưu chất khác nhau

-Đa dạng kiểu kết nối:  kẹp thông dụng, kiểu kết nôi 2 mặt bích độ kín cao, dạng clamp linh hoạt đối với van bướm vi sinh.

-Có thể điều khiển tự động thay thế sức người, bằng các sử dụng bộ điều khiển điện hoặc bộ điều khiển khí nén

Ứng dụng van 1 chiều cánh bướm inox.

-Sử dụng van bướm inox cho các công trình nước cấp, xử lý nước thải

-Sử dụng van bướm inox trong các nhà máy thuỷ điện, trên các đường ống dẫn nước

-Van bướm inox dùng trong các hệ thống khí nén

-Một số đơn vị còn yêu cầu dùng van bướm inox trong PCCC

-Ứng dụng nhiều trên tàu biển, bởi van bướm inox có trọng lượng nhẹ hoạt động tốt với nước mặn và dầu.

Tổng kho báo giá van 1 chiều cánh bướm inox.

  Cơ Điện Lạnh Eriko à tổng kho chuyên nhập khẩu và phân phối Van Một Chiều giá rẻ nhập từ Malaysia, Đài Loan, Hàn Quốc…. Khi mua hàng tại chúng tôi quý khách hàng được đảm bảo:

-Hàng luôn sẵn kho, số lượng lớn.

-Sản phẩm đầy đủ các chứng từ CO-CQ.

-Được bảo hành chính hãng tất cả các sản phẩm 1 năm.

-Đổi mới sản phẩm lỗi 1 đổi 1(3 ngày) khi phát hiện lỗi nhà sản xuất.

-Giao hàng miễn phí 5km quanh khu vực Hà Nội, hỗ trợ vận chuyển giao hàng toàn quốc.

-Chiết khấu cao cho các đại lý, công trình, dự ăn mua số lượng lớn.

-Cam kết thời gian giao hàng đùng quy định hợp đồng.
