THÔNG TIN SẢN PHẨM VAN BI



Van bi thuộc nhóm van công nghiệp, bộ phận thực hiện công tác đóng mở van là một việc bi được khoét lỗ. Lỗ trên viên bi đúng bằng đường kính của cửa van.

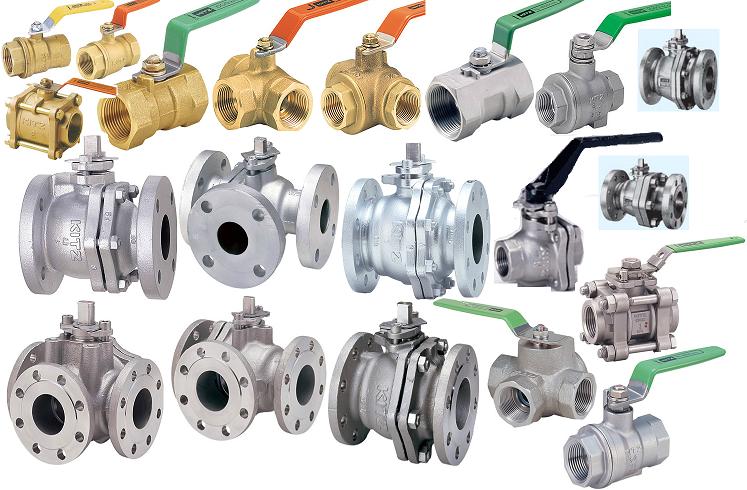

Van bi chính hãng giá tốt



●  Ưu điểm:  Kết cấu đơn giản nhưng cực kỳ chắc chắn, dễ dàng sửa chữa hay bảo dưỡng.Có khả năng làm việc được trong môi trường có áp suất rất cao.


●  Nhược điểm:  Không sử dụng được trong môi trường chất bẩn, do chất bẩn có thể làm xước viên bi. Không sử dụng được trong hệ thống cần thay đổi liên tục do lực ma sát giữa bi và đệm làm kín là tương đối lớn.



1.Thông số kỹ thuật của van bi.



Cấu tạo và thông số kĩ thuật của van bi

- Kích cỡ van : DN8 – DN600

- Thân van : inox (+84) 988628586 và inox 201, đồng, nhựa, gang,…

- Dạng van bi : 1 thân, 2 thân, 3 thân

- Kiểu kết nối : lắp ren, lắp bích

- Áp lực làm việc tối đa : PN16, PN25, PN40

- Điều khiển đóng mở van : bằng tay gạt, bộ điều khiển khí nén, bộ điều khiển điện

- Môi trường sử dụng : nước đa dụng, khí nóng, hơi, dung dịch, hóa chất,…

- Nhiệt độ làm việc : tối đa 250 độ C



heartNGUYÊN LÝ HOẠT ĐỘNG CỦA VAN BI INOX MẶT BÍCH

2. Cấu Tạo.



- Thân van: thường được chế tạo từ đồng, inox, gang, thép… Là bộ phận chính để lắp ghép các thành thần chi tiết cấu thành nên van bi.

- Bi van (đĩa van): có hình cầu và được đục lỗ xuyên tâm, thường được làm từ thép không gỉ có độ cứng cao và độ ăn mòn thấp. Là chi tiết chính trong việc đóng mở van. Bi được cố định bởi gioăng làm kín và trục.

- Trục của van: là bộ phận kết nối và truyền lực từ tay gạt, tay quay (vô lăng), bộ phận chuyền động tới bi. Trục van được làm từ hợp kim cứng ít bị ăn mòn.

- Giăng làm kín: bao gồm các giăng làm kín cho trục van, bi van các giang làm kín này được chế tạo từ teflong (PTFE) hoặc cao su chịu lực hoặc các vật liệu mềm. Có tác dụng làm kín các chi tiết cấu thành nên van

- Tay gạt: là chi tiết dùng để thao tác đóng, mở van, được chế tạo bằng thép hoặc gang. Tay gạt có thể thay thế bằng hộp số và vô lăng ( tay quay) khi sử dụng van trong các đường ống có kích thước và áp suất lớn, bộ chuyền động bằng khí nén (bộ điều khiển khí nen), bộ chuyền động bằng điện ( bộ điều khiển điện) khi sử dụng trong các hệ thống tự động hóa.



3. Phân Loại Van Bi.





+, Van bi dạng Full port.



  - Van bi dạng Full port(cổng full) là dạng van có đường kính lỗ(rỗng) của quả bi bằng với đường kính của đường ống giúp cho các chất chảy đều và bằng với lưu lượng của hệ thống thống đường ống, giúp các hệ thống hoạt động bình thường.



+, Van bi dạng Reduced port.



   - Van bi dạng Reduced port(cổng giảm) là dạng van có đường kính lỗ của quả bi nhỏ hơn đường kính ống giúp điều tiết lưu lượng dòng chảy đều từ từ, phù hợp với các hệ thống nước có áp lực thấp.



+, Van bi dạng V port.



   - Van bi dạng V port là van có quả bi có phần lỗ rỗng dạng chữ V, giúp kiểm soát dòng chảy lưu chất khi đi qua van phù hợp với các lưu lượng dòng chảy tuyến tính. Tùy hệ thống mà lựa chọn dạng van này.



+, Van bi dạng Cavity filler.



   - Van bi dạng Cavity filler là dạng van không được sử dụng phổ biến tjai thị trường Việt Nam. Van có thiết kế khác biệt với các loại van bi thông dụng giúp các lưu chất không bị giữ lại quả bi khi đóng van hoặc ngưng hoạt động hệ thống, điều này sẽ giúp tăng tuổi thọ của van, giúp van không bị hư hỏng, nứt,…



+, Van bi dạng Trunnion.



   - Van bi dạng Trunnion là dạng van có 2 chốt, chốt trên và chốt dưới nhằm cố định quả bi thông qua trục van. Van có kích thước lớn làm việc chủ yếu với các hệ thống có kích thước lớn, nhiệt độ cao, áp suất cao.



+, Van bi dạng nhiều ngã(3 cửa).



   - Van bi dạng nhiều ngã là dạng van có 3 ngã(3 cửa) dùng để kết nối với các hệ thống đường ống chữ “T” hay các đường ống đa chiều, quả bi cũng được thiết kế với 2 lỗ rỗng theo phương vuông góc hoặc cả 3 lỗ rỗng.



+, Van bi dạng điều khiển tự động.



 -  Van bi dạng điều khiển tự động là dạng van sử dụng những bộ diều khiển được sử dụng tự động mà không tốn sức người như bộ điều khiển điện, bộ điều khiển khí nén. Loại này thường ứng dụng nhiều trong các hệ thống công nghiệp tự động
