1. THÔNG SỖ KĨ THUẬT CỦA BẪY HƠI ĐỒNG TIỀN YOOYOUN

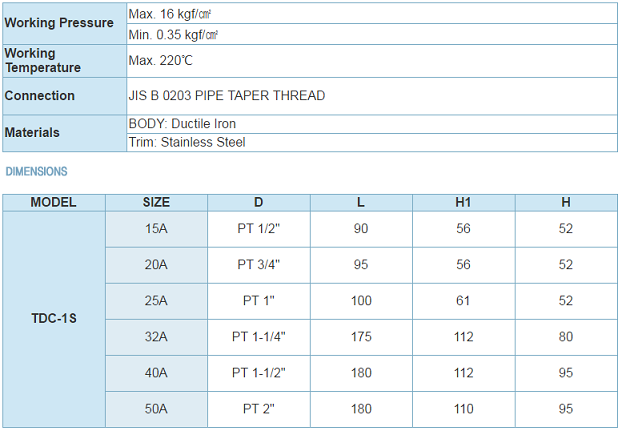

Thông số kĩ thuật của bẫy hơi đồng tiền yooyoun
Kích cỡ: DN15-DN50
Vật liệu: Thân gang, đĩa inox
Nhiệt độ tối đa: 220 độ C
Áp lực làm việc: 0-16 kgf/cm2
Kiểu lắp: Lắp ren, lắp bích
Xuất xứ: Hàn Quốc, Đài Loan
Tình trạng hàng hóa: Luôn có sẵn
Chế độ bảo hành: 12 tháng
2. CẤU TẠO CỦA BẪY HƠI ĐỒNG TIỀN YOYOUN

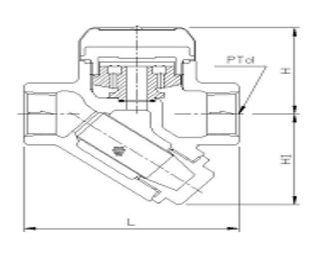

Cấu tạo bẫy hơi đồng tiền YOOYOUN
3. NGUYÊN LÝ HOẠT ĐỘNG BẪY HƠI ĐỒNG TIỀN

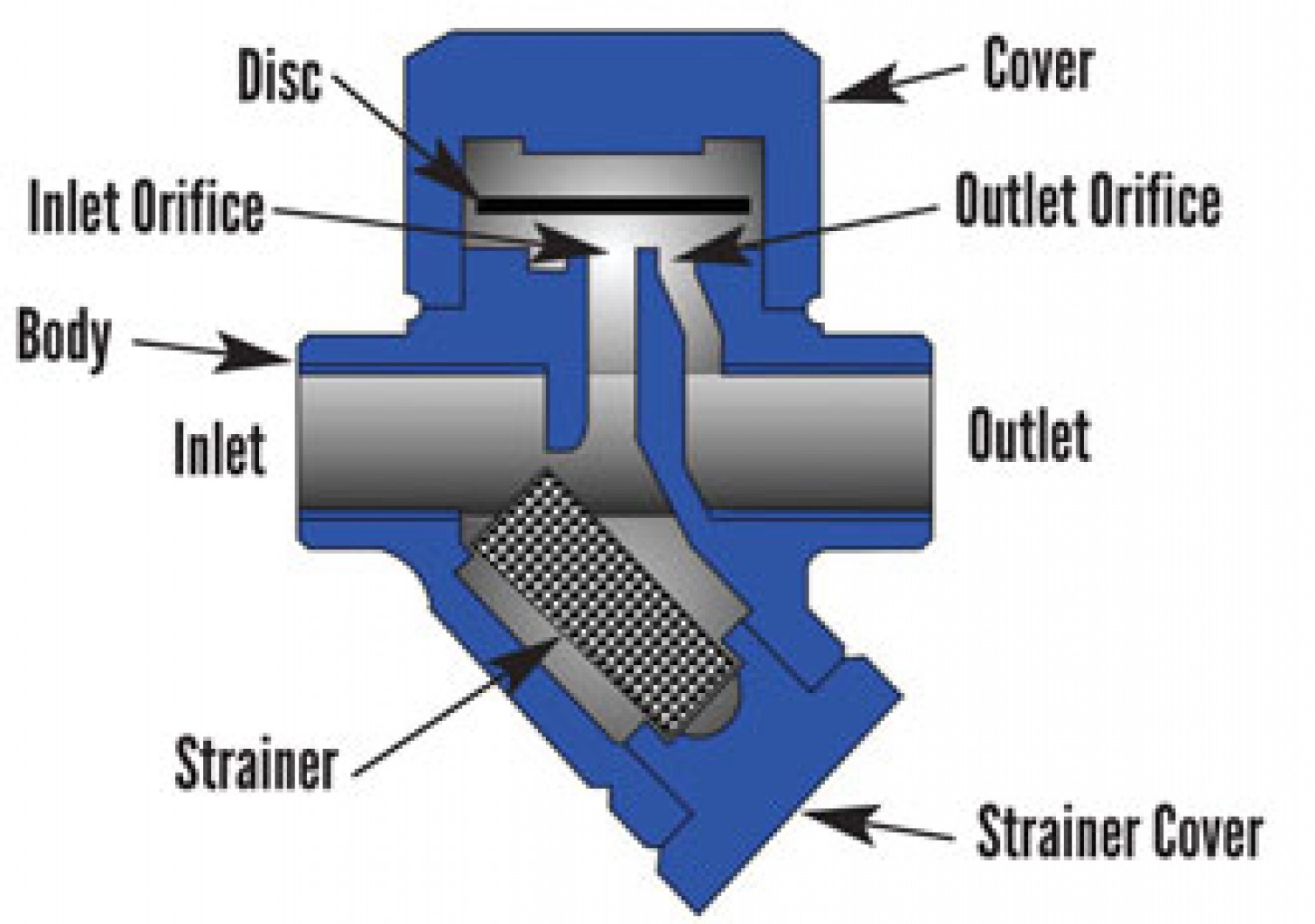

Nguyên lý hoạt động của bẫy hơi đồng tiền lắp ren
Bẫy hơi đồng tiền truyền thống có cách thức hoạt động đơn giản, dựa vào động lực tác dụng của hơi nước khi nó đi qua bẫy, phần duy nhất chuyển động là cái đĩa ở trên bề mặt dẹt trong buồng điều tiết hoặc nắp đậy.
Khi áp suất vào nâng đĩa lên, nước ngưng lạnh và không khí ngay lập tức được đẩy ra khỏi vành đai bên trong ở dưới đĩa và ra ngoài thông qua cửa thải. Dòng nước ngưng qua cửa vào, đến buồng dưới đĩa làm giảm áp suất và giải phóng hơi nước chuyển động ở tốc độ cao, tạo ra vùng áp suất thấp ở dưới đĩa, đẩy đĩa về phía vành đai.
Cùng lúc đó, áp suất ở buồng phía trên giảm khi hơi nước ngưng tụ, đĩa được nâng lên bởi nước ngưng áp suất cao, và chu trình lập lại.
Do thiết kế nhỏ gọn và hiệu quả về chi phí. Bẫy hơi đồng tiền được sử dụng rộng rãi trong các ứng dụng nơi nước ngưng. Phải được loại bỏ ngay lập tức từ đường ống dẫn hơi và thiết bị hơi nước.
Van bẫy hơi có thể được sử dụng áp lực và hơi quá nhiệt cao. Không bị ảnh hưởng bởi búa nước hoặc rung. Việc chế tạo bằng thép không gỉ có khả năng chống ăn mòn.
- NHƯỢC ĐIỂM
Bẫy hơi nhiệt động lực học sẽ không làm việc một cách tích cực vào. Do các áp lực khác biệt rất thấp, khi vận tốc của dòng chảy trên mặt dưới của đĩa là không đủ để xảy ra.
Việc xả nước ngưng tạo tiếng ồn ào. Yếu tố này có thể ngăn cấm việc sử dụng một cái bẫy hơi ở một số địa điểm.
