Phân Loại Van Bi Điều Khiển Khí Nén

 Trong các hệ thống công nghiệp hiện đại, việc tự động hóa quy trình đóng mở và điều tiết dòng chảy chất lỏng hoặc khí đóng vai trò then chốt trong việc nâng cao hiệu suất, độ chính xác và an toàn. Van bi điều khiển khí nén nổi lên như một giải pháp tối ưu, kết hợp sự đơn giản và độ bền của van bi với khả năng điều khiển nhanh chóng và mạnh mẽ của bộ truyền động khí nén. Bài viết này sẽ cung cấp một cái nhìn toàn diện về sản phẩm này, từ cấu tạo, nguyên lý hoạt động, ưu điểm, ứng dụng đa dạng cho đến cách lựa chọn và bảo trì hiệu quả.

Định nghĩa van bi điều khiển khí nén?

 Van bi điều khiển khí nén là loại van sử dụng khí nén để điều khiển bi van xoay qua lại, giúp điều tiết và kiểm soát dòng chảy của các loại lưu chất như nước, dầu, khí và hóa chất trong hệ thống. Điểm đặc biệt của van bi điều khiển khí nén là khả năng tự động hóa, dễ dàng điều chỉnh lưu lượng từ xa mà không cần sự can thiệp trực tiếp từ con người. Nhờ đó, thiết bị này ngày càng được ưa chuộng trong các ngành công nghiệp hiện đại. Van bi điều khiển bằng khí nén là loại van điều khiển đóng/mở do tác động của bộ điều khiển khí nén, là thiết bị chuyên dùng để điều chỉnh hướng dòng chảy lưu chất. Hãy cùng Eriko tìm hiểu các loại van bi điều khiển khí nén được ưa dùng hiện nay.

Ưu điểm của van bi điều khiển khí nén.

• Đóng mở nhanh chóng: Bộ truyền động khí nén cho phép van đóng mở trong thời gian rất ngắn, phù hợp cho các ứng dụng cần phản ứng nhanh.
•
• Lực tác động mạnh mẽ: Khí nén cung cấp lực lớn, đảm bảo van có thể đóng mở chắc chắn ngay cả trong điều kiện áp suất cao.
•
• Độ bền cao: Van bi có cấu trúc đơn giản, ít bộ phận chuyển động, kết hợp với bộ truyền động khí nén được thiết kế để hoạt động ổn định trong môi trường công nghiệp khắc nghiệt.
•
• Hoạt động an toàn: Sử dụng năng lượng khí nén, không gây cháy nổ, an toàn cho các môi trường dễ cháy.
•
• Dễ dàng lắp đặt và bảo trì: Thiết kế tương đối đơn giản, việc lắp đặt và bảo trì không quá phức tạp.
•
• Khả năng điều khiển linh hoạt: Có thể điều khiển đóng/mở hoàn toàn hoặc điều tiết lưu lượng khi kết hợp với bộ định vị.
•
• Chi phí đầu tư ban đầu hợp lý: So với một số loại van điều khiển tự động khác, van bi điều khiển khí nén thường có chi phí đầu tư ban đầu cạnh tranh.
•
• Đa dạng về vật liệu và kích thước: Phù hợp với nhiều loại môi chất và kích thước đường ống khác nhau.

Phân loại van bi điều khiển khí nén.

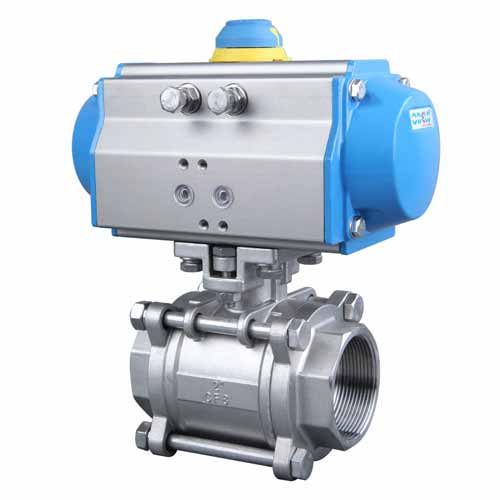

Van bi lắp ren điều khiển bằng khí nén.

• Kích cỡ: DN 15 - DN 50
•
• Chất liệu: inox, gang, thép
•
• Áp lực: PN16
•
• Sử dụng: Nước, hơi, khí, ga...
•
• Kiểu kết nối: Lắp Ren
•
• Xuất sứ: Hàn quốc, đài loan

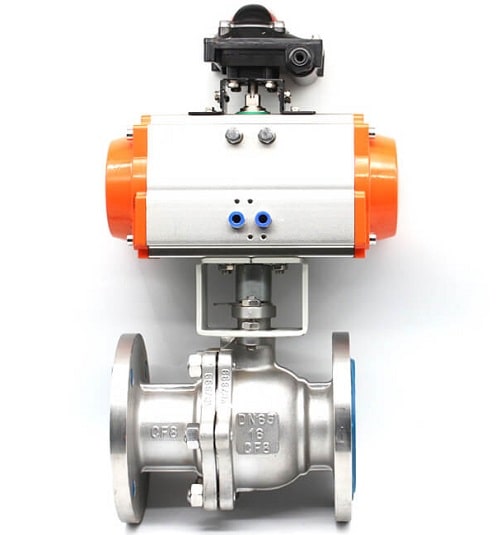

Van bi lắp bích điều khiển bằng khí nén.

• Dãi đo sản phẩm : 20A - 150A
•
• Chất liệu: inox, gang, thép
•
• Áp lực: PN 16bar, 25bar
•
• Tiêu chuẩn : BS. ANSI, DIN...
•
• Hoạt động: ON/OFF
•
• Kiểu kết nối: Lắp Bích
•
• Xuất sứ: Hàn quốc, Đài loan

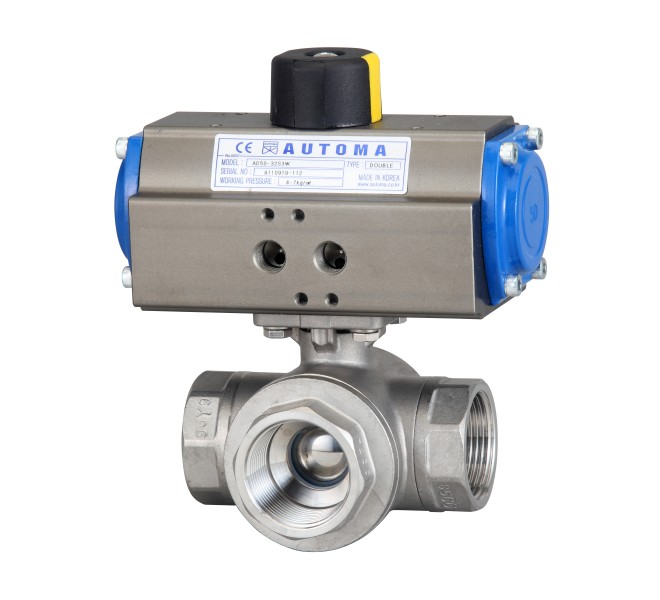

Van bi ba ngã điều khiển khí nén.

• Kích thước: DN 15 - DN 50
•
• Kiểu kết nối: Lắp Ren, lắp bích
•
• Sử dụng: Hơi,Nước, Ga...
•
• Chất liệu: inox, gang, thép
•
• Nhiệt độ: (+84) 984666480 độ C
•
• Xuất sứ: taiwan, korea

Cấu tạo.

Phần van bi: Phần van bi có nhiệm vụ điều tiết dòng chảy. Van bi được thiết kế với một bi tròn có lỗ xuyên tâm, khi xoay lỗ này sẽ đồng nhất hoặc không đồng nhất với đường ống, giúp điều tiết lưu chất đi qua. Van bi có thể được chế tạo từ các vật liệu như thép không gỉ, nhựa PVC, đồng… giúp tăng khả năng chống ăn mòn và chịu được môi trường khắc nghiệt.

Phần bộ điều khiển khí nén: Bộ điều khiển khí nén có vai trò tạo lực để xoay bi van thông qua hệ thống piston hoặc màng ngăn. Bộ điều khiển khí nén hoạt động dựa trên áp suất khí nén, thường có hai loại:

• Bộ điều khiển tác động đơn: Sử dụng khí nén để mở van và quay trở lại vị trí ban đầu nhờ lực lò xo.
• Bộ điều khiển tác động kép: Sử dụng khí nén để điều khiển cả mở và đóng van, giúp tăng độ chính xác và độ bền cho van bi.

Nguyên lý làm việc van bi điều khiển khí nén.

• Van bi điều khiển khí nén hoạt động theo nguyên lý rất đơn giản. Khi khí nén được cấp vào bộ điều khiển, áp suất khí sẽ tác động lên piston hoặc màng ngăn, tạo lực xoay bi van qua lại. Lỗ xuyên tâm trên bi van sẽ nằm ở vị trí đồng nhất hoặc lệch với đường ống, từ đó kiểm soát lượng lưu chất đi qua.
•
• Nếu áp suất khí nén giảm, piston sẽ quay lại vị trí ban đầu (đối với loại tác động đơn) hoặc hệ thống sẽ cần có một nguồn khí nén khác để quay bi van về vị trí đóng (đối với loại tác động kép).

Ứng dụng.

• Ngành hóa chất và dầu khí: Kiểm soát dòng chảy hóa chất ăn mòn, dầu thô, khí đốt.
•
• Ngành thực phẩm và đồ uống: Điều khiển dòng chảy nguyên liệu, sản phẩm trong quy trình sản xuất.
•
• Ngành dược phẩm và sinh học: Ứng dụng trong các quy trình yêu cầu độ sạch cao và kiểm soát chính xác.
•
• Ngành xử lý nước và nước thải: Điều khiển dòng chảy nước, hóa chất xử lý.
•
• Ngành năng lượng: Kiểm soát dòng chảy hơi nước, nước làm mát trong nhà máy điện.
•
• Ngành giấy và bột giấy: Điều khiển dòng chảy bột giấy và hóa chất.
•
• Hệ thống HVAC (sưởi ấm, thông gió và điều hòa không khí): Điều khiển dòng chảy nước lạnh, nước nóng.
•
• Các hệ thống tự động hóa công nghiệp khác: Trong các dây chuyền sản xuất, hệ thống robot.
•

Cách lựa chọn van bi điều khiển khí nén.

 Việc lựa chọn van bi điều khiển khí nén phù hợp là rất quan trọng để đảm bảo hiệu suất và độ bền của hệ thống. Các yếu tố cần xem xét bao gồm.

• Môi chất làm việc: Tính chất hóa học, nhiệt độ, áp suất của chất lỏng hoặc khí cần kiểm soát để chọn vật liệu van và gioăng làm kín phù hợp.
•
• Kích thước đường ống: Xác định kích thước cổng kết nối của van.
•
• Áp suất làm việc: Chọn van và bộ truyền động có khả năng chịu được áp suất tối đa của hệ thống.
•
• Nhiệt độ làm việc: Đảm bảo vật liệu van và gioăng làm kín có thể hoạt động ổn định trong phạm vi nhiệt độ yêu cầu.
•
• Kiểu tác động của bộ truyền động: Tác động đơn hay tác động kép tùy thuộc vào yêu cầu an toàn và điều khiển.
•
• Yêu cầu điều khiển: Đóng/mở hoàn toàn hay điều tiết lưu lượng (có cần bộ định vị hay không).
•
• Tiêu chuẩn kết nối: Ren, bích (flange) theo tiêu chuẩn nào (ANSI, DIN, JIS...).
•
• Môi trường làm việc: Xem xét các yếu tố như độ ẩm, bụi bẩn, nguy cơ cháy nổ để chọn loại bộ truyền động phù hợp (ví dụ: chống cháy nổ).
•
• Thương hiệu và nhà cung cấp: Lựa chọn các thương hiệu uy tín và nhà cung cấp có kinh nghiệm để đảm bảo chất lượng và dịch vụ hỗ trợ tốt.
